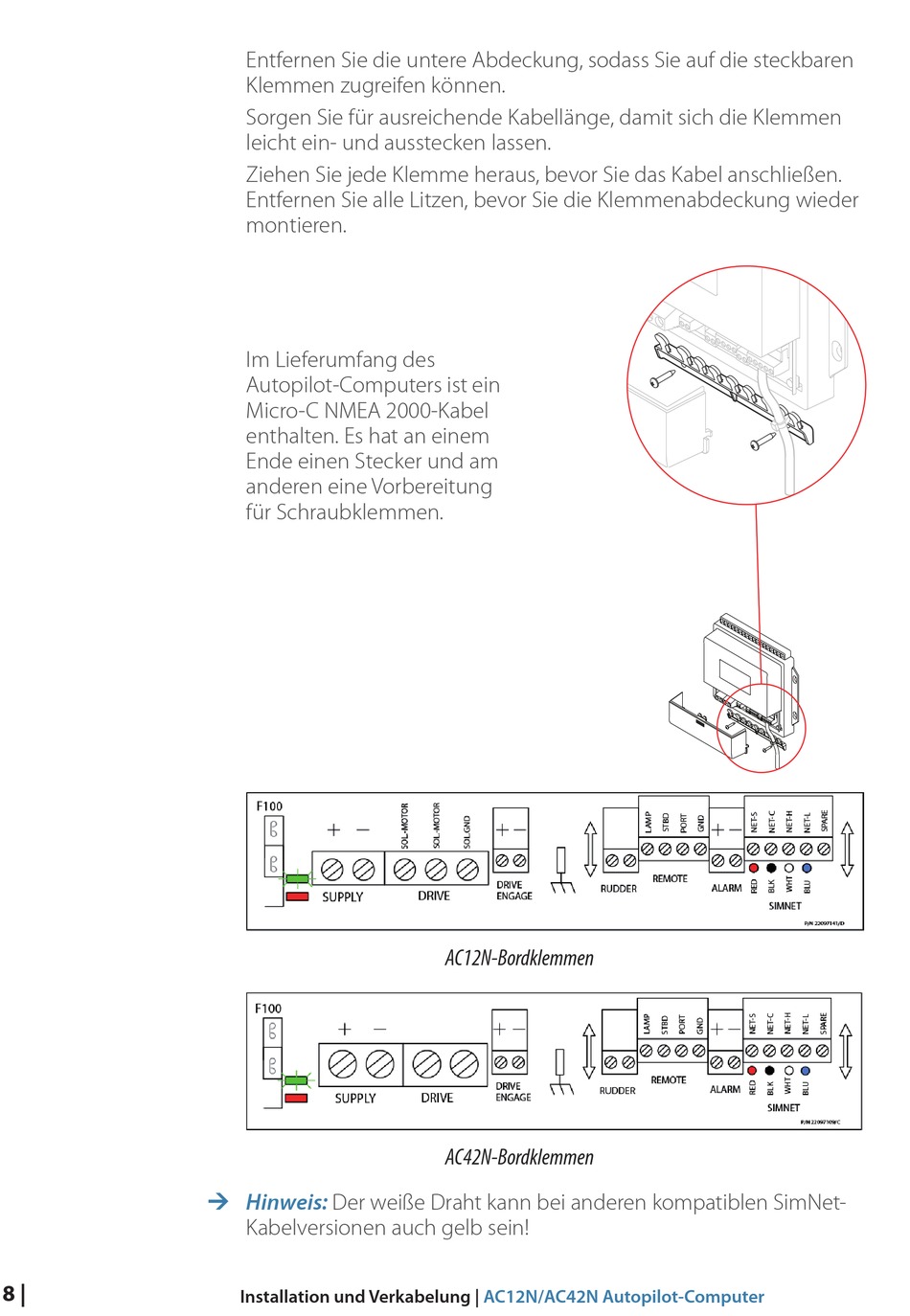

Simrad B&G AC42N Installationsanleitung Seite 9

8 |
Entfernen Sie die untere Abdeckung, sodass Sie auf die steckbaren
Klemmen zugreifen können.
Sorgen Sie für ausreichende Kabellänge, damit sich die Klemmen
leicht ein- und ausstecken lassen.
Ziehen Sie jede Klemme heraus, bevor Sie das Kabel anschließen.
Entfernen Sie alle Litzen, bevor Sie die Klemmenabdeckung wieder
montieren.
Im Lieferumfang des
Autopilot-Computers ist ein
Micro-C NMEA 2000-Kabel
enthalten. Es hat an einem
Ende einen Stecker und am
anderen eine Vorbereitung
für Schraubklemmen.
¼ Hinweis:
Der weiße Draht kann bei anderen kompatiblen SimNet-
Kabelversionen auch gelb sein!
Installation und Verkabelung |
AC12N-Bordklemmen
AC42N-Bordklemmen
AC12N/AC42N Autopilot-Computer
