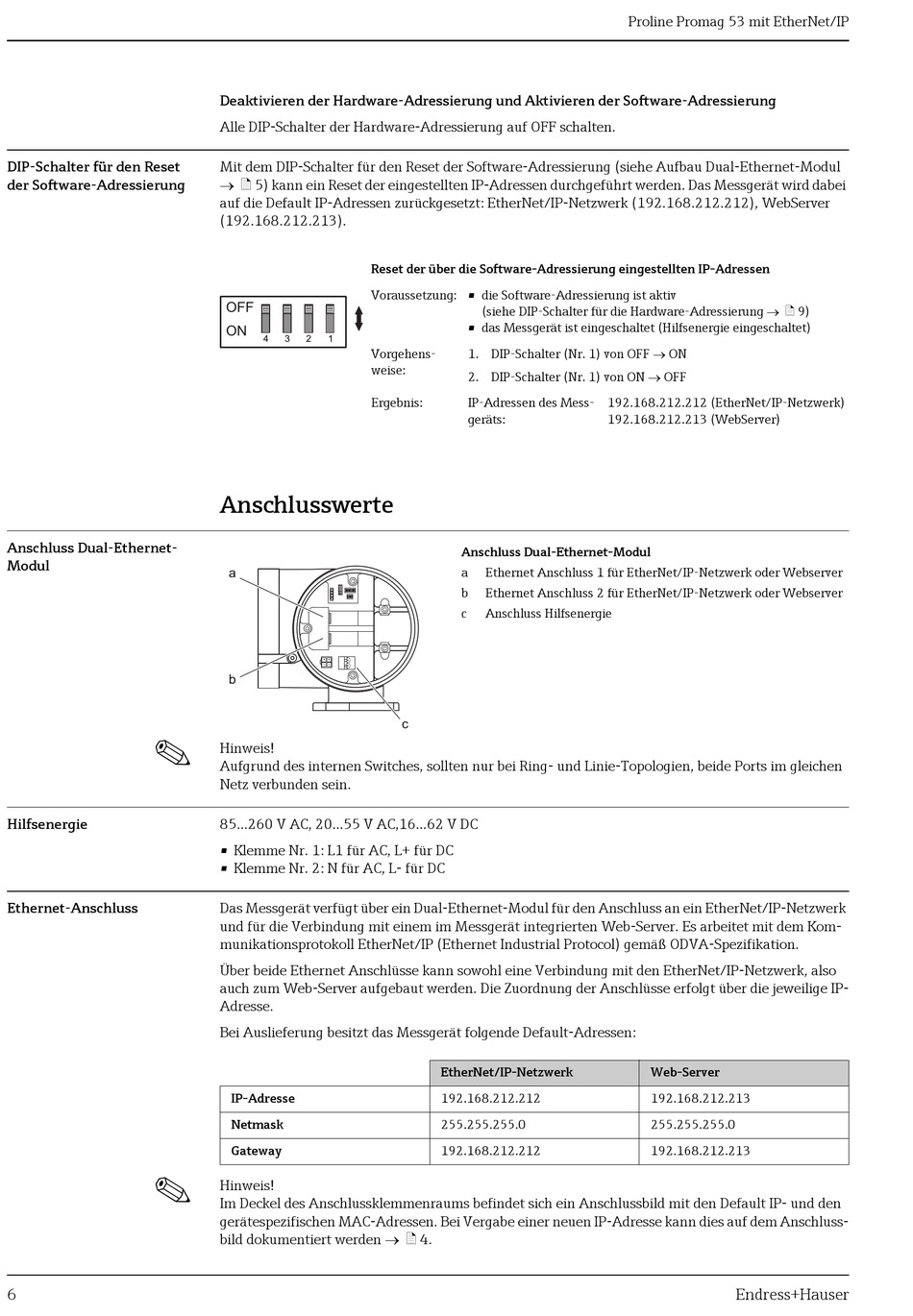

Endress+Hauser Proline Promag 53 Zusatzdokumentation Zur Betriebsanleitung Seite 6

DIP-Schalter für den Reset
der Software-Adressierung
Anschluss Dual-Ethernet-
Modul
!
Hilfsenergie
Ethernet-Anschluss
!
6
Deaktivieren der Hardware-Adressierung und Aktivieren der Software-Adressierung
Alle DIP-Schalter der Hardware-Adressierung auf OFF schalten.
Mit dem DIP-Schalter für den Reset der Software-Adressierung (siehe Aufbau Dual-Ethernet-Modul
 ä 5) kann ein Reset der eingestellten IP-Adressen durchgeführt werden. Das Messgerät wird dabei
auf die Default IP-Adressen zurückgesetzt: EtherNet/IP-Netzwerk (192.168.212.212), WebServer
(192.168.212.213).
Reset der über die Software-Adressierung eingestellten IP-Adressen
Voraussetzung: • die Software-Adressierung ist aktiv
OFF
ON
4 3 2 1
Vorgehens-
weise:
Ergebnis:
Anschlusswerte
a
b
Hinweis!
Aufgrund des internen Switches, sollten nur bei Ring- und Linie-Topologien, beide Ports im gleichen
Netz verbunden sein.
85...260 V AC, 20...55 V AC,16...62 V DC
• Klemme Nr. 1: L1 für AC, L+ für DC
• Klemme Nr. 2: N für AC, L- für DC
Das Messgerät verfügt über ein Dual-Ethernet-Modul für den Anschluss an ein EtherNet/IP-Netzwerk
und für die Verbindung mit einem im Messgerät integrierten Web-Server. Es arbeitet mit dem Kom-
munikationsprotokoll EtherNet/IP (Ethernet Industrial Protocol) gemäß ODVA-Spezifikation.
Über beide Ethernet Anschlüsse kann sowohl eine Verbindung mit den EtherNet/IP-Netzwerk, also
auch zum Web-Server aufgebaut werden. Die Zuordnung der Anschlüsse erfolgt über die jeweilige IP-
Adresse.
Bei Auslieferung besitzt das Messgerät folgende Default-Adressen:
IP-Adresse
Netmask
Gateway
Hinweis!
Im Deckel des Anschlussklemmenraums befindet sich ein Anschlussbild mit den Default IP- und den
gerätespezifischen MAC-Adressen. Bei Vergabe einer neuen IP-Adresse kann dies auf dem Anschluss-
bild dokumentiert werden  ä 4.
(siehe DIP-Schalter für die Hardware-Adressierung  ä 9)
• das Messgerät ist eingeschaltet (Hilfsenergie eingeschaltet)
1. DIP-Schalter (Nr. 1) von OFF  ON
2. DIP-Schalter (Nr. 1) von ON  OFF
IP-Adressen des Mess-
geräts:
Anschluss Dual-Ethernet-Modul
a Ethernet Anschluss 1 für EtherNet/IP-Netzwerk oder Webserver
b Ethernet Anschluss 2 für EtherNet/IP-Netzwerk oder Webserver
c Anschluss Hilfsenergie
c
EtherNet/IP-Netzwerk
192.168.212.212
255.255.255.0
192.168.212.212
Proline Promag 53 mit EtherNet/IP
192.168.212.212 (EtherNet/IP-Netzwerk)
192.168.212.213 (WebServer)
Web-Server
192.168.212.213
255.255.255.0
192.168.212.213
Endress+Hauser
