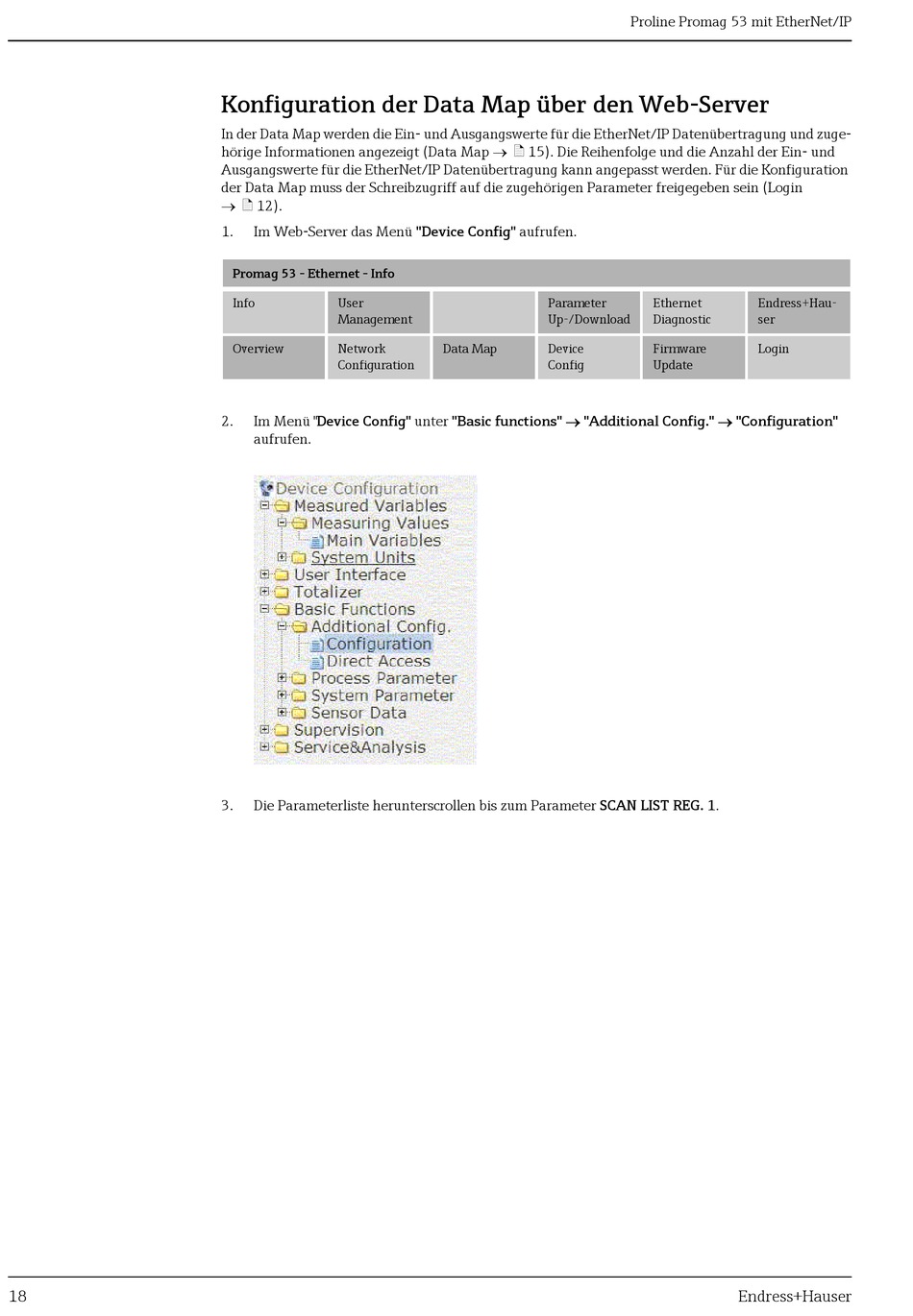

Konfiguration der Data Map über den Web-Server
In der Data Map werden die Ein- und Ausgangswerte für die EtherNet/IP Datenübertragung und zuge-
hörige Informationen angezeigt (Data Map  ä 15). Die Reihenfolge und die Anzahl der Ein- und
Ausgangswerte für die EtherNet/IP Datenübertragung kann angepasst werden. Für die Konfiguration
der Data Map muss der Schreibzugriff auf die zugehörigen Parameter freigegeben sein (Login
 ä 12).
1. Im Web-Server das Menü "Device Config" aufrufen.
Promag 53 - Ethernet - Info
Info User
Management
Overview Network
Configuration
Im Menü "Device Config" unter "Basic functions" "Additional Config." "Configuration"
2.
aufrufen.
3. Die Parameterliste herunterscrollen bis zum Parameter SCAN LIST REG. 1.
Parameter
Up-/Download
Data Map Device
Config
Proline Promag 53 mit EtherNet/IP
Ethernet Endress+Hau-
Diagnostic ser
Firmware Login
Update
