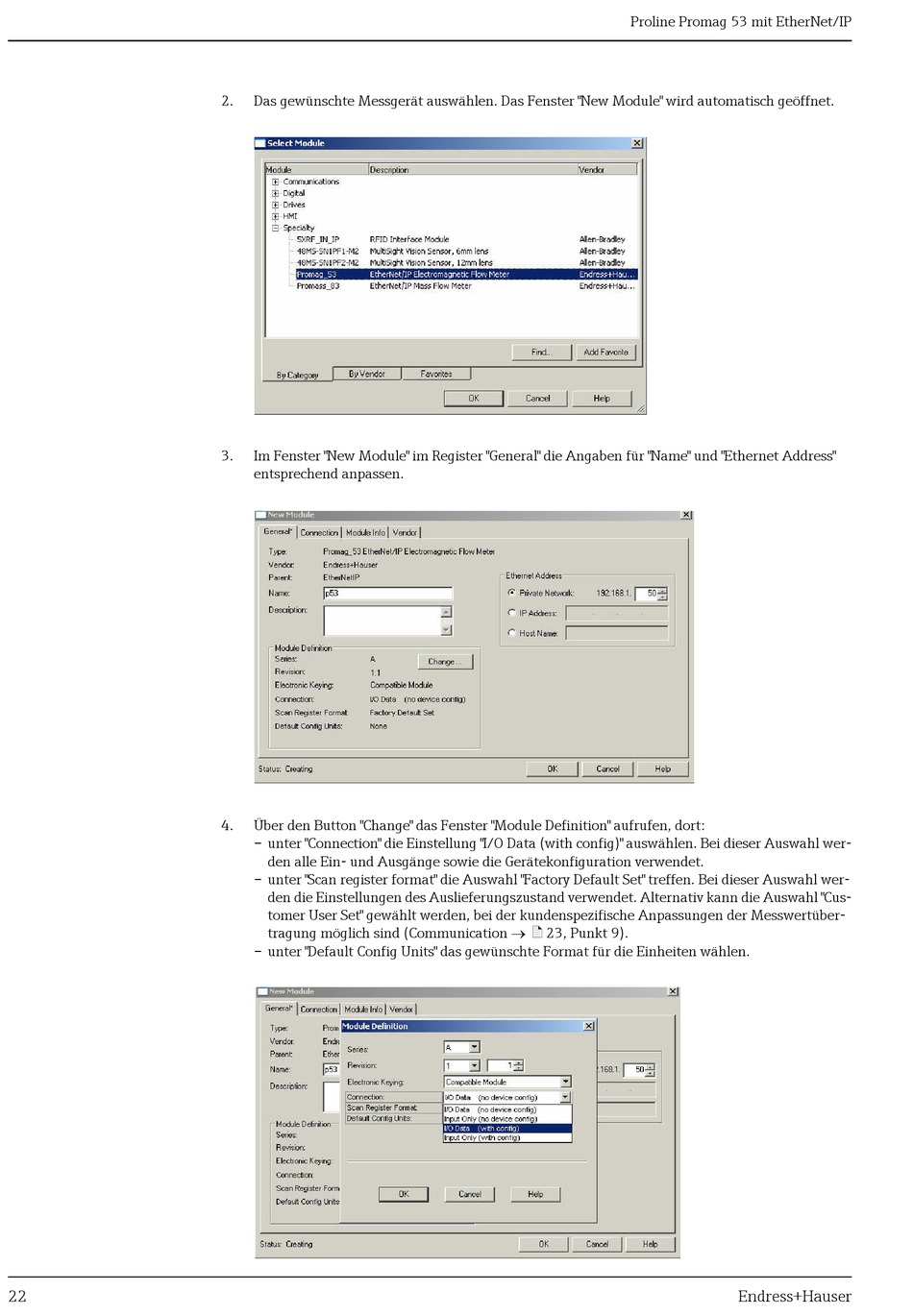

22
2.
Das gewünschte Messgerät auswählen. Das Fenster "New Module" wird automatisch geöffnet.
3.
Im Fenster "New Module" im Register "General" die Angaben für "Name" und "Ethernet Address"
entsprechend anpassen.
4.
Über den Button "Change" das Fenster "Module Definition" aufrufen, dort:
– unter "Connection" die Einstellung "I/O Data (with config)" auswählen. Bei dieser Auswahl wer-
den alle Ein- und Ausgänge sowie die Gerätekonfiguration verwendet.
– unter "Scan register format" die Auswahl "Factory Default Set" treffen. Bei dieser Auswahl wer-
den die Einstellungen des Auslieferungszustand verwendet. Alternativ kann die Auswahl "Cus-
tomer User Set" gewählt werden, bei der kundenspezifische Anpassungen der Messwertüber-
tragung möglich sind (Communication ä 23, Punkt 9).
– unter "Default Config Units" das gewünschte Format für die Einheiten wählen.
Proline Promag 53 mit EtherNet/IP
