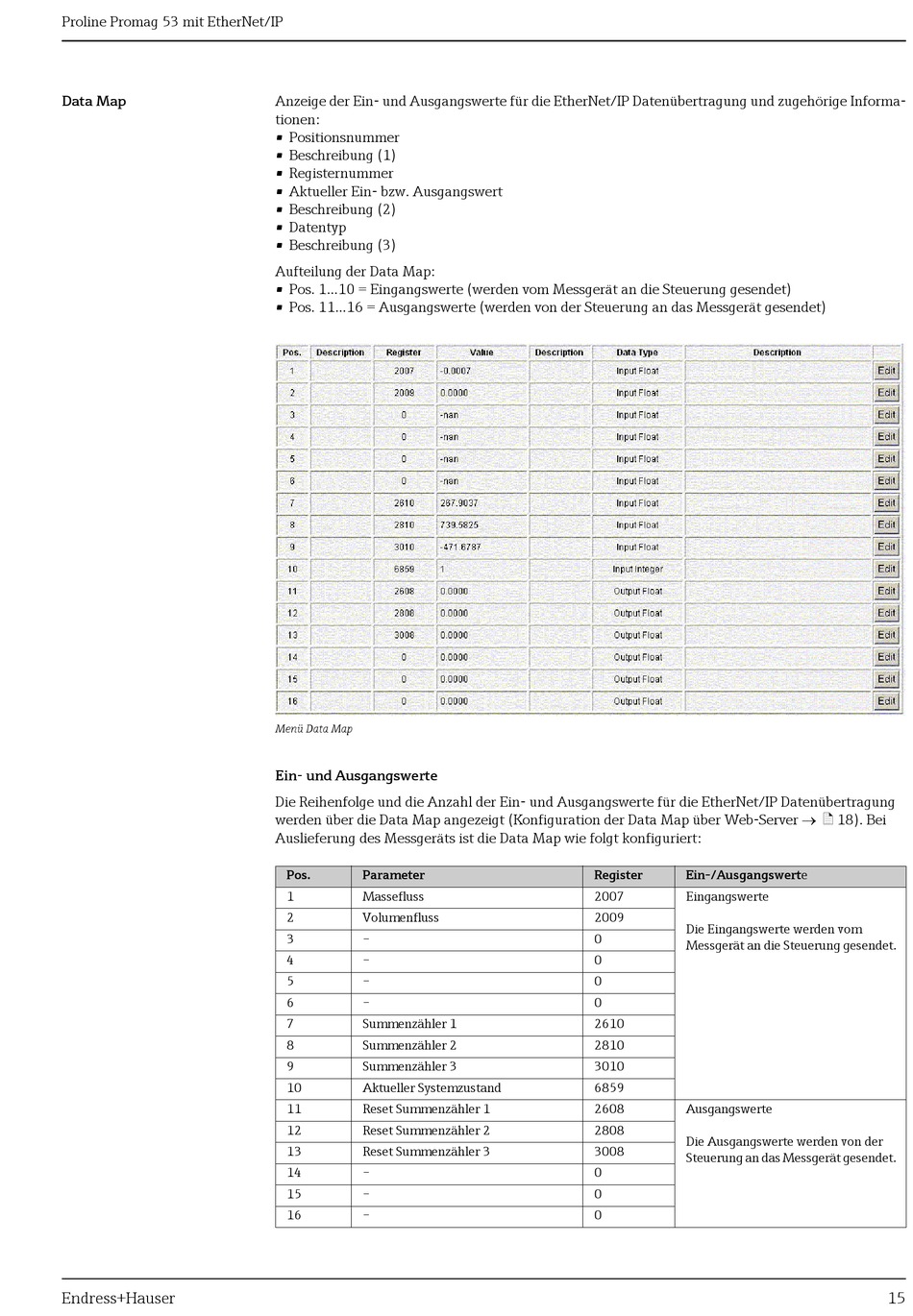

Proline Promag 53 mit EtherNet/IP
Data Map
Endress+Hauser
Anzeige der Ein- und Ausgangswerte für die EtherNet/IP Datenübertragung und zugehörige Informa-
tionen:
• Positionsnummer
• Beschreibung (1)
• Registernummer
• Aktueller Ein- bzw. Ausgangswert
• Beschreibung (2)
• Datentyp
• Beschreibung (3)
Aufteilung der Data Map:
• Pos. 1...10 = Eingangswerte (werden vom Messgerät an die Steuerung gesendet)
• Pos. 11...16 = Ausgangswerte (werden von der Steuerung an das Messgerät gesendet)
Menü Data Map
Ein- und Ausgangswerte
Die Reihenfolge und die Anzahl der Ein- und Ausgangswerte für die EtherNet/IP Datenübertragung
werden über die Data Map angezeigt (Konfiguration der Data Map über Web-Server  ä 18). Bei
Auslieferung des Messgeräts ist die Data Map wie folgt konfiguriert:
Pos. Parameter
1 Massefluss
2 Volumenfluss
3 –
4 –
5 –
6 –
7 Summenzähler 1
8 Summenzähler 2
9 Summenzähler 3
10 Aktueller Systemzustand
11 Reset Summenzähler 1
12 Reset Summenzähler 2
13 Reset Summenzähler 3
14 –
15 –
16 –
Register Ein-/Ausgangswerte
2007 Eingangswerte
2009
Die Eingangswerte werden vom
0
Messgerät an die Steuerung gesendet.
0
0
0
2610
2810
3010
6859
2608 Ausgangswerte
2808
Die Ausgangswerte werden von der
3008
Steuerung an das Messgerät gesendet.
0
0
0
