Anschlussbild

4
Anschluss an EtherNet/IP-Netzwerk und Zugriff aus Web-Server
Das Messgerät verfügt über ein Dual-Ethernet-Modul mit zwei Ethernet Anschlüssen. Über beide
Ethernet Anschlüsse kann sowohl eine Verbindung mit dem EtherNet/IP-Netzwerk, also auch zum
Web-Server aufgebaut werden. Die Zuordnung der Anschlüsse erfolgt über die jeweilige IP-Adresse.
Das Dual-Ethernet-Modul besitzt einen "Integrated switch", der die Ethernet-Datenpakete mittels
"Store-and-Forward" verarbeitet. Er kann bis zu 256 MAC-Adressen in seiner Source-Address-Table
(SAT) verwalten.
Bei der Anschlussvariante 3 haben Sie die Möglichkeit bei einer bestehenden Anbindung an das Ether-
Net/IP-Netzwerk auf den Web-Server des Messgerätes zuzugreifen, ohne das Messgerät zu öffnen.
Bei den Anschlussvarianten 1 und 2 kann bei einer bestehenden Anbindung an das EtherNet/IP-Netz-
werk eine Verbindung zum Web-Server aufgebaut werden, indem man einen PC/Laptop direkt an dem
Dual-Ethernet-Modul anschließt. Dazu muss jedoch der Anschlussraum des Messgeräts geöffnet wer-
den.
Warnung!
Beim Öffnen des Anschlussraums sind die Sicherheitshinweise der Betriebsanleitung zu beachten!

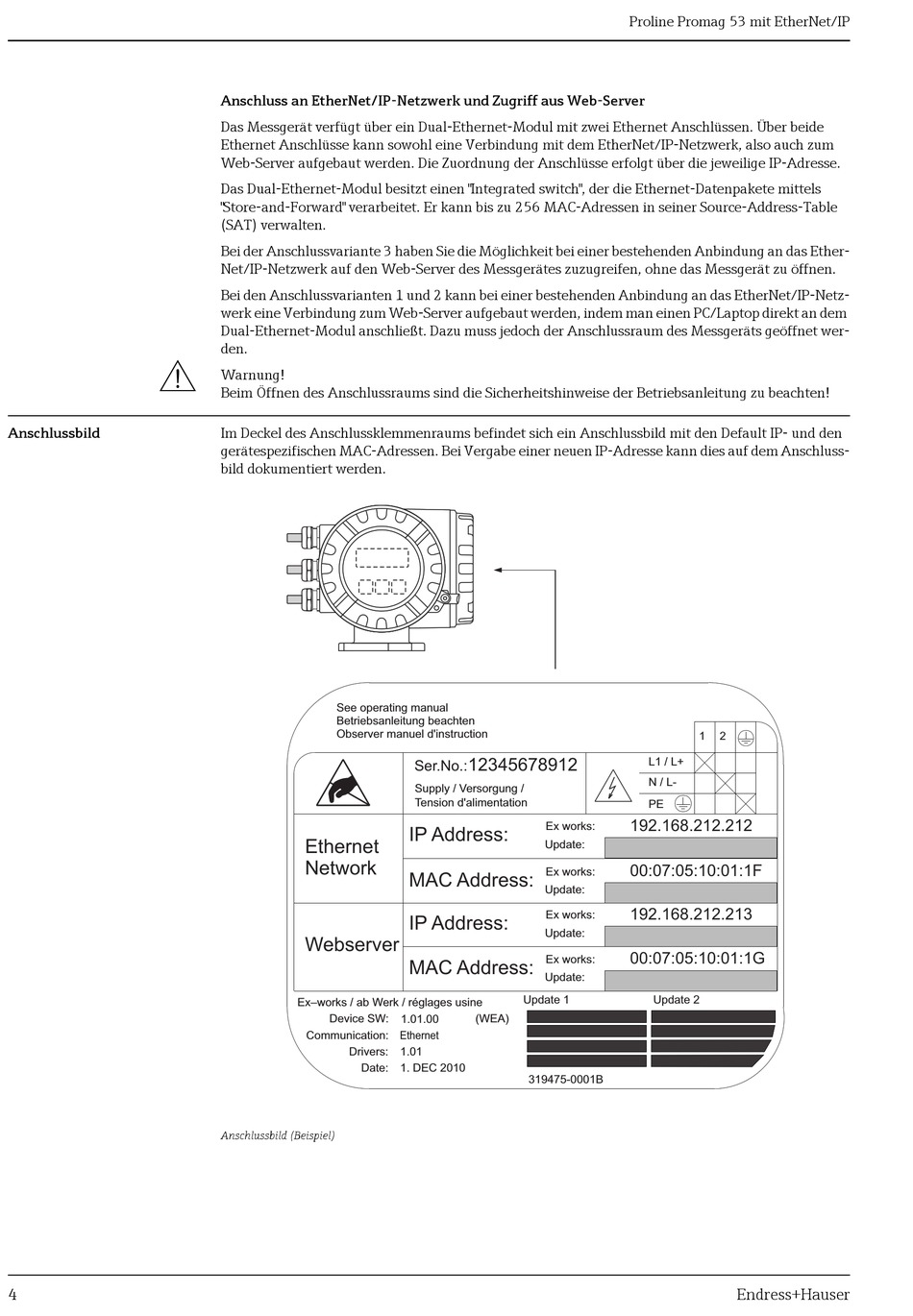

Im Deckel des Anschlussklemmenraums befindet sich ein Anschlussbild mit den Default IP- und den
gerätespezifischen MAC-Adressen. Bei Vergabe einer neuen IP-Adresse kann dies auf dem Anschluss-
bild dokumentiert werden.
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
Ethernet
Network

Webserver

Ex–works / ab Werk / réglages usine
Device SW:
Communication:
Drivers:
Date: 1. DEC 2010
Anschlussbild (Beispiel)
12345678912
Ser.No.:
Supply / Versorgung /
Tension d'alimentation
Ex works:
IP Address:
Update:
Ex works:

MAC Address:

Update:
Ex works:
IP Address:
Update:
Ex works:
MAC Address:
Update:
Update 1
(WEA)
1.01.00
Ethernet
1.01
319475-0001B
Proline Promag 53 mit EtherNet/IP
1 2
L1 / L+
N / L-
PE
192.168.212.212
00:07:05:10:01:1F
192.168.212.213
00:07:05:10:01:1G
Update 2
