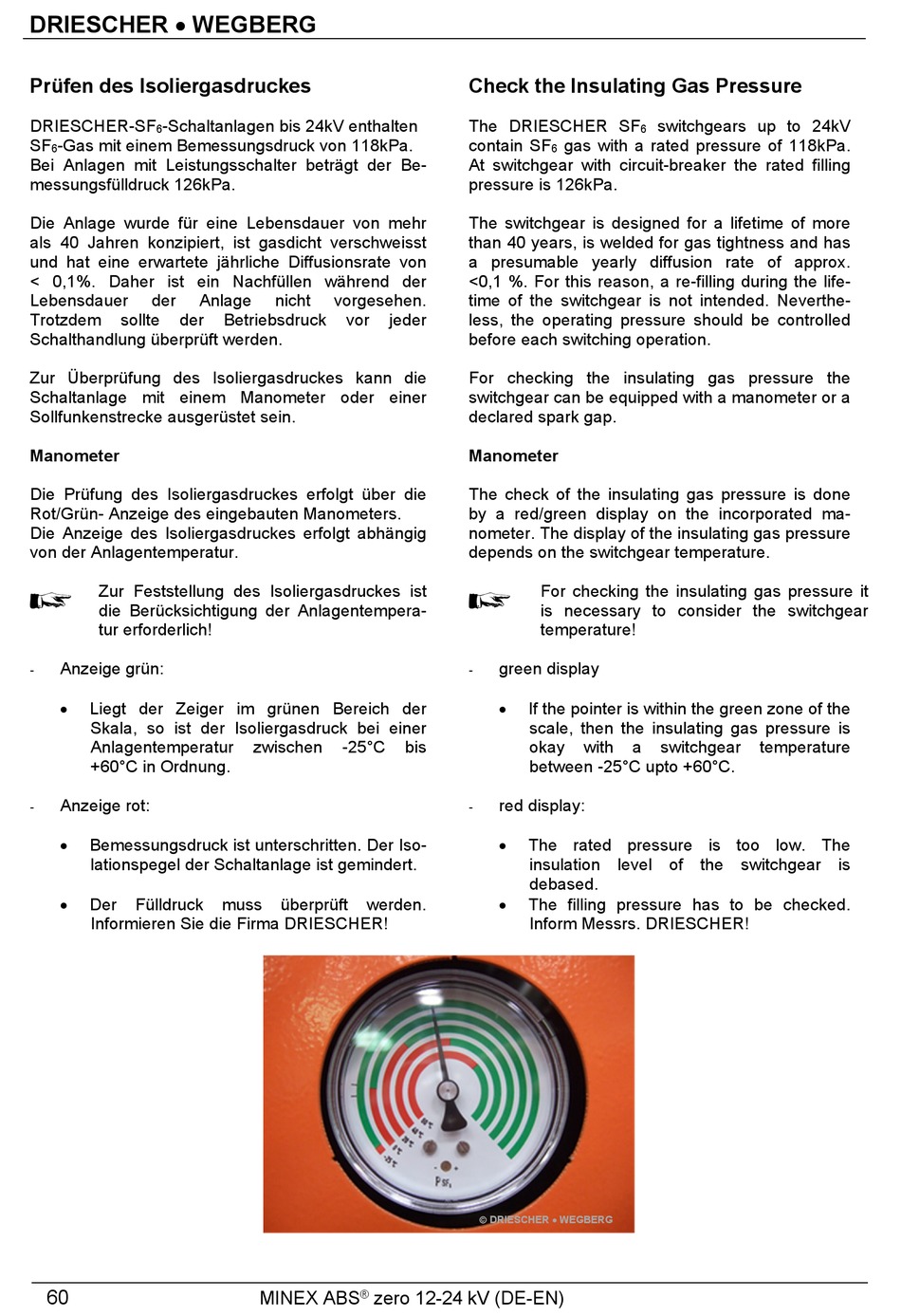

Prüfen des Isoliergasdruckes
DRIESCHER-SF -Schaltanlagen bis 24kV enthalten
6
SF -Gas mit einem Bemessungsdruck von 118kPa.
6
Bei Anlagen mit Leistungsschalter beträgt der Be-
messungsfülldruck 126kPa.
Die Anlage wurde für eine Lebensdauer von mehr
als 40 Jahren konzipiert, ist gasdicht verschweisst
und hat eine erwartete jährliche Diffusionsrate von
< 0,1%. Daher ist ein Nachfüllen während der
Lebensdauer der Anlage
Trotzdem sollte der
Schalthandlung überprüft werden.
Zur Überprüfung des Isoliergasdruckes kann die
Schaltanlage mit einem Manometer oder einer
Sollfunkenstrecke ausgerüstet sein.
Manometer
Die Prüfung des Isoliergasdruckes erfolgt über die
Rot/Grün- Anzeige des eingebauten Manometers.
Die Anzeige des Isoliergasdruckes erfolgt abhängig
von der Anlagentemperatur.
Zur Feststellung des Isoliergasdruckes ist
die Berücksichtigung der Anlagentempera-
tur erforderlich!
Anzeige grün:
-

Liegt der Zeiger im grünen Bereich der
Skala, so ist der Isoliergasdruck bei einer
Anlagentemperatur
+60°C in Ordnung.
Anzeige rot:
-

Bemessungsdruck ist unterschritten. Der Iso-
lationspegel der Schaltanlage ist gemindert.

Der Fülldruck
Informieren Sie die Firma DRIESCHER!
60
nicht vorgesehen.
Betriebsdruck vor jeder
zwischen -25°C
muss überprüft werden.
MINEX ABS zero 12-24 kV (DE-EN)
®
Check the Insulating Gas Pressure
The DRIESCHER SF
contain SF gas with a rated pressure of 118kPa.
6
At switchgear with circuit-breaker the rated filling
pressure is 126kPa.
The switchgear is designed for a lifetime of more
than 40 years, is welded for gas tightness and has
a presumable yearly diffusion rate of approx.
<0,1 %. For this reason, a re-filling during the life-
time of the switchgear is not intended. Neverthe-
less, the operating pressure should be controlled
before each switching operation.
For checking the insulating gas pressure the
switchgear can be equipped with a manometer or a
declared spark gap.
Manometer
The check of the insulating gas pressure is done
by a red/green display on the incorporated ma-
nometer. The display of the insulating gas pressure
depends on the switchgear temperature.
For checking the insulating gas pressure it
is necessary to consider the switchgear
temperature!
green display
-

If the pointer is within the green zone of the
scale, then the insulating gas pressure is
bis okay
between -25°C upto +60°C.
red display:
-

The rated pressure is too low. The
insulation level of the switchgear is
debased.

The filling pressure has to be checked.
Inform Messrs. DRIESCHER!
 DRIESCHER  WEGBERG
switchgears up to 24kV
6
with a switchgear temperature
