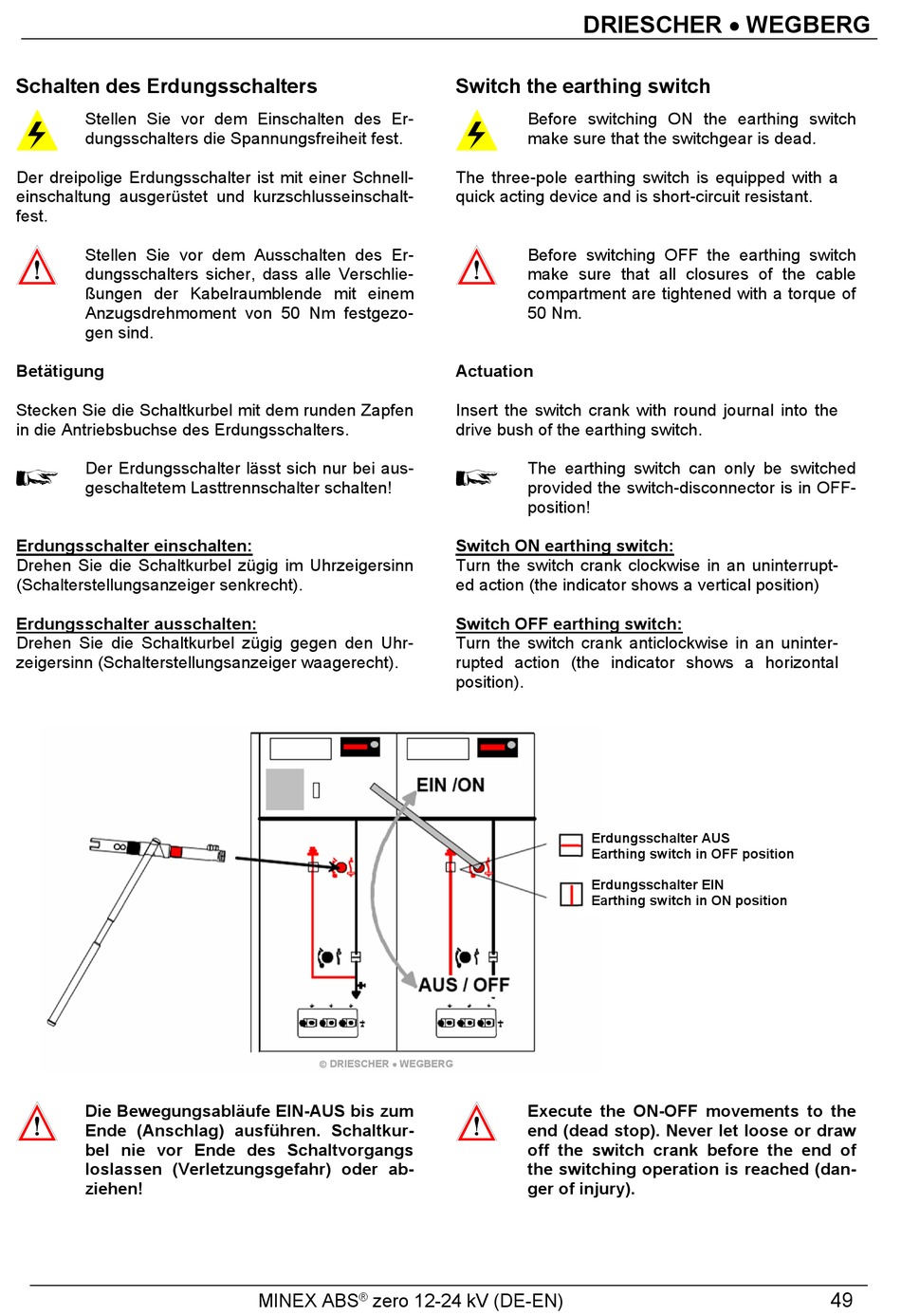

Schalten des Erdungsschalters

Stellen Sie vor dem Einschalten des Er-
dungsschalters die Spannungsfreiheit fest.
Der dreipolige Erdungsschalter ist mit einer Schnell-
einschaltung ausgerüstet und kurzschlusseinschalt-
fest.
Stellen Sie vor dem Ausschalten des Er-
dungsschalters sicher, dass alle Verschlie-
ßungen der Kabelraumblende mit einem
Anzugsdrehmoment von 50 Nm festgezo-
gen sind.
Betätigung
Stecken Sie die Schaltkurbel mit dem runden Zapfen
in die Antriebsbuchse des Erdungsschalters.
Der Erdungsschalter lässt sich nur bei aus-
geschaltetem Lasttrennschalter schalten!
Erdungsschalter einschalten:
Drehen Sie die Schaltkurbel zügig im Uhrzeigersinn
(Schalterstellungsanzeiger senkrecht).
Erdungsschalter ausschalten:
Drehen Sie die Schaltkurbel zügig gegen den Uhr-
zeigersinn (Schalterstellungsanzeiger waagerecht).
Die Bewegungsabläufe EIN-AUS bis zum
Ende (Anschlag) ausführen. Schaltkur-
bel nie vor Ende des Schaltvorgangs
loslassen (Verletzungsgefahr) oder ab-
ziehen!
 DRIESCHER  WEGBERG
MINEX ABS zero 12-24 kV (DE-EN)
®
DRIESCHER  WEGBERG
Switch the earthing switch
Before switching ON the earthing switch
make sure that the switchgear is dead.
The three-pole earthing switch is equipped with a
quick acting device and is short-circuit resistant.
Before switching OFF the earthing switch
make sure that all closures of the cable
compartment are tightened with a torque of
50 Nm.
Actuation
Insert the switch crank with round journal into the
drive bush of the earthing switch.
The earthing switch can only be switched
provided the switch-disconnector is in OFF-
position!
Switch ON earthing switch:
Turn the switch crank clockwise in an uninterrupt-
ed action (the indicator shows a vertical position)
Switch OFF earthing switch:
Turn the switch crank anticlockwise in an uninter-
rupted action (the indicator shows a horizontal
position).
Erdungsschalter AUS
Earthing switch in OFF position
Erdungsschalter EIN
Earthing switch in ON position
Execute the ON-OFF movements to the
end (dead stop). Never let loose or draw
off the switch crank before the end of
the switching operation is reached (dan-
ger of injury).
