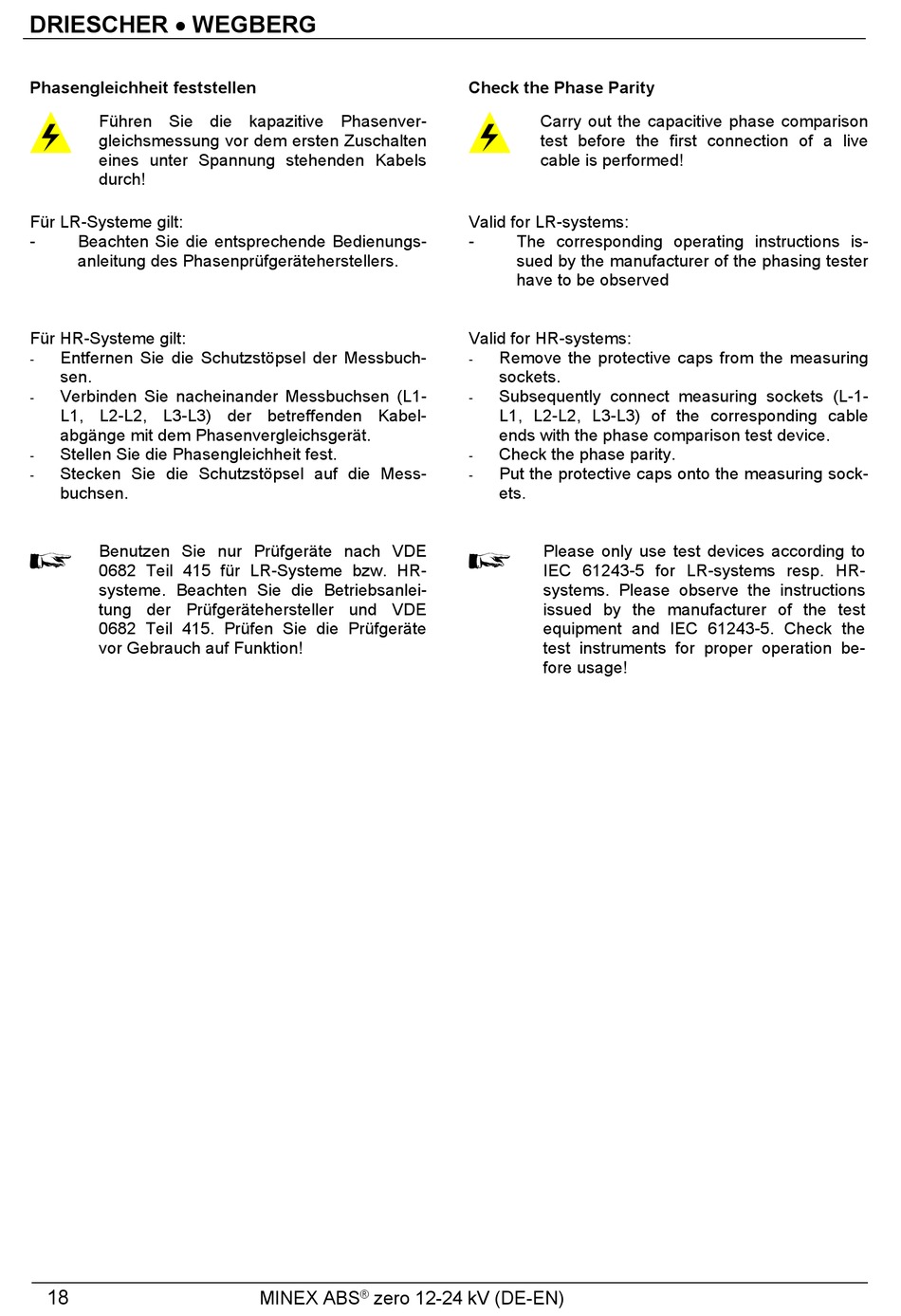

DRIESCHER WEGBERG MINEX ABS zero SF6 Montage- Und Betriebsanleitung Seite 18

DRIESCHER  WEGBERG
Phasengleichheit feststellen
Führen Sie die kapazitive Phasenver-
gleichsmessung vor dem ersten Zuschalten
eines unter Spannung stehenden Kabels
durch!
Für LR-Systeme gilt:
- Beachten Sie die entsprechende Bedienungs-
anleitung des Phasenprüfgeräteherstellers.
Für HR-Systeme gilt:
Entfernen Sie die Schutzstöpsel der Messbuch-
-
sen.
Verbinden Sie nacheinander Messbuchsen (L1-
-
L1, L2-L2, L3-L3) der betreffenden Kabel-
abgänge mit dem Phasenvergleichsgerät.
Stellen Sie die Phasengleichheit fest.
-
Stecken Sie die Schutzstöpsel auf die Mess-
-
buchsen.
Benutzen Sie nur Prüfgeräte nach VDE
0682 Teil 415 für LR-Systeme bzw. HR-
systeme. Beachten Sie die Betriebsanlei-
tung der Prüfgerätehersteller und VDE
0682 Teil 415. Prüfen Sie die Prüfgeräte
vor Gebrauch auf Funktion!
18
MINEX ABS zero 12-24 kV (DE-EN)
®
Check the Phase Parity
Carry out the capacitive phase comparison
test before the first connection of a live
cable is performed!
Valid for LR-systems:
- The corresponding operating instructions is-
sued by the manufacturer of the phasing tester
have to be observed
Valid for HR-systems:
Remove the protective caps from the measuring
-
sockets.
Subsequently connect measuring sockets (L-1-
-
L1, L2-L2, L3-L3) of the corresponding cable
ends with the phase comparison test device.
Check the phase parity.
-
Put the protective caps onto the measuring sock-
-
ets.
Please only use test devices according to
IEC 61243-5 for LR-systems resp. HR-
systems. Please observe the instructions
issued by the manufacturer of the test
equipment and IEC 61243-5. Check the
test instruments for proper operation be-
fore usage!
