DRIESCHER  WEGBERG

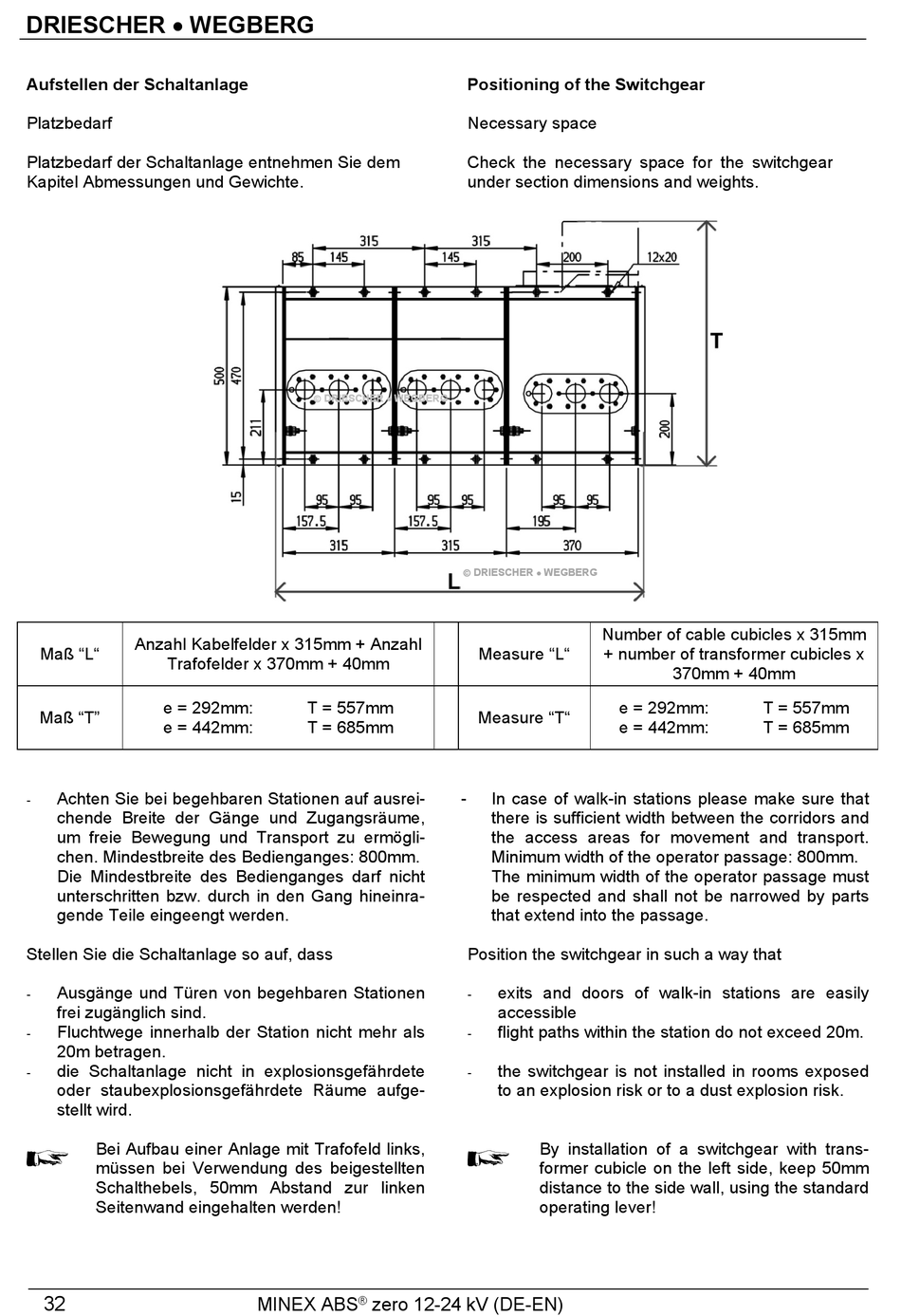

Aufstellen der Schaltanlage

Platzbedarf
Platzbedarf der Schaltanlage entnehmen Sie dem
Kapitel Abmessungen und Gewichte.
Anzahl Kabelfelder x 315mm + Anzahl
Maß "L"
Trafofelder x 370mm + 40mm
e = 292mm:
Maß "T"
e = 442mm:
Achten Sie bei begehbaren Stationen auf ausrei-
-
chende Breite der Gänge und Zugangsräume,
um freie Bewegung und Transport zu ermögli-
chen. Mindestbreite des Bedienganges: 800mm.
Die Mindestbreite des Bedienganges darf nicht
unterschritten bzw. durch in den Gang hineinra-
gende Teile eingeengt werden.
Stellen Sie die Schaltanlage so auf, dass
Ausgänge und Türen von begehbaren Stationen
-
frei zugänglich sind.
Fluchtwege innerhalb der Station nicht mehr als
-
20m betragen.
die Schaltanlage nicht in explosionsgefährdete
-
oder staubexplosionsgefährdete Räume aufge-
stellt wird.
Bei Aufbau einer Anlage mit Trafofeld links,
müssen bei Verwendung des beigestellten
Schalthebels, 50mm Abstand zur linken
Seitenwand eingehalten werden!
32
 DRIESCHER  WEGBERG
T = 557mm
T = 685mm
MINEX ABS
zero 12-24 kV (DE-EN)
®

Positioning of the Switchgear

Necessary space
Check the necessary space for the switchgear
under section dimensions and weights.
 DRIESCHER  WEGBERG
Number of cable cubicles x 315mm
Measure "L"
+ number of transformer cubicles x
e = 292mm:
Measure "T"
e = 442mm:
-
In case of walk-in stations please make sure that
there is sufficient width between the corridors and
the access areas for movement and transport.
Minimum width of the operator passage: 800mm.
The minimum width of the operator passage must
be respected and shall not be narrowed by parts
that extend into the passage.
Position the switchgear in such a way that
exits and doors of walk-in stations are easily
-
accessible
flight paths within the station do not exceed 20m.
-
the switchgear is not installed in rooms exposed
-
to an explosion risk or to a dust explosion risk.
By installation of a switchgear with trans-
former cubicle on the left side, keep 50mm
distance to the side wall, using the standard
operating lever!
370mm + 40mm
T = 557mm
T = 685mm
