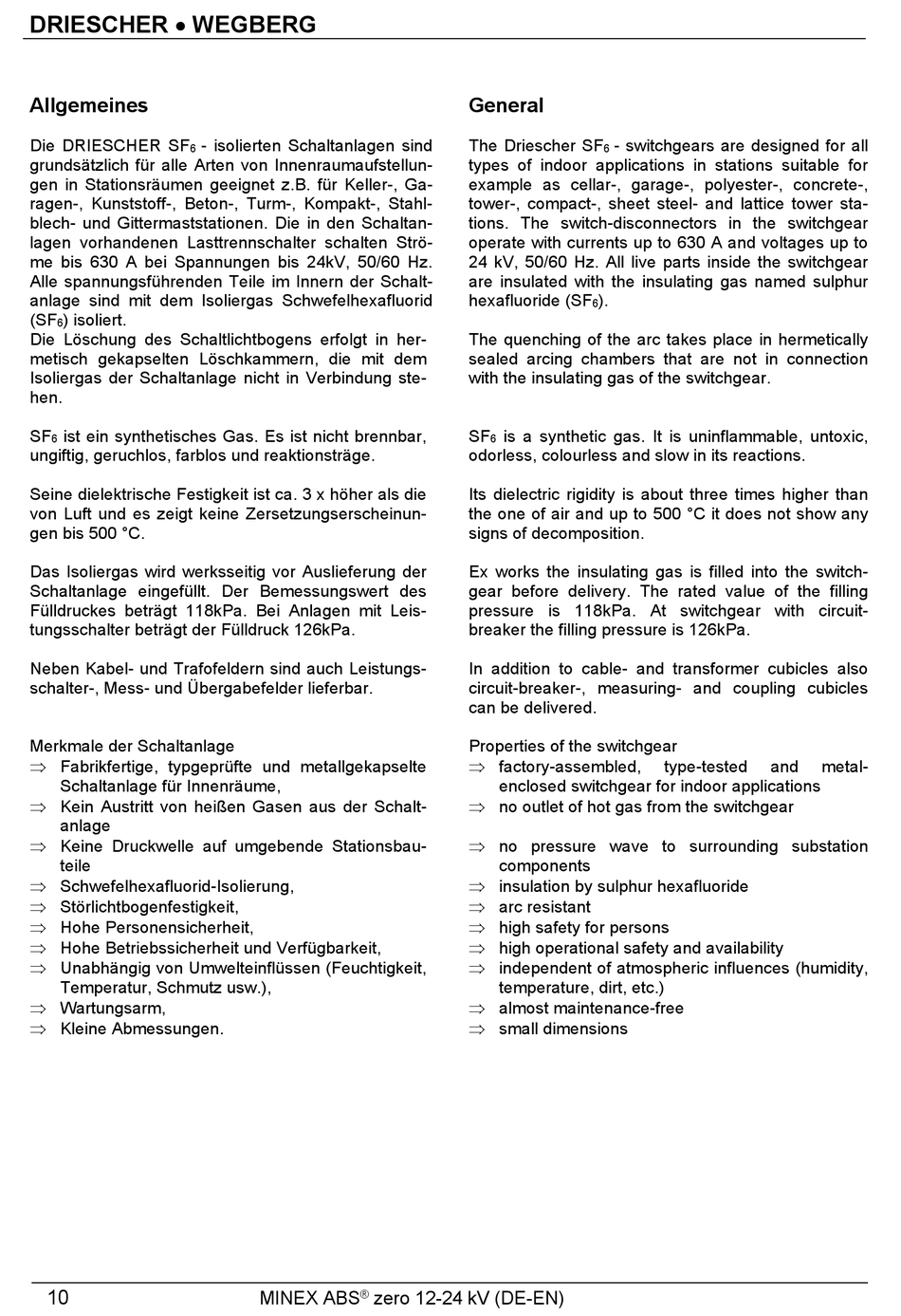

Allgemeines

Die DRIESCHER SF
6
grundsätzlich für alle Arten von Innenraumaufstellun-
gen in Stationsräumen geeignet z.B. für Keller-, Ga-
ragen-, Kunststoff-, Beton-, Turm-, Kompakt-, Stahl-
blech- und Gittermaststationen. Die in den Schaltan-
lagen vorhandenen Lasttrennschalter schalten Strö-
me bis 630 A bei Spannungen bis 24kV, 50/60 Hz.
Alle spannungsführenden Teile im Innern der Schalt-
anlage sind mit dem Isoliergas Schwefelhexafluorid
(SF ) isoliert.
6
Die Löschung des Schaltlichtbogens erfolgt in her-
metisch gekapselten Löschkammern, die mit dem
Isoliergas der Schaltanlage nicht in Verbindung ste-
hen.
SF ist ein synthetisches Gas. Es ist nicht brennbar,
6
ungiftig, geruchlos, farblos und reaktionsträge.
Seine dielektrische Festigkeit ist ca. 3 x höher als die
von Luft und es zeigt keine Zersetzungserscheinun-
gen bis 500 °C.
Das Isoliergas wird werksseitig vor Auslieferung der
Schaltanlage eingefüllt. Der Bemessungswert des
Fülldruckes beträgt 118kPa. Bei Anlagen mit Leis-
tungsschalter beträgt der Fülldruck 126kPa.
Neben Kabel- und Trafofeldern sind auch Leistungs-
schalter-, Mess- und Übergabefelder lieferbar.
Merkmale der Schaltanlage
 Fabrikfertige, typgeprüfte und metallgekapselte
Schaltanlage für Innenräume,
 Kein Austritt von heißen Gasen aus der Schalt-
anlage
 Keine Druckwelle auf umgebende Stationsbau-
teile
 Schwefelhexafluorid-Isolierung,
 Störlichtbogenfestigkeit,
 Hohe Personensicherheit,
 Hohe Betriebssicherheit und Verfügbarkeit,
 Unabhängig von Umwelteinflüssen (Feuchtigkeit,
Temperatur, Schmutz usw.),
 Wartungsarm,
 Kleine Abmessungen.
10
- isolierten Schaltanlagen sind
MINEX ABS
®

General

The Driescher SF
types of indoor applications in stations suitable for
example as cellar-, garage-, polyester-, concrete-,
tower-, compact-, sheet steel- and lattice tower sta-
tions. The switch-disconnectors in the switchgear
operate with currents up to 630 A and voltages up to
24 kV, 50/60 Hz. All live parts inside the switchgear
are insulated with the insulating gas named sulphur
hexafluoride (SF
The quenching of the arc takes place in hermetically
sealed arcing chambers that are not in connection
with the insulating gas of the switchgear.
SF is a synthetic gas. It is uninflammable, untoxic,
6
odorless, colourless and slow in its reactions.
Its dielectric rigidity is about three times higher than
the one of air and up to 500 °C it does not show any
signs of decomposition.
Ex works the insulating gas is filled into the switch-
gear before delivery. The rated value of the filling
pressure is 118kPa. At switchgear with circuit-
breaker the filling pressure is 126kPa.
In addition to cable- and transformer cubicles also
circuit-breaker-, measuring- and coupling cubicles
can be delivered.
Properties of the switchgear
 factory-assembled,
enclosed switchgear for indoor applications
 no outlet of hot gas from the switchgear
 no pressure wave to surrounding substation
components
 insulation by sulphur hexafluoride
 arc resistant
 high safety for persons
 high operational safety and availability
 independent of atmospheric influences (humidity,
temperature, dirt, etc.)
 almost maintenance-free
 small dimensions
zero 12-24 kV (DE-EN)
- switchgears are designed for all
6
).
6
type-tested and metal-
