DRIESCHER  WEGBERG

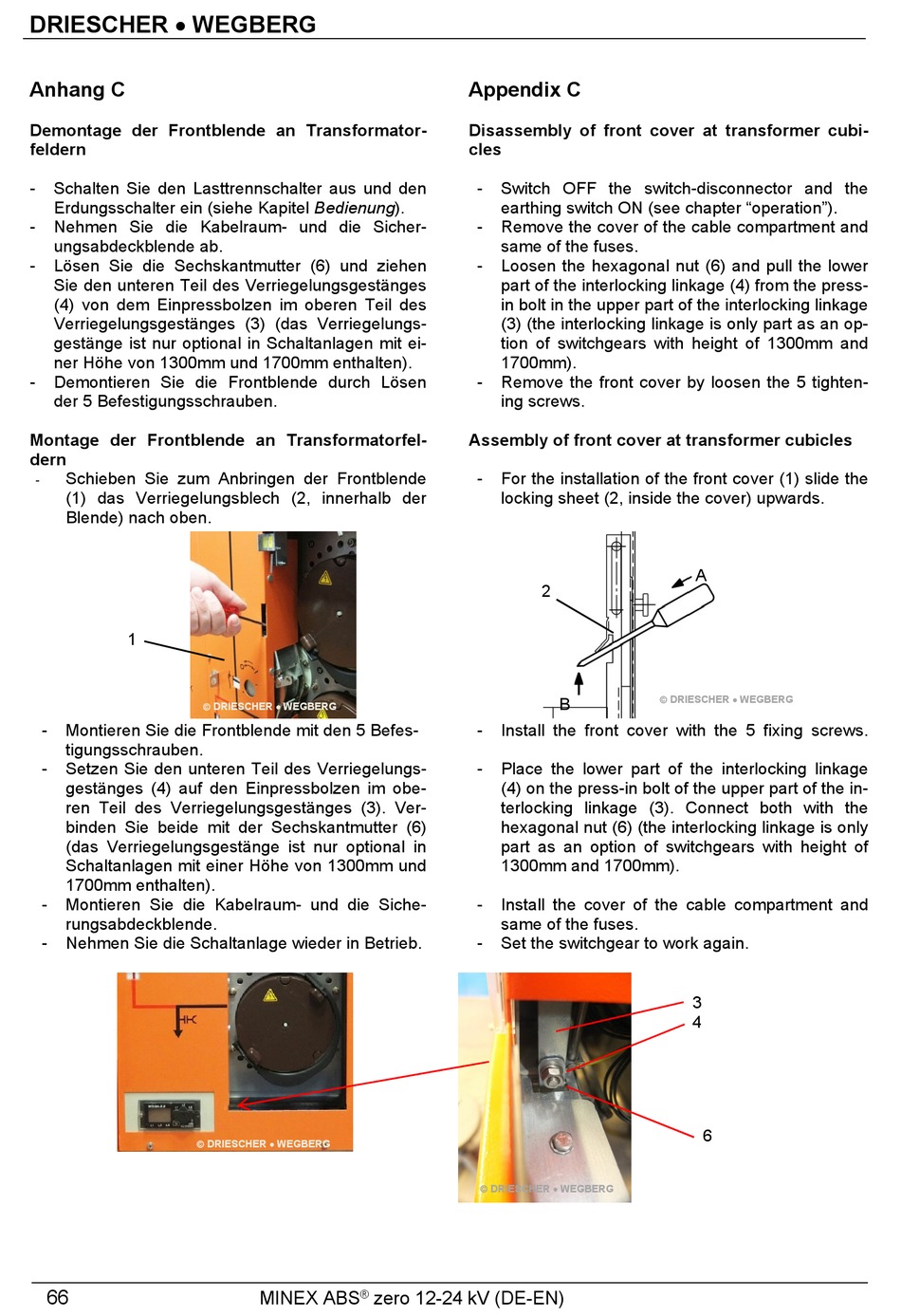

Anhang C
Demontage der Frontblende an Transformator-
feldern
- Schalten Sie den Lasttrennschalter aus und den
Erdungsschalter ein (siehe Kapitel Bedienung).
- Nehmen Sie die Kabelraum- und die Sicher-
ungsabdeckblende ab.
- Lösen Sie die Sechskantmutter (6) und ziehen
Sie den unteren Teil des Verriegelungsgestänges
(4) von dem Einpressbolzen im oberen Teil des
Verriegelungsgestänges (3) (das Verriegelungs-
gestänge ist nur optional in Schaltanlagen mit ei-
ner Höhe von 1300mm und 1700mm enthalten).
- Demontieren Sie die Frontblende durch Lösen
der 5 Befestigungsschrauben.
Montage der Frontblende an Transformatorfel-
dern
Schieben Sie zum Anbringen der Frontblende
-
(1) das Verriegelungsblech (2, innerhalb der
Blende) nach oben.
1
- Montieren Sie die Frontblende mit den 5 Befes-
tigungsschrauben.
- Setzen Sie den unteren Teil des Verriegelungs-
gestänges (4) auf den Einpressbolzen im obe-
ren Teil des Verriegelungsgestänges (3). Ver-
binden Sie beide mit der Sechskantmutter (6)
(das Verriegelungsgestänge ist nur optional in
Schaltanlagen mit einer Höhe von 1300mm und
1700mm enthalten).
- Montieren Sie die Kabelraum- und die Siche-
rungsabdeckblende.
- Nehmen Sie die Schaltanlage wieder in Betrieb.
 DRIESCHER  WEGBERG
66
 DRIESCHER  WEGBERG
MINEX ABS
®

Appendix C

Disassembly of front cover at transformer cubi-
cles
- Switch OFF the switch-disconnector and the
earthing switch ON (see chapter "operation").
- Remove the cover of the cable compartment and
same of the fuses.
- Loosen the hexagonal nut (6) and pull the lower
part of the interlocking linkage (4) from the press-
in bolt in the upper part of the interlocking linkage
(3) (the interlocking linkage is only part as an op-
tion of switchgears with height of 1300mm and
1700mm).
- Remove the front cover by loosen the 5 tighten-
ing screws.
Assembly of front cover at transformer cubicles
- For the installation of the front cover (1) slide the
locking sheet (2, inside the cover) upwards.
2
- Install the front cover with the 5 fixing screws.
- Place the lower part of the interlocking linkage
(4) on the press-in bolt of the upper part of the in-
terlocking linkage (3). Connect both with the
hexagonal nut (6) (the interlocking linkage is only
part as an option of switchgears with height of
1300mm and 1700mm).
- Install the cover of the cable compartment and
same of the fuses.
- Set the switchgear to work again.
 DRIESCHER  WEGBERG
zero 12-24 kV (DE-EN)
A
 DRIESCHER  WEGBERG
B
3
4
6
