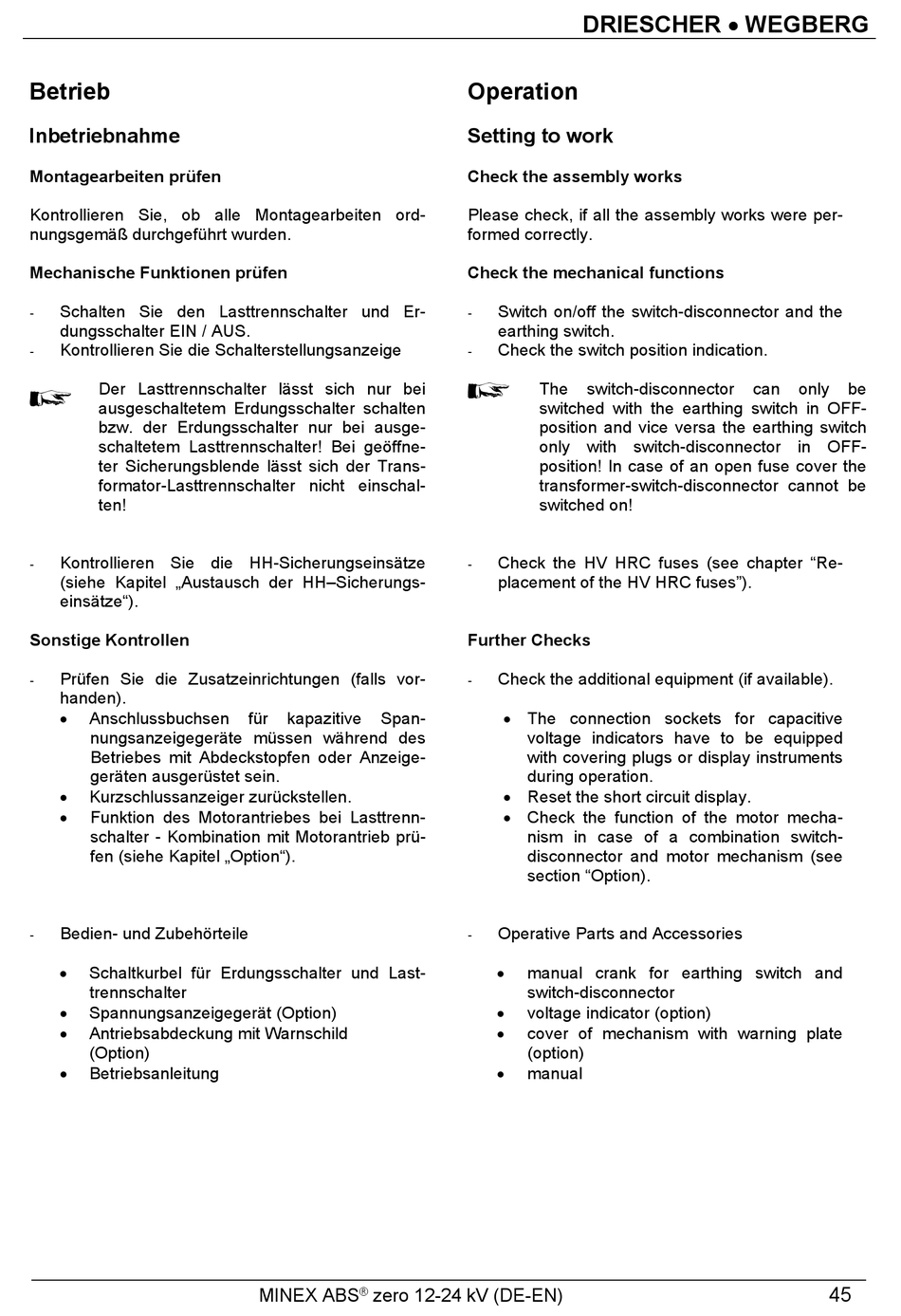

Betrieb

Inbetriebnahme

Montagearbeiten prüfen
Kontrollieren Sie, ob alle Montagearbeiten ord-
nungsgemäß durchgeführt wurden.
Mechanische Funktionen prüfen
Schalten Sie den Lasttrennschalter und Er-
-
dungsschalter EIN / AUS.
Kontrollieren Sie die Schalterstellungsanzeige
-
Der Lasttrennschalter lässt sich nur bei
ausgeschaltetem Erdungsschalter schalten
bzw. der Erdungsschalter nur bei ausge-
schaltetem Lasttrennschalter! Bei geöffne-
ter Sicherungsblende lässt sich der Trans-
formator-Lasttrennschalter nicht einschal-
ten!
Kontrollieren Sie die HH-Sicherungseinsätze
-
(siehe Kapitel „Austausch der HH–Sicherungs-
einsätze").
Sonstige Kontrollen
Prüfen Sie die Zusatzeinrichtungen (falls vor-
-
handen).

Anschlussbuchsen
nungsanzeigegeräte müssen während des
Betriebes mit Abdeckstopfen oder Anzeige-
geräten ausgerüstet sein.

Kurzschlussanzeiger zurückstellen.

Funktion des Motorantriebes bei Lasttrenn-
schalter - Kombination mit Motorantrieb prü-
fen (siehe Kapitel „Option").
Bedien- und Zubehörteile
-

Schaltkurbel für Erdungsschalter und Last-
trennschalter

Spannungsanzeigegerät (Option)

Antriebsabdeckung mit Warnschild
(Option)

Betriebsanleitung
für kapazitive Span-
MINEX ABS zero 12-24 kV (DE-EN)
®
DRIESCHER  WEGBERG

Operation

Setting to work

Check the assembly works
Please check, if all the assembly works were per-
formed correctly.
Check the mechanical functions
Switch on/off the switch-disconnector and the
-
earthing switch.
Check the switch position indication.
-
The switch-disconnector
switched with the earthing switch in OFF-
position and vice versa the earthing switch
only with switch-disconnector in OFF-
position! In case of an open fuse cover the
transformer-switch-disconnector cannot be
switched on!
Check the HV HRC fuses (see chapter "Re-
-
placement of the HV HRC fuses").
Further Checks
Check the additional equipment (if available).
-
 The connection sockets for capacitive
voltage indicators have to be equipped
with covering plugs or display instruments
during operation.
 Reset the short circuit display.
 Check the function of the motor mecha-
nism in case of a combination switch-
disconnector and motor mechanism (see
section "Option).
Operative Parts and Accessories
-

manual crank for earthing switch and
switch-disconnector

voltage indicator (option)

cover of mechanism with warning plate
(option)

manual
can only be
