Ergänzende Daten

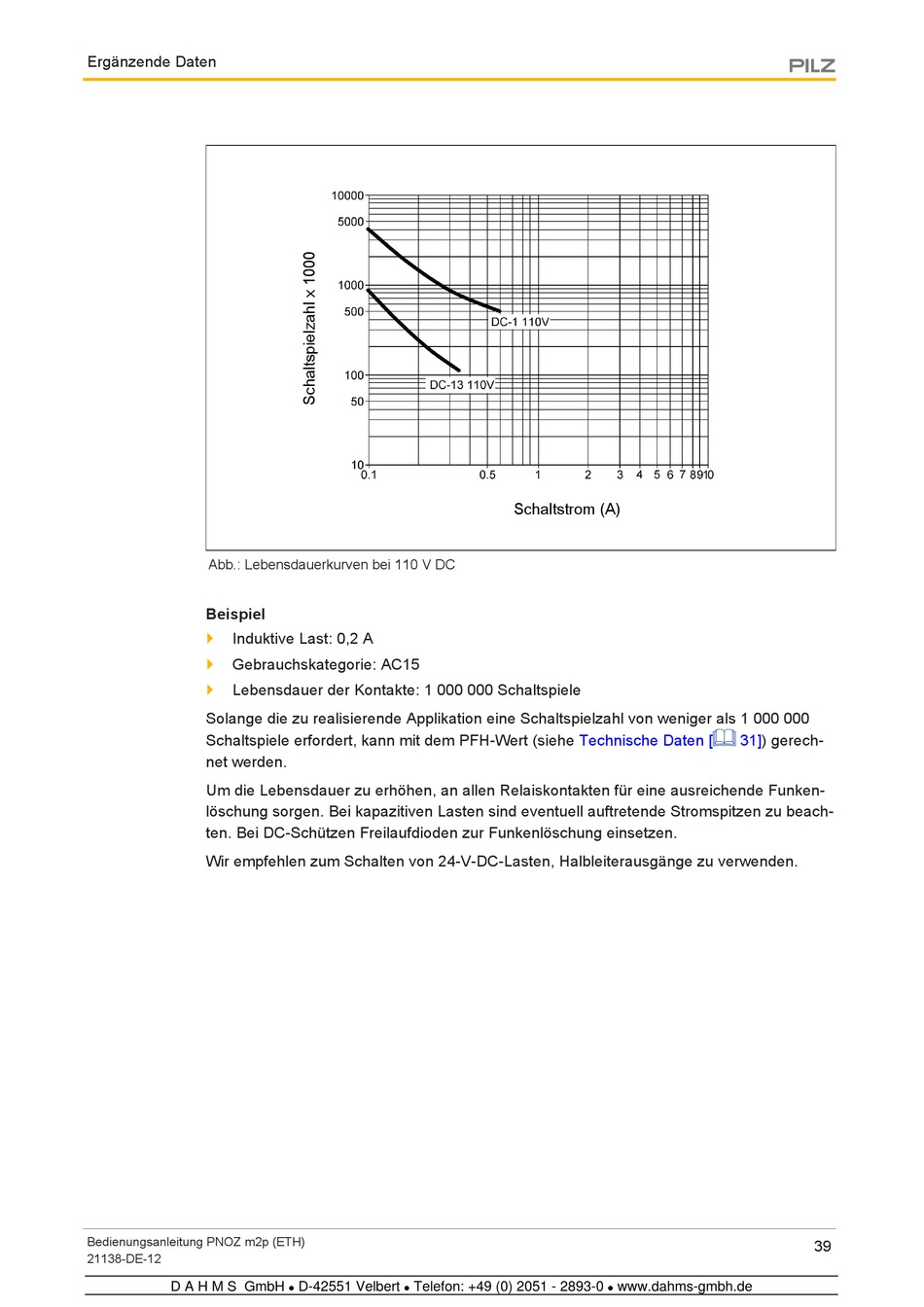

Abb.: Lebensdauerkurven bei 110 V DC
Beispiel
}
Induktive Last: 0,2 A
}
Gebrauchskategorie: AC15
} Lebensdauer der Kontakte: 1 000 000 Schaltspiele
Solange die zu realisierende Applikation eine Schaltspielzahl von weniger als 1 000 000
Schaltspiele erfordert, kann mit dem PFH-Wert (siehe
net werden.
Um die Lebensdauer zu erhöhen, an allen Relaiskontakten für eine ausreichende Funken-
löschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu beach-
ten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen.
Wir empfehlen zum Schalten von 24-V-DC-Lasten, Halbleiterausgänge zu verwenden.
