Technische Daten

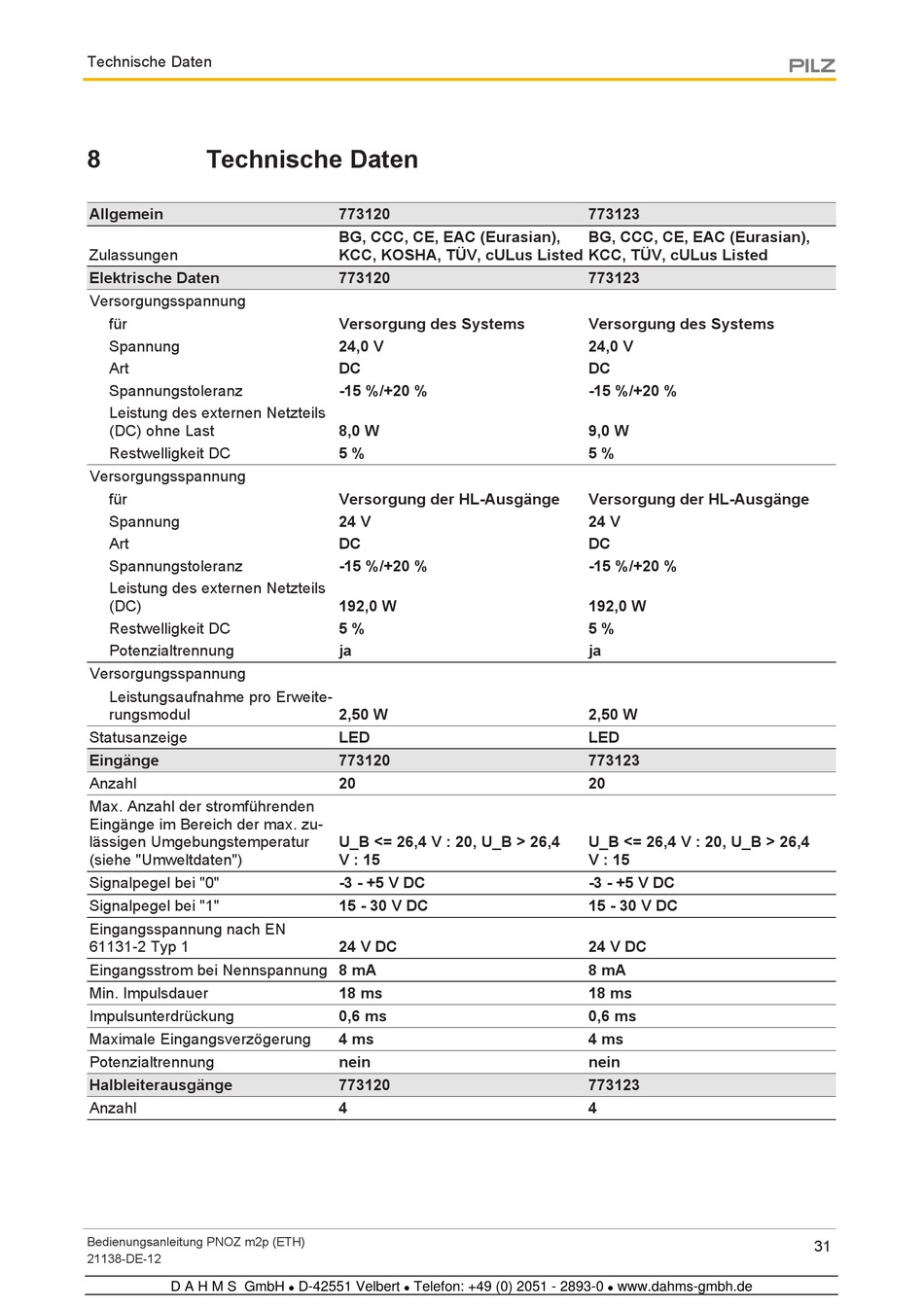

8 Technische Daten
Allgemein
Zulassungen
Elektrische Daten
Versorgungsspannung
für
Spannung
Art
Spannungstoleranz
Leistung des externen Netzteils
(DC) ohne Last
Restwelligkeit DC
Versorgungsspannung
für
Spannung
Art
Spannungstoleranz
Leistung des externen Netzteils
(DC)
Restwelligkeit DC
Potenzialtrennung
Versorgungsspannung
Leistungsaufnahme pro Erweite-
rungsmodul
Statusanzeige
Eingänge
Anzahl
Max. Anzahl der stromführenden
Eingänge im Bereich der max. zu-
lässigen Umgebungstemperatur
(siehe "Umweltdaten")
Signalpegel bei "0"
Signalpegel bei "1"
Eingangsspannung nach EN
61131-2 Typ 1
Eingangsstrom bei Nennspannung 8 mA
Min. Impulsdauer
Impulsunterdrückung
Maximale Eingangsverzögerung
Potenzialtrennung
Halbleiterausgänge
Anzahl
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-12
D A H M S GmbH
773120
BG, CCC, CE, EAC (Eurasian),
KCC, KOSHA, TÜV, cULus Listed
773120
Versorgung des Systems
24,0 V
DC
-15 %/+20 %
8,0 W
5 %
Versorgung der HL-Ausgänge
24 V
DC
-15 %/+20 %
192,0 W
5 %
ja
2,50 W
LED
773120
20
U_B <= 26,4 V : 20, U_B > 26,4
V : 15
-3 - +5 V DC
15 - 30 V DC
24 V DC
18 ms
0,6 ms
4 ms
nein
773120
4
D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0
 
773123
BG, CCC, CE, EAC (Eurasian),
KCC, TÜV, cULus Listed
773123
Versorgung des Systems
24,0 V
DC
-15 %/+20 %
9,0 W
5 %
Versorgung der HL-Ausgänge
24 V
DC
-15 %/+20 %
192,0 W
5 %
ja
2,50 W
LED
773123
20
U_B <= 26,4 V : 20, U_B > 26,4
V : 15
-3 - +5 V DC
15 - 30 V DC
24 V DC
8 mA
18 ms
0,6 ms
4 ms
nein
773123
4
