Pilz PNOZ mc3p Betriebsanleitung

21010-04
PNOZ mс3p
„ D
Betriebsanleitung
„ GB
Operating instructions
„ RUS Инструкция по эксплуатации

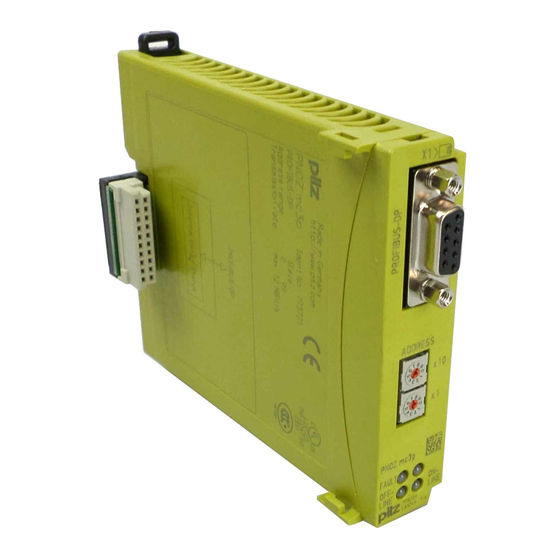

Erweiterungsmodul PNOZ mc3p
PROFIBUS
Das Erweiterungsmodul PNOZ mc3p darf
nur an ein Basisgerät (z. B. PNOZ m1p des
modularen Sicherheitssystems PNOZmulti)
angeschlossen werden. Es koppelt das
modulare Sicherheitssystem PNOZmulti an
den PROFIBUS-DP. Das modulare Sicher-
heitssystem PNOZmulti dient dem sicher-
heitsgerichteten Unterbrechen von Sicher-
heitsstromkreisen und ist bestimmt für den
Einsatz in:
• NOT-AUS-Einrichtungen
• Sicherheitsstromkreisen nach VDE 0113
Teil 1, 11/98 und EN 60204-1, 12/97
(z. B. bei beweglichen Verdeckungen)
Achtung! Das Erweiterungsmodul
PNOZ mc3p darf nicht für
sicherheitsgerichtete Funktionen
verwendet werden.
Lieferumfang:
• Erweiterungsmodul PNOZ mc3p
• Steckbrücke: 774 639
Zu Ihrer Sicherheit
Beachten Sie nachfolgend aufgeführte
Sicherheitsbestimmungen:
• Installieren und nehmen Sie das Modul nur
dann in Betrieb, wenn Sie mit dieser
Betriebsanleitung und den geltenden
Vorschriften über Arbeitssicherheit und
Unfallverhütung vertraut sind.
• Verwenden Sie das Modul nur gemäß
seiner Bestimmung. Beachten Sie dazu
auch die Werte im Abschnitt "Technische
Daten".
• Halten Sie beim Transport, bei der
Lagerung und im Betrieb die Bedingungen
nach EN 60068-2-6, 04/95 ein (siehe
"Technische Daten").
• Öffnen Sie nicht das Gehäuse und
nehmen Sie auch keine eigenmächtigen
Umbauten vor.
• Schalten Sie bei Wartungsarbeiten
unbedingt die Versorgungsspannung ab.
Beachten Sie unbedingt die Warnhinweise in
den anderen Abschnitten dieser Anleitung.
Diese Hinweise sind optisch durch Symbole
hervorgehoben.
Wichtig: Beachten Sie die Sicher-
heitsbestimmungen, sonst erlischt
jegliche Gewährleistung.
Modulbeschreibung
Der PROFIBUS-DP ist konzipiert für den
schnellen Datenaustausch in der Feldebene.
Das Erweiterungsmodul PNOZ mc3p ist ein
passiver Teilnehmer (Slave) des PROFIBUS-
DP. Die Grundfunktionen der Kommunikation
mit dem PROFIBUS-DP entsprechen den EN
50170. Die zentrale Steuerung (Master) liest
zyklisch die Eingangsinformationen von den
Slaves und schreibt die Ausgangs-
informationen zyklisch an die Slaves. Neben
der zyklischen Nutzdatenübertragung verfügt
PNOZ mc3p PROFIBUS expansion
module
The PNOZ mc3p expansion module may
only be connected to a base unit (e.g.
PNOZ m1p from the PNOZmulti modular
safety system). It connects the PNOZmulti
modular safety system to PROFIBUS-DP.
The PNOZmulti modular safety system is
used for the safety-related interruption of
safety circuits and is designed for use in:
• Emergency stop equipment
• Safety circuits in accordance with
VDE 0113 Part 1, 11/98 and EN 60204-1,
12/97 (e.g. on movable guards)
Caution! The PNOZ mc3p expan-
sion module may not be used for
safety-related functions.
Range:
• Expansion module PNOZ mc3p
• Link: 774 639
For your safety
Please note the following safety regulations:
• Only install and commission the module if
you are familiar with both these instructions
and the current regulations for health
and safety at work and accident prevention.
• Only use the module in accordance with its
intended purpose. Please also take note of
the values in the "Technical details"
section.
• Transport, storage and operating conditions
should all conform to EN 60068-2-6,
04/95 (see "Technical details").
• Do not open the housing or undertake any
unauthorised modifications.
• Always switch off the supply voltage when
carrying out maintenance work.
You must take note of the warnings given in
other sections of these operating instructions.
These are highlighted visually through the
use of symbols.
Notice: Failure to keep to these safety
regulations will render the warranty
invalid.
Module description
The PROFIBUS-DP is designed for fast data
exchange at the field level. The PNOZ mc3p
expansion module is a passive PROFIBUS-DP
subscriber (slave). The basic functions of
communication with PROFIBUS-DP
correspond to EN 50170. The central
controller (master) reads input information
from the slaves and writes output information
to the slaves as part of each cycle. As well as
the cyclical transfer of usable data,
- 1 -
Модуль расширения PNOZ mc3p
PROFIBUS
Модуль расширения PNOZ mс3p может быть
подключен только к базовому блоку (напр.
PNOZ m1p из PNOZmulti модульной системы
безопасности). Он дает возможность
подключить систему безопасности к сети
PROFIBUS-DP. Модульная система
безопасности PNOZmulti используется для
гарантированного размыкания цепей
обеспечения безопасности и разработана для
использования с:
• Оборудованием аварийной остановки.
• Цепями безопасности в соответствии с
VDE 0113 Part 1, 11/98 и EN 60204-1,
12/97 (например защитными барьерами)
Предупреждение! Модуль
расширения PNOZ mс3p не может
использоваться для реализации
функций безопасности.
Номенклатура:
• Модуль расширения PNOZ mс3p
• Монтажная перемычка 774 639
Для вашей безопасности
Пожалуйста, примите во внимание
следующие правила техники безопасности:
• Монтаж и ввод в эксплуатацию блока
необходимо осуществлять на основе
данной инструкции по эксплуатации и в
соответствии с действующими
инструкциями по охране труда и
предотвращению несчастных случаев.
• Используйте модуль только по прямому
назначению. Пожалуйста, обратите так же
внимание на параметры приведенные в
секции «Технические характеристики».
• Условия транспортировки, хранения и
эксплуатации должны отвечать
EN 60068-2-6, 04/95 (см. Технические
характеристики).
• Не вскрывайте корпус и не проводите
неразрешенных доработок.
• Пожалуйста, убедитесь, что вы отключили
питающее напряжение при проведении
работ по обслуживанию
Вы должны принять во внимание все
предупреждения, приведенные в других
главах инструкции. Они выделены с помощью
специальных символов.
Предупреждение:
Невыполнение
данных правил безопасности влечет
утерю гарантии на блок.
Описание блока
PROFIBUS-DP создан для быстрого обмена
данными в тяжелых условиях. Модуль
расширения PNOZ mc3p это пассивный
абонент PROFIBUS-DP (ведомый). Основные
функции обмена информацией по PROFIBUS-
DP описаны в EN 50170. Центральный
контроллер (мастер) считывает входную
информацию с ведомых и записывает в них
выходную информацию в рамках общего
цикла. А так же обеспечивает циклическую
передачу необходимых данных.
