Inbetriebnahme
6.2.5 Prozessdatenaustausch
Die RJ45-Schnittstellen des internen Autosensing Switch ermöglichen den Prozessdaten-
austausch mit anderen Ethernet-Teilnehmern eines Netzwerks.
Das Produkt PNOZ m2p kann auch über einen Sternverteiler (Hub oder Switch) an das
Ethernet angeschlossen werden.
PNOZmulti Basisgerät
mit Ethernet-Schnittstelle

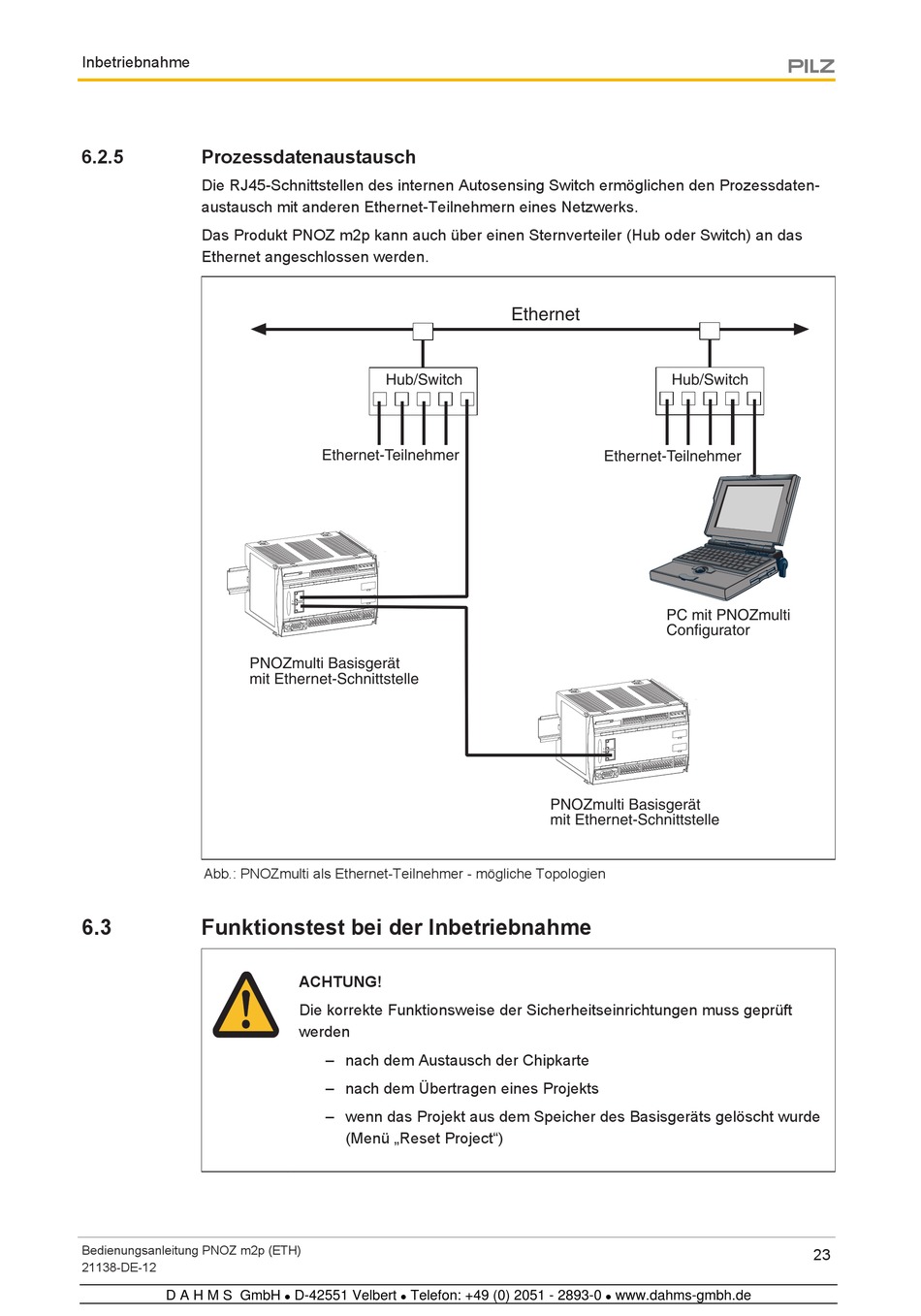

Abb.: PNOZmulti als Ethernet-Teilnehmer - mögliche Topologien
6.3 Funktionstest bei der Inbetriebnahme
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-12
D A H M S GmbH
Hub/Switch
Ethernet-Teilnehmer
ACHTUNG!
Die korrekte Funktionsweise der Sicherheitseinrichtungen muss geprüft
werden
– nach dem Austausch der Chipkarte
– nach dem Übertragen eines Projekts
– wenn das Projekt aus dem Speicher des Basisgeräts gelöscht wurde
(Menü „Reset Project")
