Montage

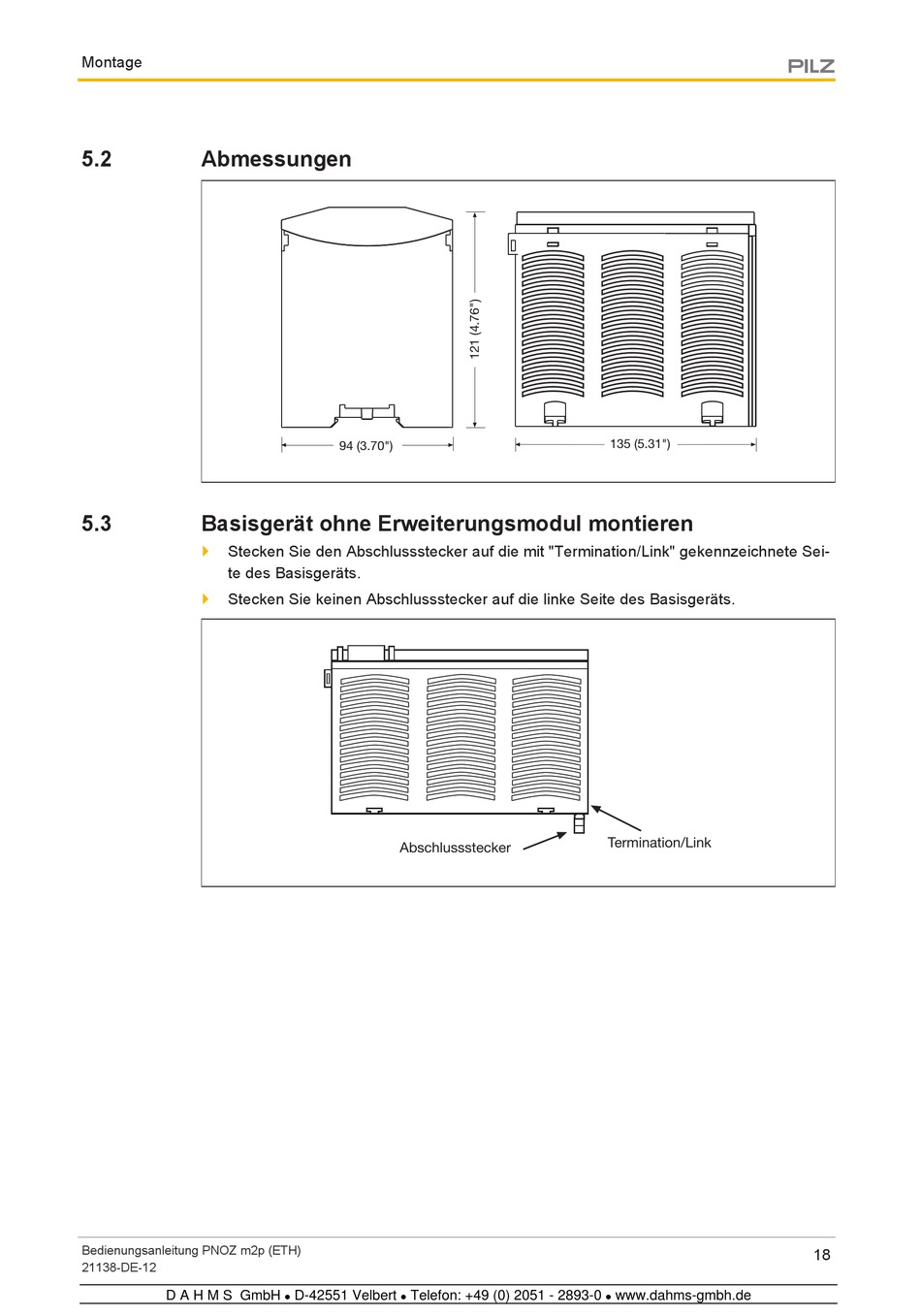

5.2 Abmessungen
5.3 Basisgerät ohne Erweiterungsmodul montieren
}
Stecken Sie den Abschlussstecker auf die mit "Termination/Link" gekennzeichnete Sei-
te des Basisgeräts.
}
Stecken Sie keinen Abschlussstecker auf die linke Seite des Basisgeräts.
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-12
D A H M S GmbH
94 (3.70")
Abschlussstecker
D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0
 
135 (5.31")
Termination/Link
