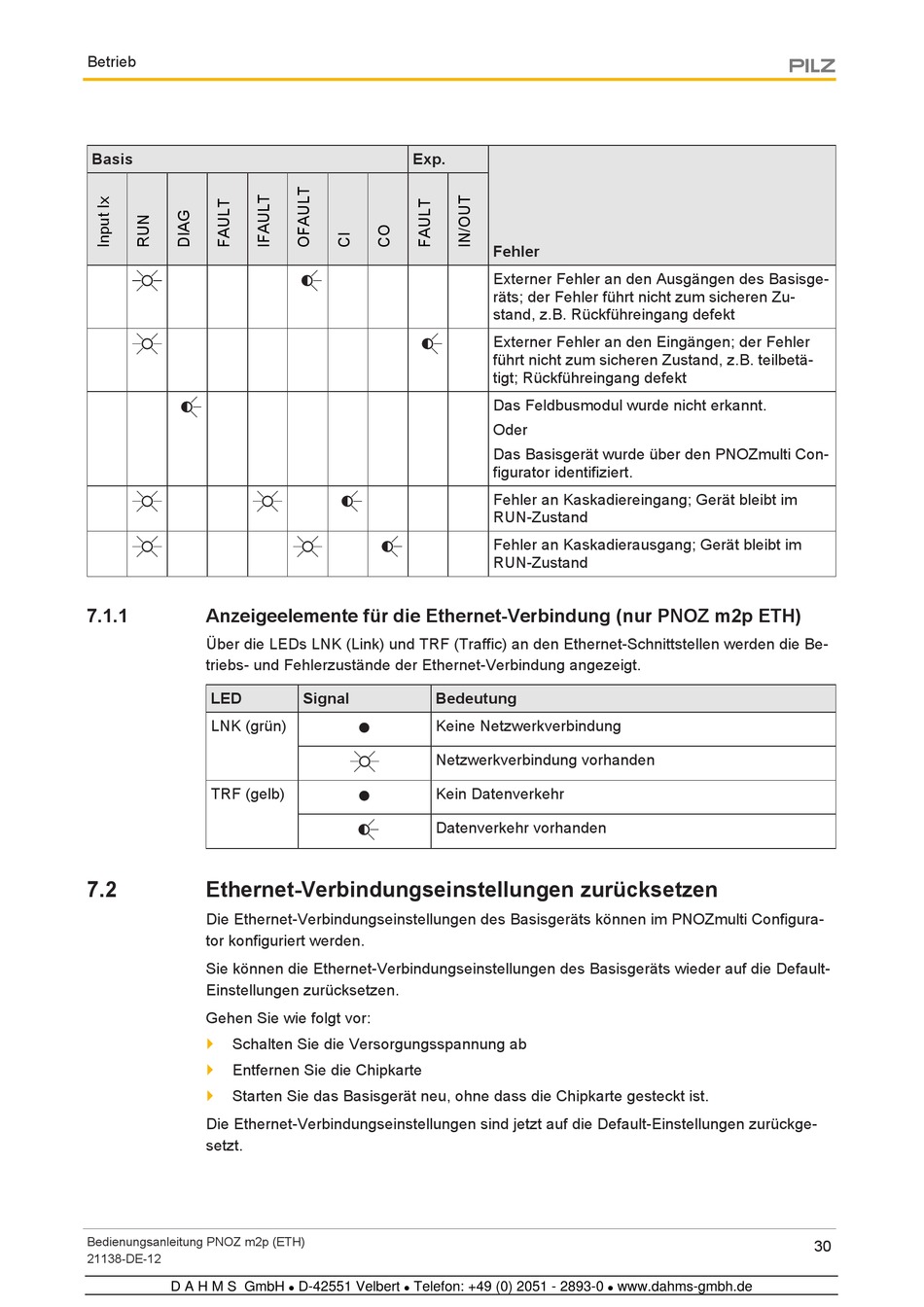

Pilz PNOZ m2p Bedienungsanleitung Seite 30

Betrieb
Basis
7.1.1 Anzeigeelemente für die Ethernet-Verbindung (nur PNOZ m2p ETH)
Über die LEDs LNK (Link) und TRF (Traffic) an den Ethernet-Schnittstellen werden die Be-
triebs- und Fehlerzustände der Ethernet-Verbindung angezeigt.
LED
LNK (grün)
TRF (gelb)
7.2 Ethernet-Verbindungseinstellungen zurücksetzen
Die Ethernet-Verbindungseinstellungen des Basisgeräts können im PNOZmulti Configura-
tor konfiguriert werden.
Sie können die Ethernet-Verbindungseinstellungen des Basisgeräts wieder auf die Default-
Einstellungen zurücksetzen.
Gehen Sie wie folgt vor:
}
Schalten Sie die Versorgungsspannung ab
}
Entfernen Sie die Chipkarte
} Starten Sie das Basisgerät neu, ohne dass die Chipkarte gesteckt ist.
Die Ethernet-Verbindungseinstellungen sind jetzt auf die Default-Einstellungen zurückge-
setzt.
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-12
D A H M S GmbH
Exp.
Signal Bedeutung
Keine Netzwerkverbindung
Netzwerkverbindung vorhanden
Kein Datenverkehr
Datenverkehr vorhanden
D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0
 
Fehler
Externer Fehler an den Ausgängen des Basisge-
räts; der Fehler führt nicht zum sicheren Zu-
stand, z.B. Rückführeingang defekt
Externer Fehler an den Eingängen; der Fehler
führt nicht zum sicheren Zustand, z.B. teilbetä-
tigt; Rückführeingang defekt
Das Feldbusmodul wurde nicht erkannt.
Oder
Das Basisgerät wurde über den PNOZmulti Con-
figurator identifiziert.
Fehler an Kaskadiereingang; Gerät bleibt im
RUN-Zustand
Fehler an Kaskadierausgang; Gerät bleibt im
RUN-Zustand
