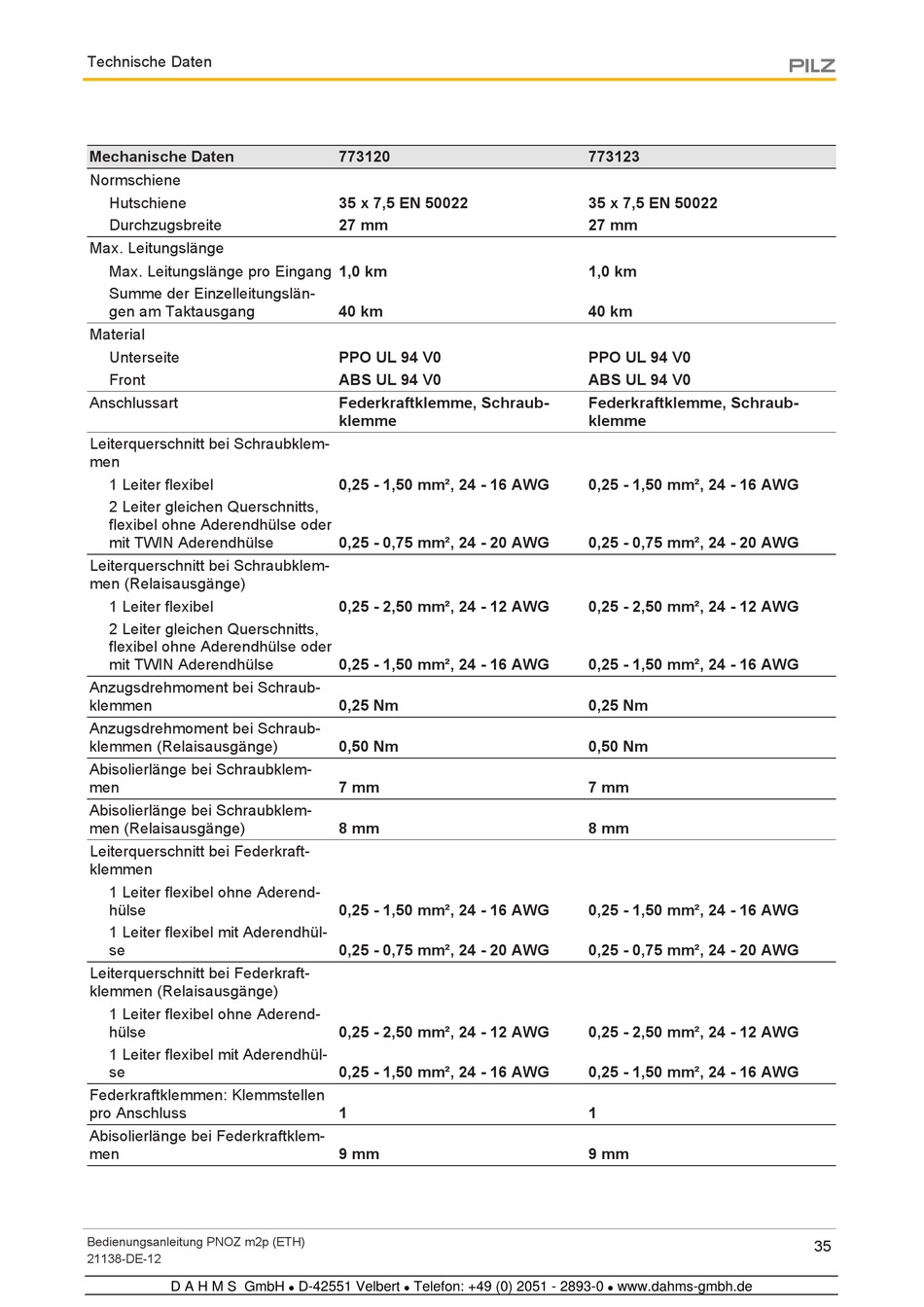

Pilz PNOZ m2p Bedienungsanleitung Seite 35

Technische Daten
Mechanische Daten
Normschiene
Hutschiene
Durchzugsbreite
Max. Leitungslänge
Max. Leitungslänge pro Eingang 1,0 km
Summe der Einzelleitungslän-
gen am Taktausgang
Material
Unterseite
Front
Anschlussart
Leiterquerschnitt bei Schraubklem-
men
1 Leiter flexibel
2 Leiter gleichen Querschnitts,
flexibel ohne Aderendhülse oder
mit TWIN Aderendhülse
Leiterquerschnitt bei Schraubklem-
men (Relaisausgänge)
1 Leiter flexibel
2 Leiter gleichen Querschnitts,
flexibel ohne Aderendhülse oder
mit TWIN Aderendhülse
Anzugsdrehmoment bei Schraub-
klemmen
Anzugsdrehmoment bei Schraub-
klemmen (Relaisausgänge)
Abisolierlänge bei Schraubklem-
men
Abisolierlänge bei Schraubklem-
men (Relaisausgänge)
Leiterquerschnitt bei Federkraft-
klemmen
1 Leiter flexibel ohne Aderend-
hülse
1 Leiter flexibel mit Aderendhül-
se
Leiterquerschnitt bei Federkraft-
klemmen (Relaisausgänge)
1 Leiter flexibel ohne Aderend-
hülse
1 Leiter flexibel mit Aderendhül-
se
Federkraftklemmen: Klemmstellen
pro Anschluss
Abisolierlänge bei Federkraftklem-
men
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-12
D A H M S GmbH
773120
35 x 7,5 EN 50022
27 mm
40 km
PPO UL 94 V0
ABS UL 94 V0
Federkraftklemme, Schraub-
klemme
0,25 - 1,50 mm², 24 - 16 AWG
0,25 - 0,75 mm², 24 - 20 AWG
0,25 - 2,50 mm², 24 - 12 AWG
0,25 - 1,50 mm², 24 - 16 AWG
0,25 Nm
0,50 Nm
7 mm
8 mm
0,25 - 1,50 mm², 24 - 16 AWG
0,25 - 0,75 mm², 24 - 20 AWG
0,25 - 2,50 mm², 24 - 12 AWG
0,25 - 1,50 mm², 24 - 16 AWG
1
9 mm
D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0
 
773123
35 x 7,5 EN 50022
27 mm
1,0 km
40 km
PPO UL 94 V0
ABS UL 94 V0
Federkraftklemme, Schraub-
klemme
0,25 - 1,50 mm², 24 - 16 AWG
0,25 - 0,75 mm², 24 - 20 AWG
0,25 - 2,50 mm², 24 - 12 AWG
0,25 - 1,50 mm², 24 - 16 AWG
0,25 Nm
0,50 Nm
7 mm
8 mm
0,25 - 1,50 mm², 24 - 16 AWG
0,25 - 0,75 mm², 24 - 20 AWG
0,25 - 2,50 mm², 24 - 12 AWG
0,25 - 1,50 mm², 24 - 16 AWG
1
9 mm
