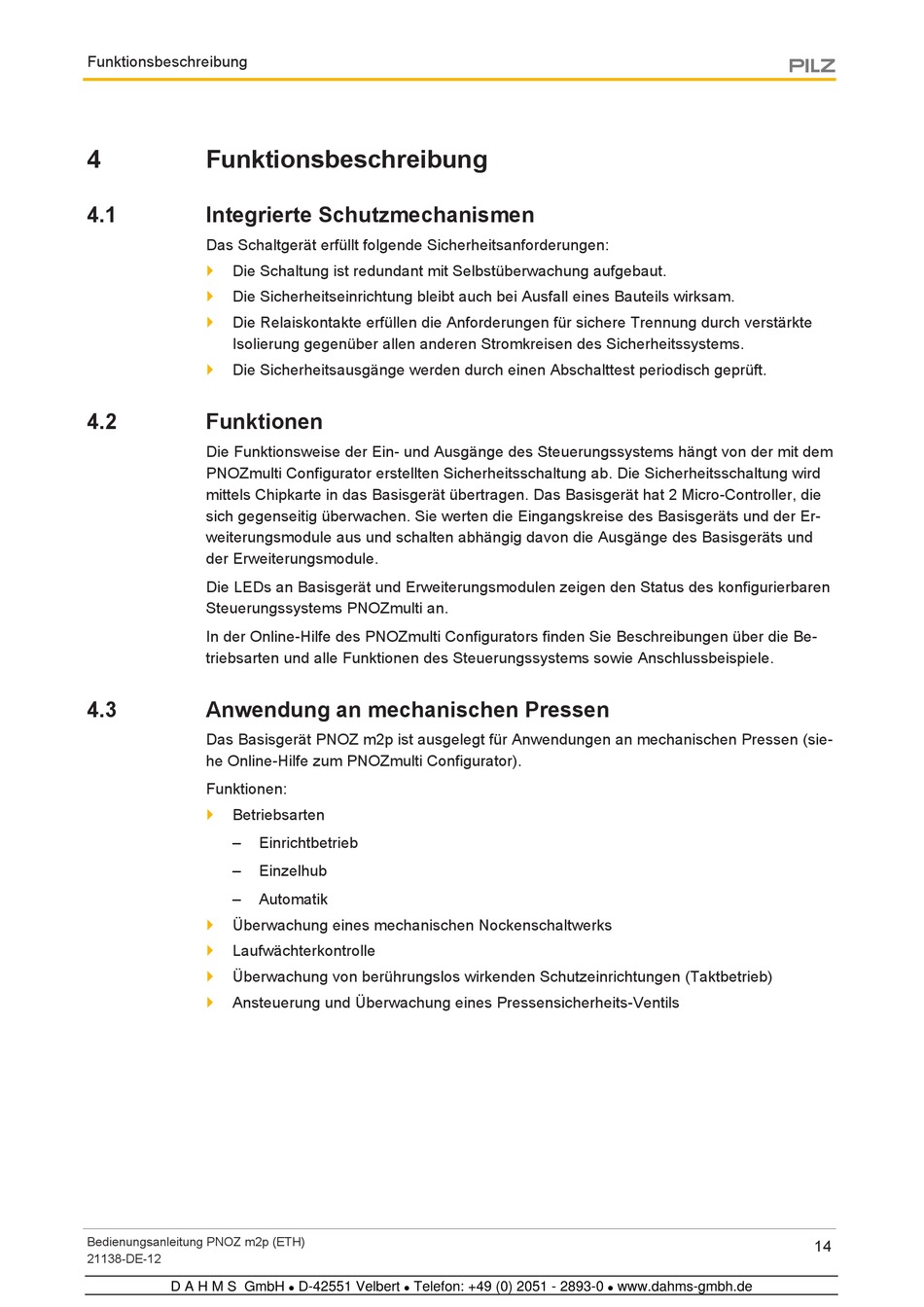

Pilz PNOZ m2p Bedienungsanleitung Seite 14

Funktionsbeschreibung
4 Funktionsbeschreibung
4.1 Integrierte Schutzmechanismen
Das Schaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
} Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Die Relaiskontakte erfüllen die Anforderungen für sichere Trennung durch verstärkte
Isolierung gegenüber allen anderen Stromkreisen des Sicherheitssystems.
} Die Sicherheitsausgänge werden durch einen Abschalttest periodisch geprüft.
4.2 Funktionen
Die Funktionsweise der Ein- und Ausgänge des Steuerungssystems hängt von der mit dem
PNOZmulti Configurator erstellten Sicherheitsschaltung ab. Die Sicherheitsschaltung wird
mittels Chipkarte in das Basisgerät übertragen. Das Basisgerät hat 2 Micro-Controller, die
sich gegenseitig überwachen. Sie werten die Eingangskreise des Basisgeräts und der Er-
weiterungsmodule aus und schalten abhängig davon die Ausgänge des Basisgeräts und
der Erweiterungsmodule.
Die LEDs an Basisgerät und Erweiterungsmodulen zeigen den Status des konfigurierbaren
Steuerungssystems PNOZmulti an.
In der Online-Hilfe des PNOZmulti Configurators finden Sie Beschreibungen über die Be-
triebsarten und alle Funktionen des Steuerungssystems sowie Anschlussbeispiele.
4.3 Anwendung an mechanischen Pressen
Das Basisgerät PNOZ m2p ist ausgelegt für Anwendungen an mechanischen Pressen (sie-
he Online-Hilfe zum PNOZmulti Configurator).
Funktionen:
}
Betriebsarten
– Einrichtbetrieb
– Einzelhub
– Automatik
}
Überwachung eines mechanischen Nockenschaltwerks
}
Laufwächterkontrolle
}
Überwachung von berührungslos wirkenden Schutzeinrichtungen (Taktbetrieb)
} Ansteuerung und Überwachung eines Pressensicherheits-Ventils
