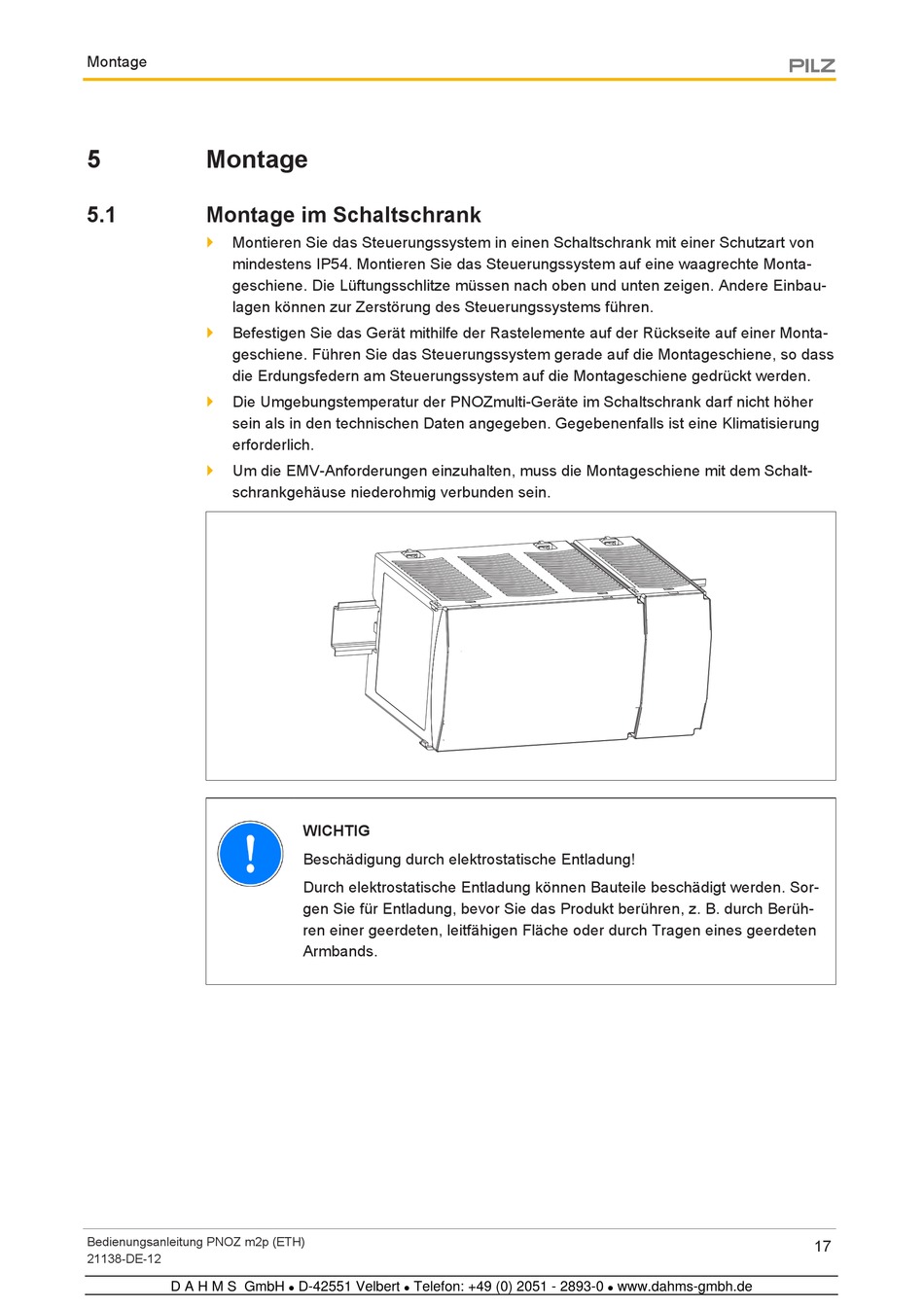

Pilz PNOZ m2p Bedienungsanleitung Seite 17

Montage
5 Montage
5.1 Montage im Schaltschrank
}
Montieren Sie das Steuerungssystem in einen Schaltschrank mit einer Schutzart von
mindestens IP54. Montieren Sie das Steuerungssystem auf eine waagrechte Monta-
geschiene. Die Lüftungsschlitze müssen nach oben und unten zeigen. Andere Einbau-
lagen können zur Zerstörung des Steuerungssystems führen.
} Befestigen Sie das Gerät mithilfe der Rastelemente auf der Rückseite auf einer Monta-
geschiene. Führen Sie das Steuerungssystem gerade auf die Montageschiene, so dass
die Erdungsfedern am Steuerungssystem auf die Montageschiene gedrückt werden.
}
Die Umgebungstemperatur der PNOZmulti-Geräte im Schaltschrank darf nicht höher
sein als in den technischen Daten angegeben. Gegebenenfalls ist eine Klimatisierung
erforderlich.
}
Um die EMV-Anforderungen einzuhalten, muss die Montageschiene mit dem Schalt-
schrankgehäuse niederohmig verbunden sein.
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-12
D A H M S GmbH
WICHTIG
Beschädigung durch elektrostatische Entladung!
Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor-
gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh-
ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten
Armbands.
