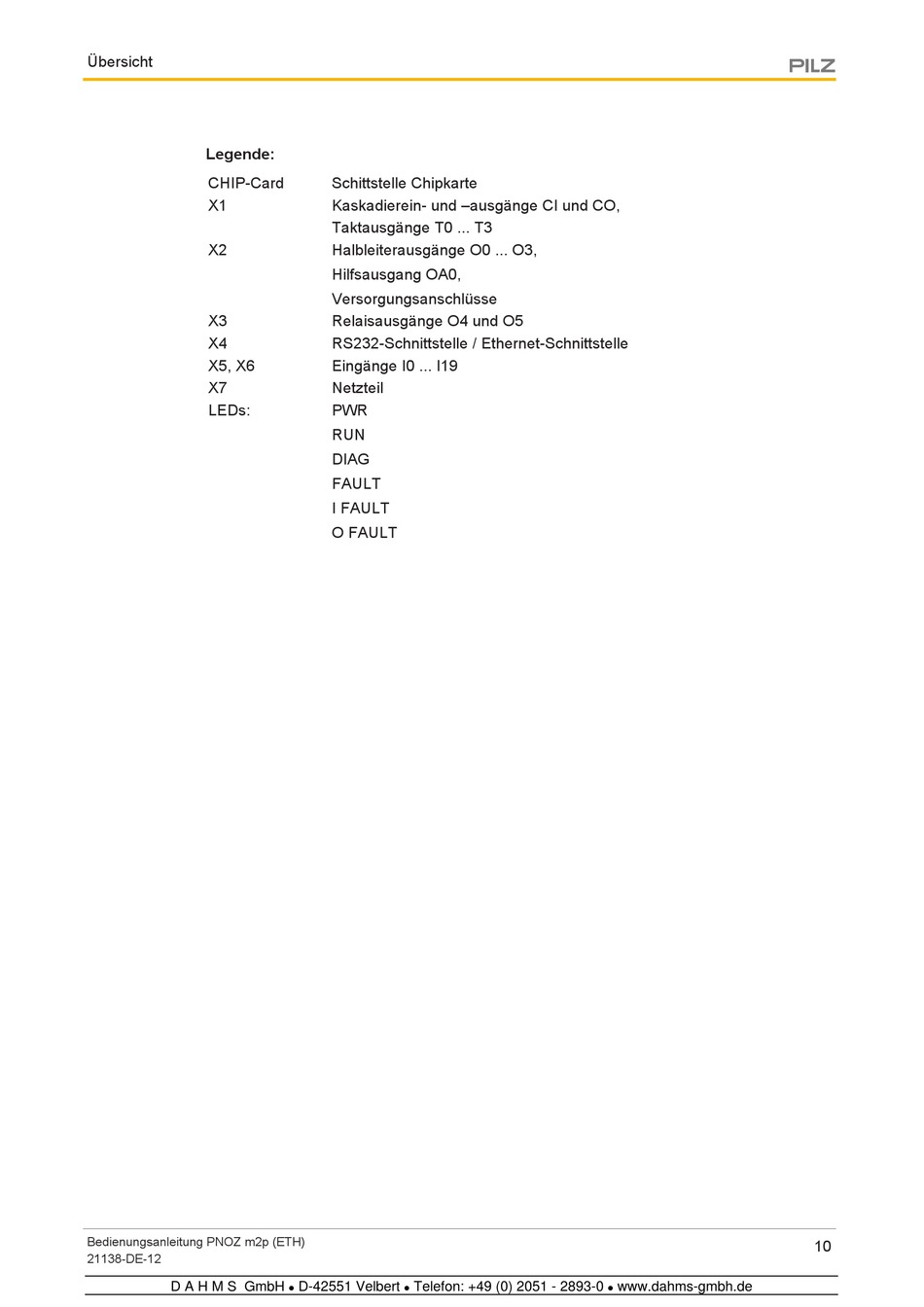

Übersicht
Legende:
CHIP-Card
X1
X2
X3
X4
X5, X6
X7
LEDs:
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-12
D A H M S GmbH
Schittstelle Chipkarte
Kaskadierein- und –ausgänge CI und CO,
Taktausgänge T0 ... T3
Halbleiterausgänge O0 ... O3,
Hilfsausgang OA0,
Versorgungsanschlüsse
Relaisausgänge O4 und O5
RS232-Schnittstelle / Ethernet-Schnittstelle
Eingänge I0 ... I19
Netzteil
PWR
RUN
DIAG
FAULT
I FAULT
O FAULT
