Inbetriebnahme

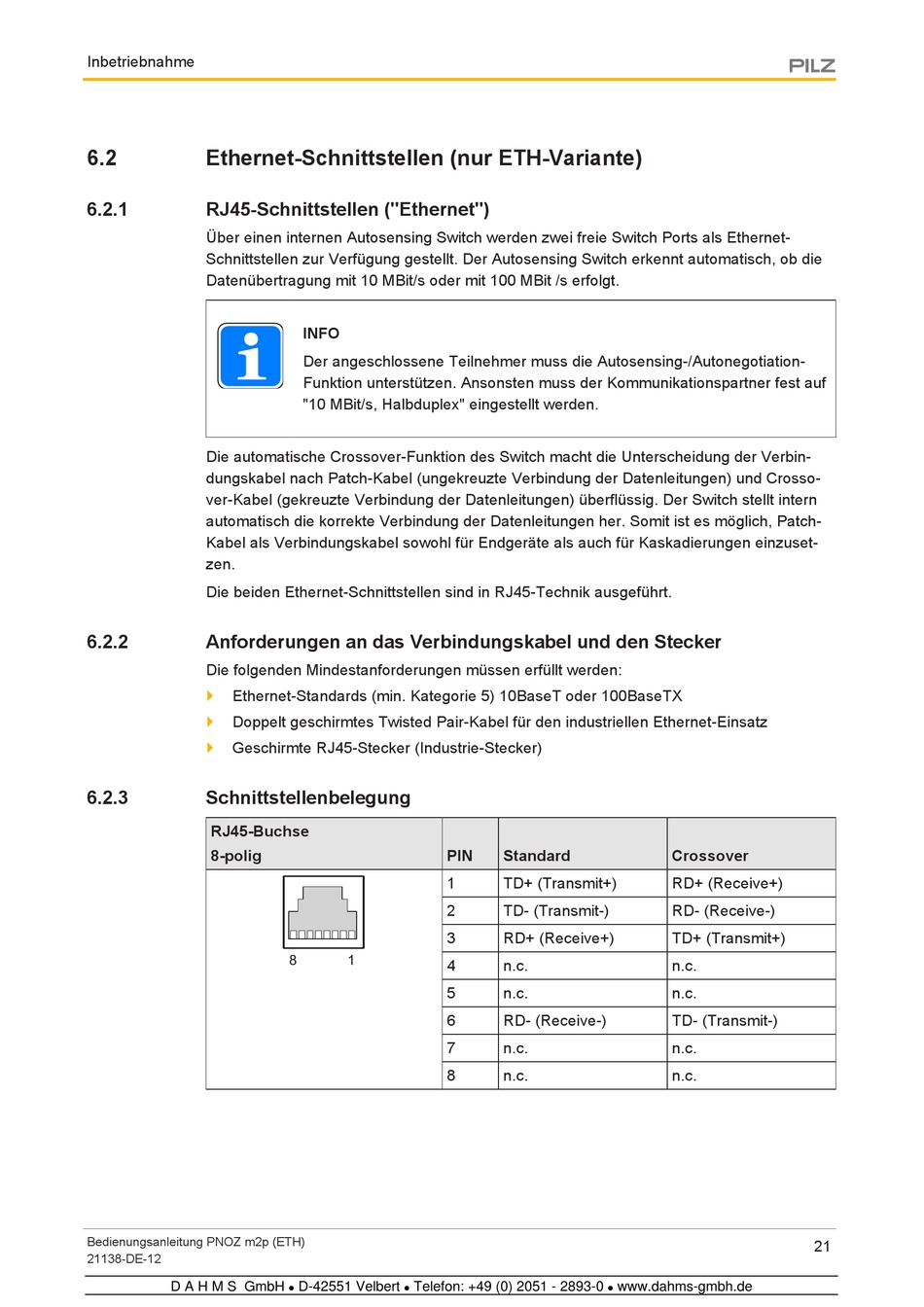

6.2 Ethernet-Schnittstellen (nur ETH-Variante)
6.2.1 RJ45-Schnittstellen ("Ethernet")
Über einen internen Autosensing Switch werden zwei freie Switch Ports als Ethernet-
Schnittstellen zur Verfügung gestellt. Der Autosensing Switch erkennt automatisch, ob die
Datenübertragung mit 10 MBit/s oder mit 100 MBit /s erfolgt.
Die automatische Crossover-Funktion des Switch macht die Unterscheidung der Verbin-
dungskabel nach Patch-Kabel (ungekreuzte Verbindung der Datenleitungen) und Crosso-
ver-Kabel (gekreuzte Verbindung der Datenleitungen) überflüssig. Der Switch stellt intern
automatisch die korrekte Verbindung der Datenleitungen her. Somit ist es möglich, Patch-
Kabel als Verbindungskabel sowohl für Endgeräte als auch für Kaskadierungen einzuset-
zen.
Die beiden Ethernet-Schnittstellen sind in RJ45-Technik ausgeführt.
6.2.2 Anforderungen an das Verbindungskabel und den Stecker
Die folgenden Mindestanforderungen müssen erfüllt werden:
} Ethernet-Standards (min. Kategorie 5) 10BaseT oder 100BaseTX
}
Doppelt geschirmtes Twisted Pair-Kabel für den industriellen Ethernet-Einsatz
}
Geschirmte RJ45-Stecker (Industrie-Stecker)
6.2.3 Schnittstellenbelegung
RJ45-Buchse
8-polig
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-12
D A H M S GmbH
INFO
Der angeschlossene Teilnehmer muss die Autosensing-/Autonegotiation-
Funktion unterstützen. Ansonsten muss der Kommunikationspartner fest auf
"10 MBit/s, Halbduplex" eingestellt werden.
PIN
1
2
3
8 1
4
5
6
7
8
D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0
 
Standard Crossover
TD+ (Transmit+) RD+ (Receive+)
TD- (Transmit-) RD- (Receive-)
RD+ (Receive+) TD+ (Transmit+)
n.c. n.c.
n.c. n.c.
RD- (Receive-) TD- (Transmit-)
n.c. n.c.
n.c. n.c.
