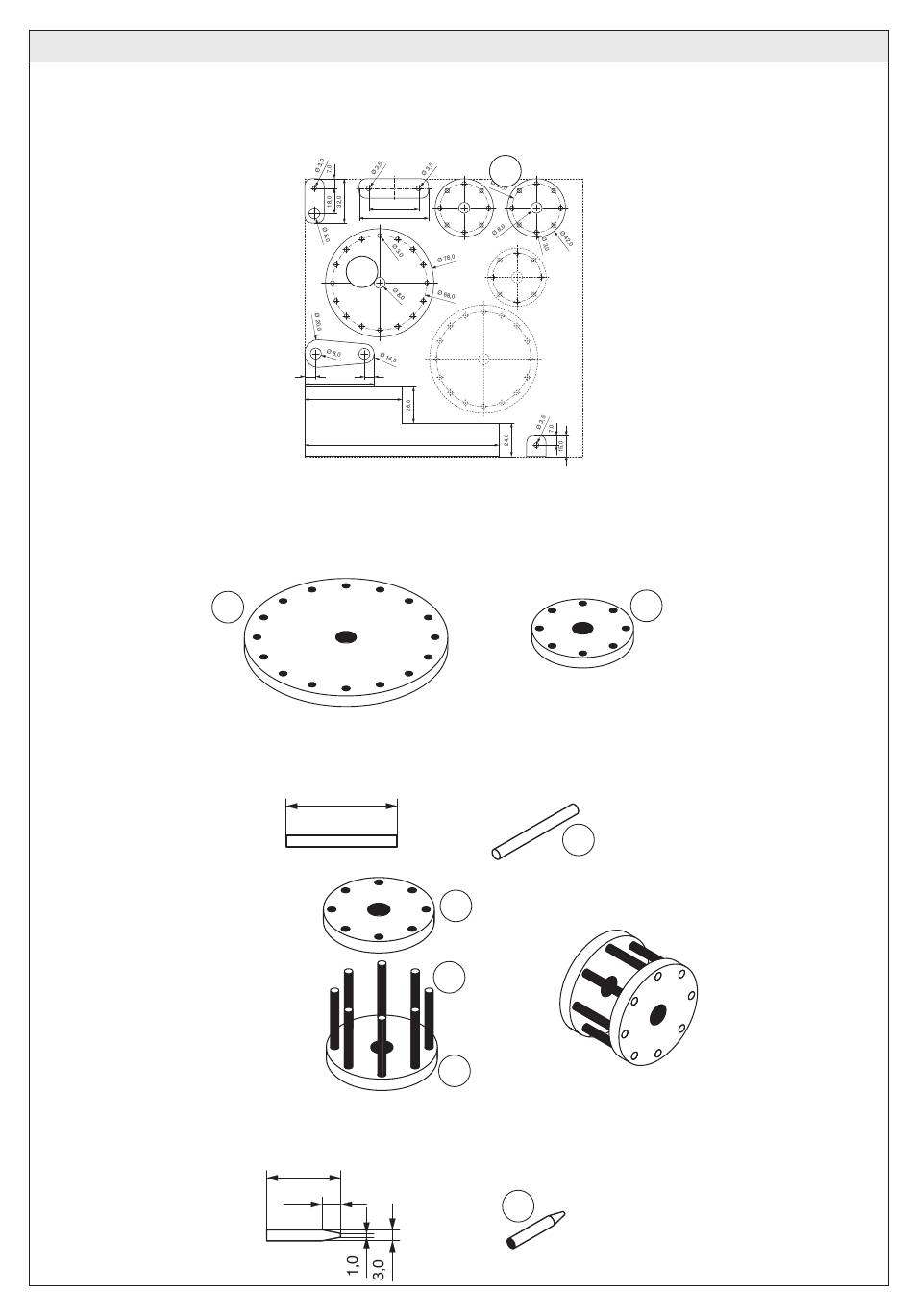

6.2. Herstellung und Montage Antriebsräder
6.2.1 Schablone (s. Seite 15) auf die Sperrholzplatte (2) übertragen.
Hinweis:
Die Sperrholzplatte ist ausreichend groß. Man sollte die Anordnung der Teile nach Schablone
vornehmen (gestrichelte Linien sind für Ersatzteile)!
6.2.2 Zuerst die große (2a) und beide kleine (2b) Scheiben aussägen. Sägeschnitte versäubern.
6.2.3 Nach Möglichkeit beide Scheiben (2b) in einem Arbeitsgang ø3 und ø8 bohren.
Hinweis:
Beim Bohren unbedingt auf Einhaltung der Maße achten!
6.2.4 Anschließend die große Scheibe (2a) ø3 und ø8 bohren.
6.2.5 Von einem Rundstab (6) 8 Stücke mit einer Länge von 30 mm (6b) absägen und versäubern.
6.2.6 Rundstäbe (6b) und Scheiben (2b) nach Zeichnung zum kleinen Antriebsrad zusammenleimen.
6.2.7 Von zwei Rundstäben (6) 16 Stücke mit einer Länge von 20 mm (6c) absägen und nach Zeichnung anspitzen.
8
36,0
50,0
2a
8,0
7,0
50,0
70,0
2a
30,0
20,0
5,0
2b
140,0
2b
6b
2b
6c
2b
6b
D100917#1
