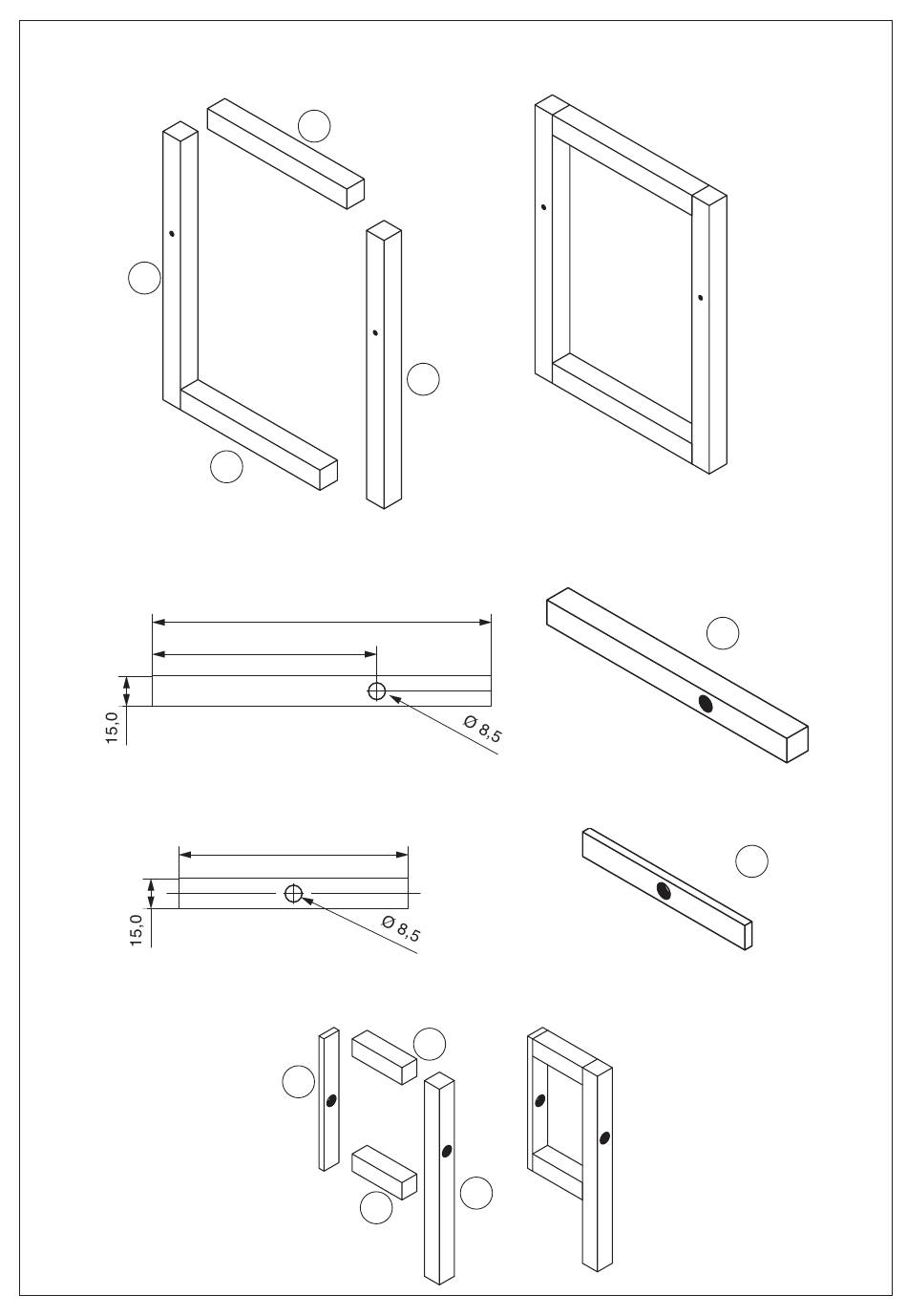

6.1.4 Jeweils zwei Teile (3a) und (3b) zu einem Rahmen zusammenleimen.
Hinweis:
Bohrungen sind alle auf der gleichen Höhe und zeigen alle in die gleiche Richtung!
3a
6.1.5 Eine Leiste (3) 15 x 15 x 250 mm auf 170 mm (3c) kürzen und nach Zeichnung ø 8,5 mm bohren. Sägeschnitt
versäubern.
6.1.6 Eine Leiste (4) 5 x 15 x 150 mm auf 115 mm (4a) kürzen und nach Zeichnung ø 8,5 mm mittig bohren. Säge-
schnitt versäubern.
6.1.7 Aus Leistenresten (3) zwei Stücke (3d) mit ca. 50 mm Länge zuschneiden und Sägeschnitte versäubern.
6.1.8 Teile (3c/3d/4a) nach Zeichnung zum Lagerbock zusammenleimen.
6
3b
3b
170,0
112,5
115,0
4a
3d
3a
3d
3c
3c
4a
