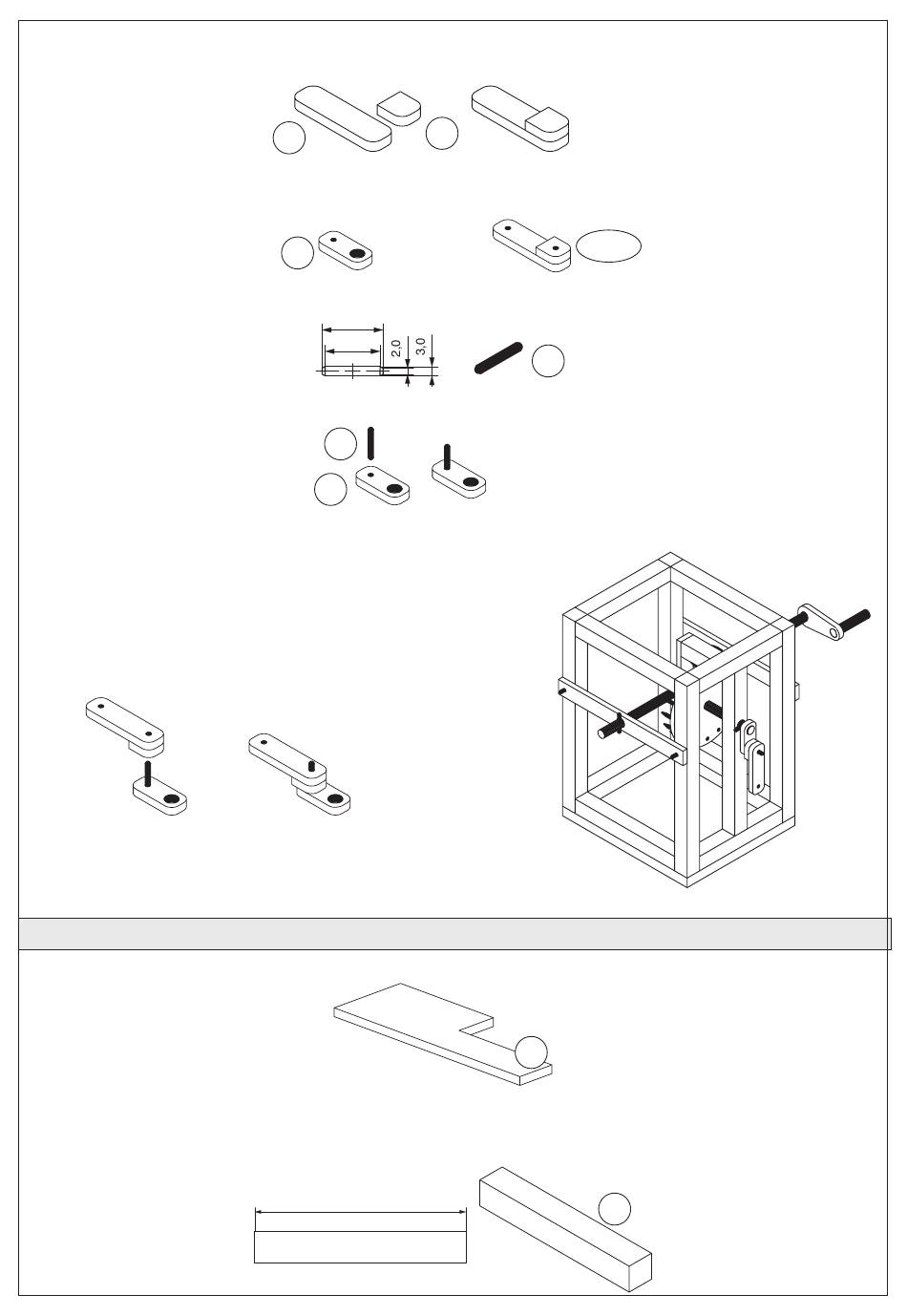

6.3.5 Antriebsteile (2d/2e/2f) aus der Sperrholzplatte sägen.
6.3.6 Teile (2e) und (2f) nach Zeichnung zusammenleimen.
6.3.7 Teil (2d) nach Zeichnung (Schablone) ø 8 und ø 3 mm bohren.
6.3.8 Verleimte Teile (2e/2f) ø 3,5 mm bohren (Schablone).
6. 3.9 Von einem Rundstab (6) einen Stift mit 20 mm Länge absägen und an den Enden leicht anfasen.
6.3.10 Stift (6a) bündig in das Teil (2d) leimen.
6.3.11 Antriebseinheit nach Zeichnung zusammenstecken und auf die Welle (5b) schieben.
Antriebseinheit
6 4. Herstellung und Montage Horizontalantrieb
6.4.1 Lagerbockhalter (2g) aus der Sperrholzplatte (Schablone) sägen und versäubern.
6.4.2 Aus zwei Leisten (3) drei Stützen (3f) mit einer Länge von 100 mm absägen und Sägeschnitte versäubern.
Hinweis:
Maße einhalten! Stützen müssen gleichlang sein!
D100917#1
2f
2e
2d
20,0
18,0
6a
2d
100,0
2e/f
6a
2g
3f
