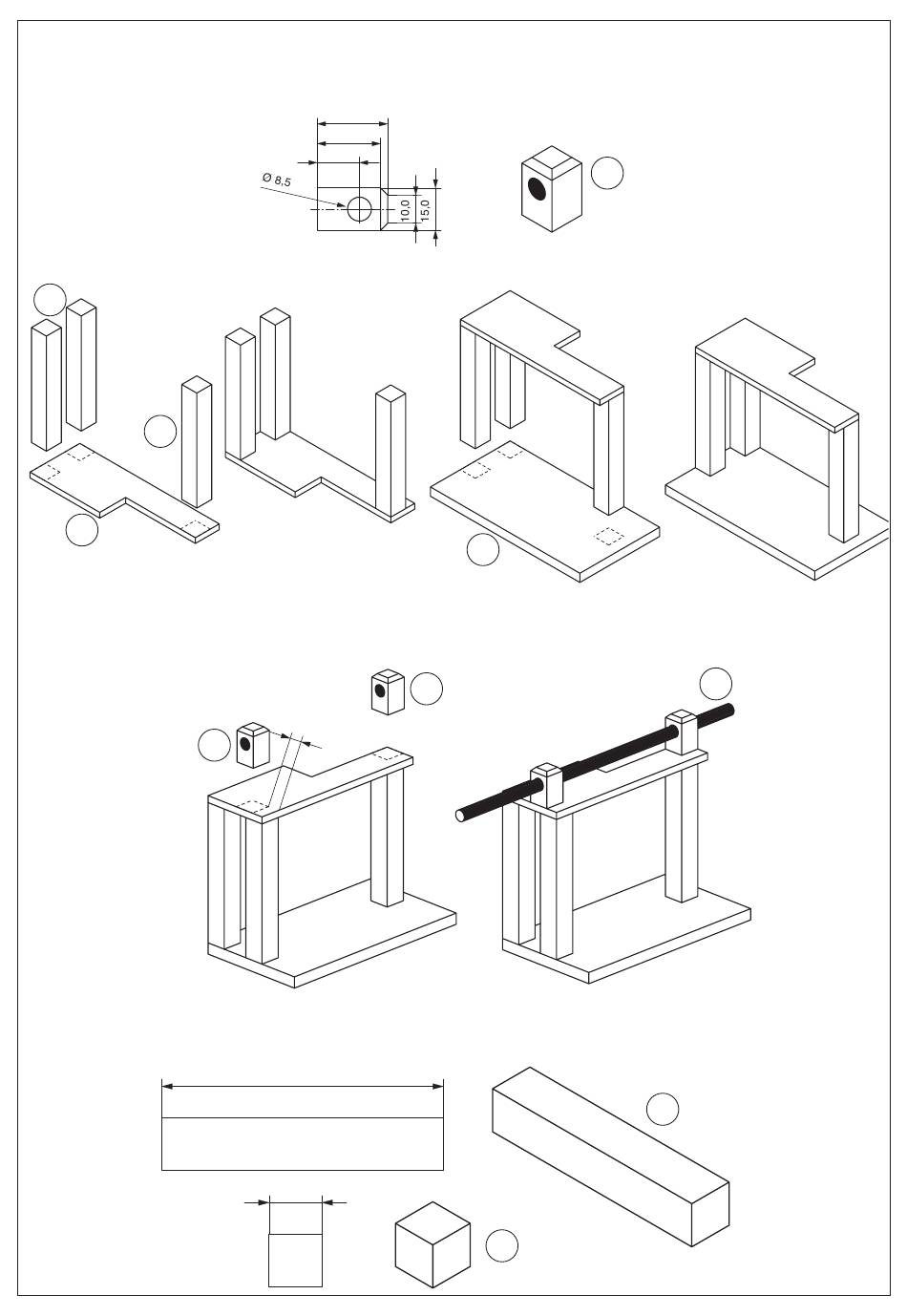

6.4.3 Aus den Reststücken der Leiste (3) zwei Lagerböcke (3g) mit 25 mm ablängen, ø 8,5 mm durchbohren, nach
Zeichnung oben anfasen und Sägeschnitte versäubern.
Hinweis:
Maße einhalten! Bohrungen müssen genau fluchten!
6.4.4 Grundplatte (1b), Stützen (3f) und Lagerbockhalter (2g) nach Zeichnung zusammenleimen.
3f
3f
2g
6.4.5 Lagerböcke (3g) nach Zeichnung auf den Lagerbockhalter (2g) leimen.
Hinweis:
Bohrungen müssen genau fluchten! Den Rundstab (5) ø 8 x 250 mm zum Ausrichten verwenden.
6.4.6 Zur Arretierung des Horizontalantriebes von der letzten Leiste (3) zwei Stücke mit 80 mm (3i) und zwei Stücke
mit 15 mm (3h) ablängen und Sägeschnitte versäubern.
12
25,0
22,5
15,0
3g
80,0
15,0
1b
3g
3i
3g
5
3h
D100917#1
