6. Bauanleitung Übersicht
6.1. Herstellung und Montage Grundgestell
6.2. Herstellung und Montage Antriebsräder
6.3. Herstellung und Montage Kurbel und Antriebsteile
6.4. Herstellung und Montage Vertikal-Antrieb
6.5. Endmontage
6.1. Herstellung und Montage Grundgestell

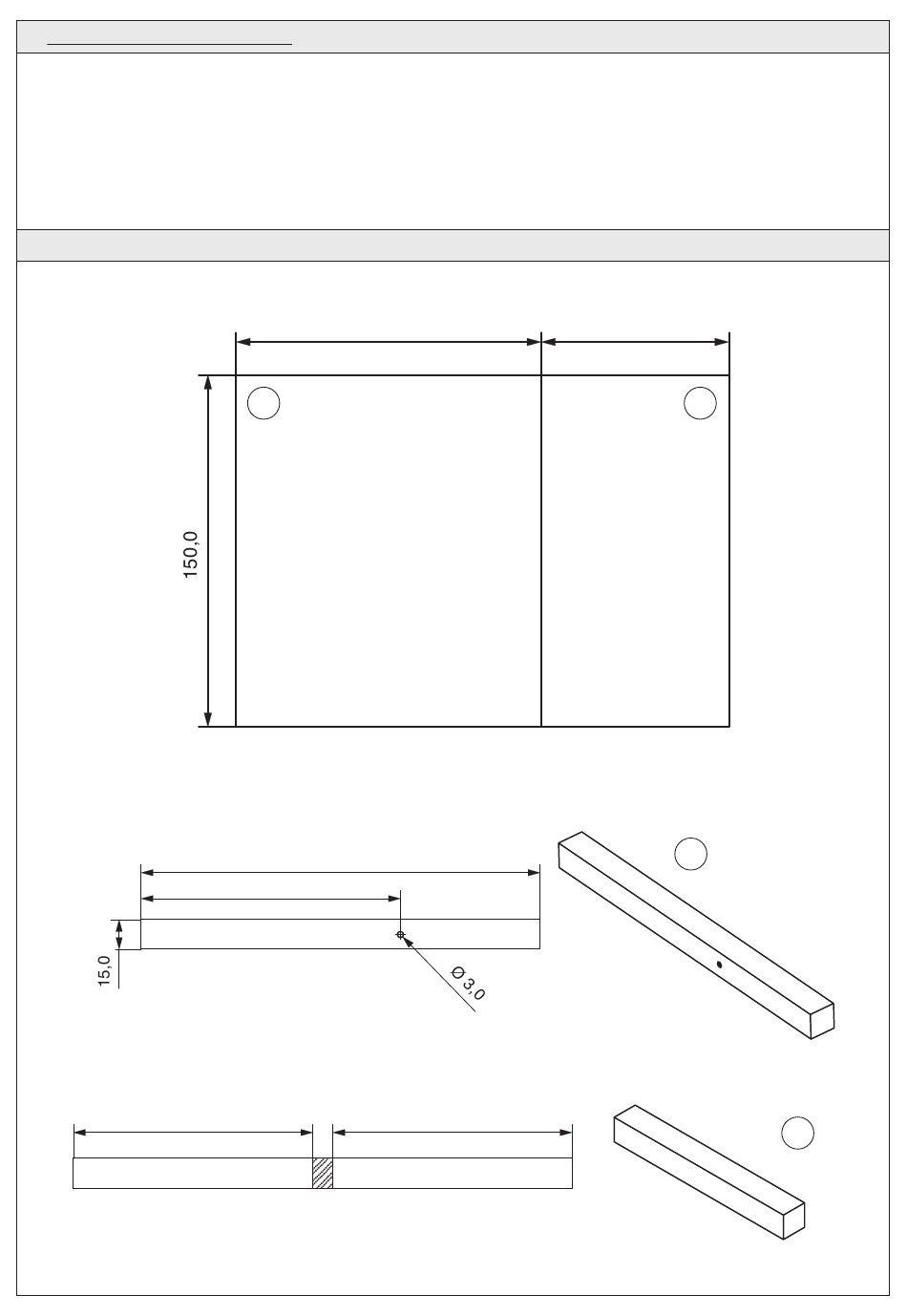

6.1.1 Spanplatte (1) nach Zeichnung teilen. Sägeschnitte versäubern.
6.1.2 Vier Leisten (3) 15 x 15 x 250 mm auf 200 mm Länge (3a) kürzen und nach Zeichnung ø 3mm ca. 10 mm tief
bohren. Anschließend Sägeschnitte versäubern.
Hinweis:
Nicht durchbohren! Reststücke (ca. 50 mm) werden später noch benötigt!
6.1.3 Aus zwei Leisten (3) 15 x 15 x 250 mm vier Zuschnitte (3b) mit 120 mm Länge zusägen und versäubern.
120,0
D100917#1
130,0
1a
200,0
130,0
120,0
80,0
1b
3a
3b
5
