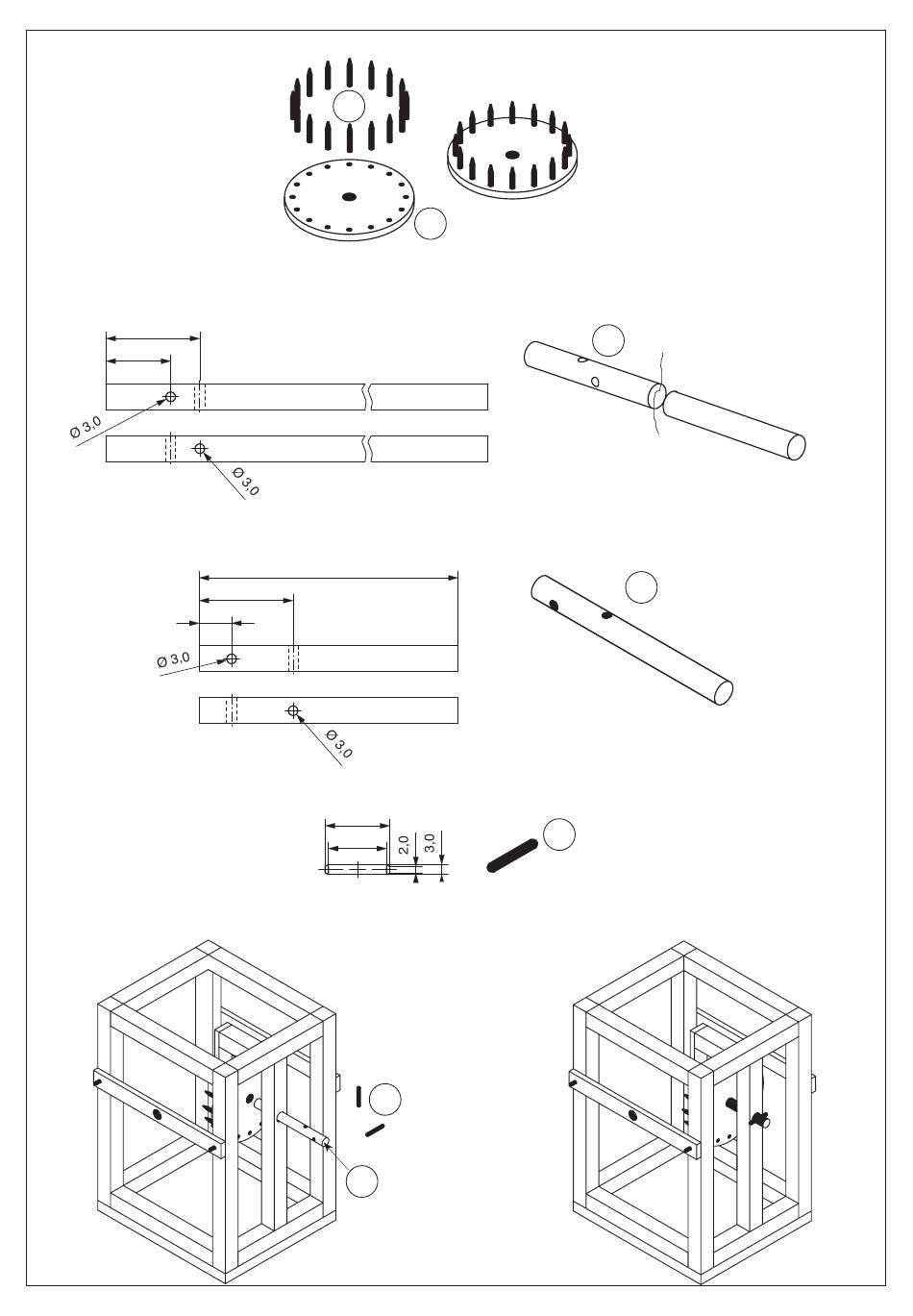

6.2.8 Rundstäbe (6c) mit den Spitzen nach oben bündig in die Scheibe (2a) leimen.
6.2.9 Nach Zeichnung an einem Ende der Welle (5a) ø8 x 250 mm zwei Bohrungen ø 3 mm um 90° versetzt boh-
ren.
29,0
20,0
Hinweis:
Leiste in einem Maschinenschraubstock einspannen
6.2.10 Von einem Rundstab (5) ø8 x 250 mm eine Welle (5b ) mit einer Länge von 80 mm absägen. An einem Ende
10,0
nach Zeichnung zwei Bohrungen ø 3mm um 90° versetzt bohren.
6.2.11 Von einem Rundstab (6) vier Stifte (6a) mit einer Länge von 20 mm abschneiden und jeweils an den Enden
D100917#1
6c
80,0
29,0
20,0
18,0
6a
5b
2a
6a
5a
5b
9
