Create Wind Cup Bedienungsanleitung Seite 62

5. Stecken Sie den Sicherungsstift in das Ende der Aufhängestange und heben Sie die
Kugel an. Stellen Sie sicher, dass der Sicherungsstift mit den Rillen im Inneren der Kugel
ausgerichtet ist, und befestigen Sie die Stellschraube.
Beratung: Um das Einführen der Drähte in die Schiene zu erleichtern, kleben Sie etwas
Isolierband um die Drähte. Dies hilft Ihnen, sie beim Einsetzen in die Leiste zusammenzuhalten.
6. Lösen Sie die Befestigungsschrauben und die Unterlegscheibe von der Oberseite des
Motorgehäuses. Entfernen Sie die Stangenstifte (falls Sie dies noch nicht getan haben).
Stecken Sie die Rosette durch die Stange.
7. Führen Sie die Kabel durch die Stange und ziehen Sie die überschüssigen Kabel von der
Oberseite der Stange ab, um sie festzuziehen.
8. Platzieren Sie die Stange im Motorgehäuse und setzen Sie die zuvor entfernten Stifte
ein. Ziehen Sie die Stellschrauben und Unterlegscheiben fest.
9. Senken Sie die Haube in Richtung Motorgehäuse ab.

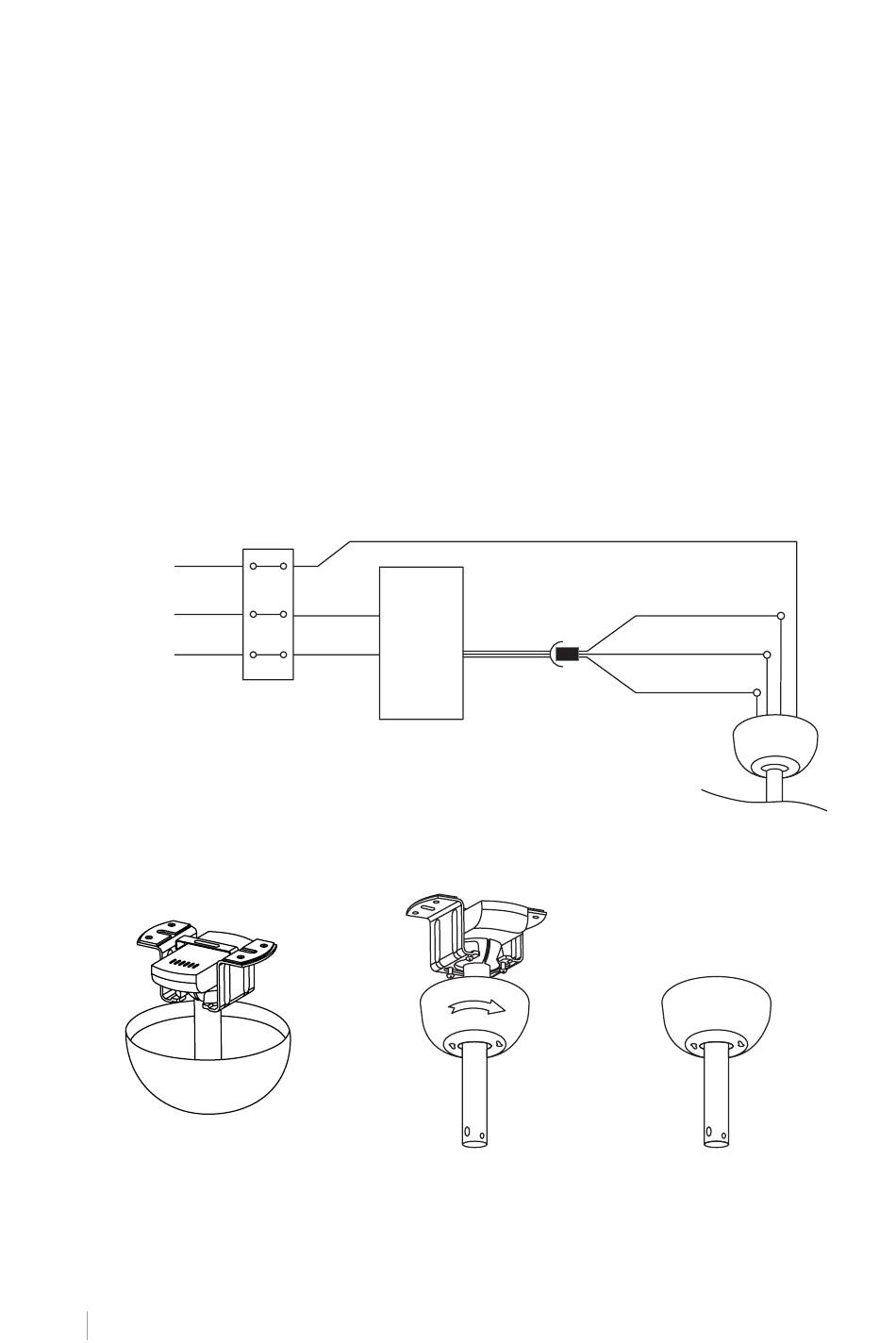

V E RK AB E LU N GSANSCH LUS S
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln
gemäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
Boden
einnehmen
L
N
MO NTAGE D E S DECKE NBALDACH I NS
D EUT SCH
62
Fernbedienungsempfänger
L-Eingang
(schwarz)
Eingang N
(weiß)
Masse (grün/gelb)
DC-L-Motor (grau)
DC-L-Motor (rosa)
DC-L-Motor (rot)
