5. Certifique-se de que o pino de travamento esteja alinhado com as ranhuras dentro da
esfera e fixe o parafuso de fixação.
Conselho: Para facilitar a inserção dos fios na barra, coloque um pouco de fita isolante ao
redor dos fios. Isso ajudará você a mantê-los juntos ao inseri-los na barra.
6. Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor.
Remova os pinos da barra (se ainda não o fez). Insira a roseta através da barra.
7. Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para
apertá-los.
8. Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente.
Aperte os parafusos de fixação e as arruelas.
9. Abaixe a capota em direção à carcaça do motor.

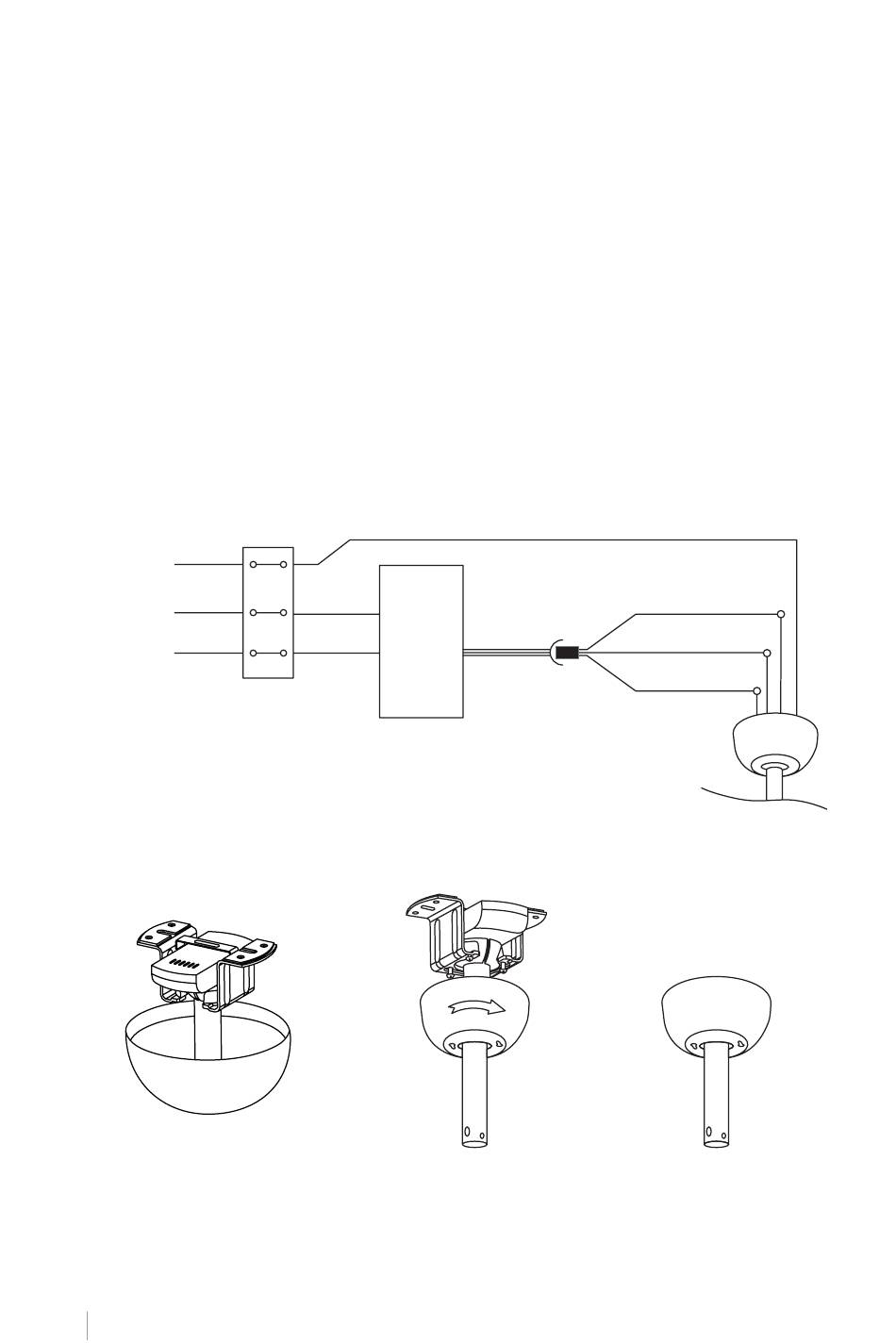

C O NE X ÃO D E F IAÇÃO
Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as
indicações coloridas. Certifique-se de que a conexão esteja firme.
Tome terreno
L
N
MO NTAND O A ROSA DO T E TO
P ORTU GU Ê S
32
Entrada L
(preta)
Receptor
de controle
remoto
Entrada N
(branca)
Chão (verde/amarelo)
Motor DC L (rosa)
Motor DC L (vermelho)
Motor DC L (cinza)
