E SC OLH A D O TI P O DE MO NTAGE M

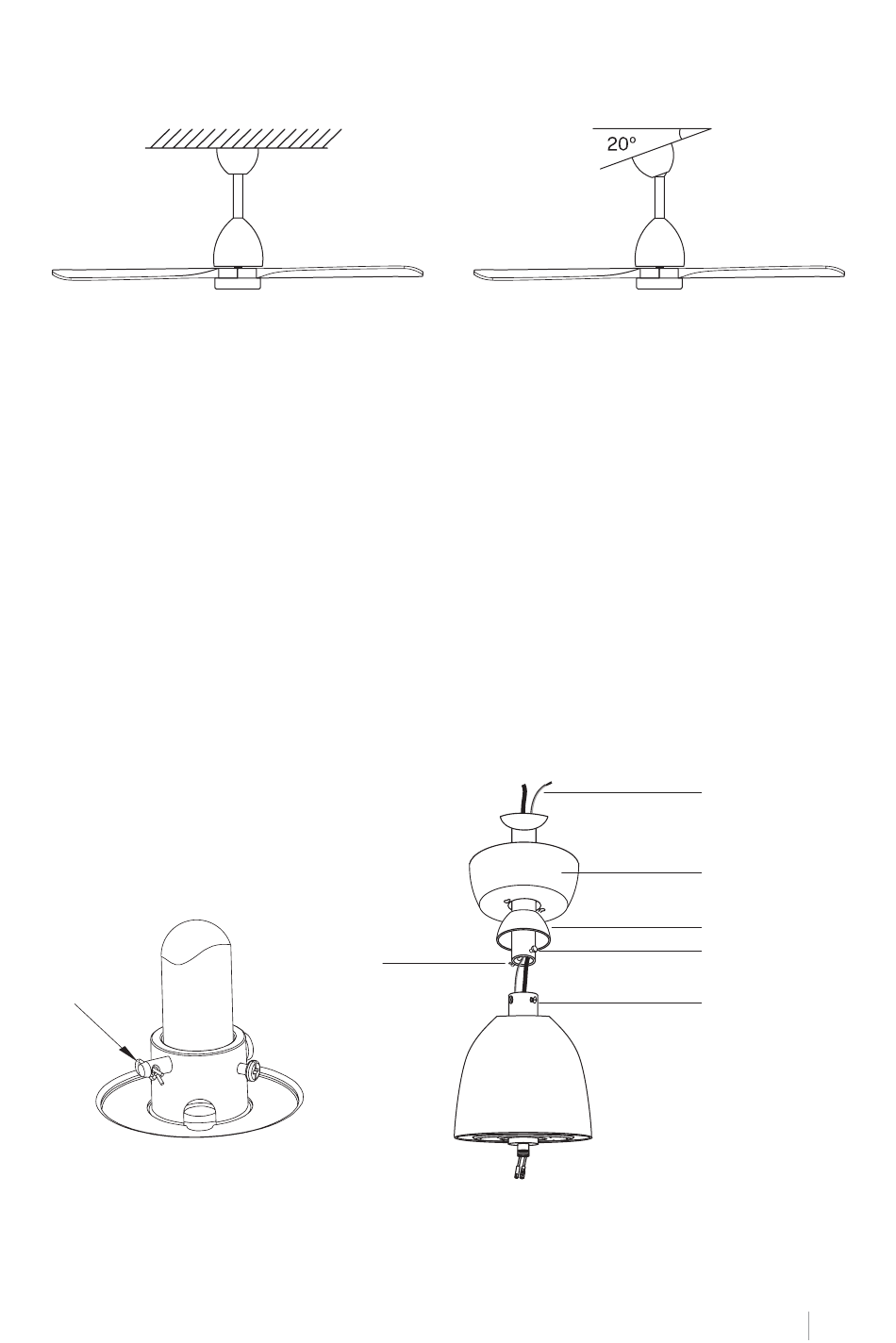

Montagem tradicional
A configuração tradicional fica pendurada
no teto com uma haste.
Este ventilador pode ser instalado em tetos regulares e abobadados e pode estender o com-
primento de suspensão com a haste de suspensão mais longa (fornecida). Para instalar a
barra suspensa, você precisará das seguintes ferramentas: chave de fenda, chave de fenda,
alicate ou chave inglesa ajustável, escada, alicate e fita isolante.
M O NTAND O E PE ND U R ANDO O VE NT IL A D O R
• Se você quiser estender o comprimento de suspensão do seu ventilador, remova a bola da
haste de suspensão e use a haste de extensão adicional (incluída).
• Se você quiser usar a barra de extensão, siga as seguintes instruções:.
1. Para remover a esfera da haste de suspensão, afrouxe o parafuso de fixação e remova
os contrapinos.
2. Abaixe a bola e remova o pino de travamento.
3. Retire a bola da barra suspensa e insira-a na barra suspensa mais longa (a parte superior
da barra tem um orifício para o parafuso de fixação; use-o para prender a barra).
4. Insira o pino de travamento na extremidade da haste de suspensão e levante a bola.
Pino de travamento
Pino de tra-
vamento
Montagem em ângulo
A montagem em ângulo é recomendada em
tetos inclinados ou abobadados.
Cabeamento
florão
Aparar
Parafuso de cabeça
Parafuso de
fixação
