Inhaltszusammenfassung für Create WIND ENGINE

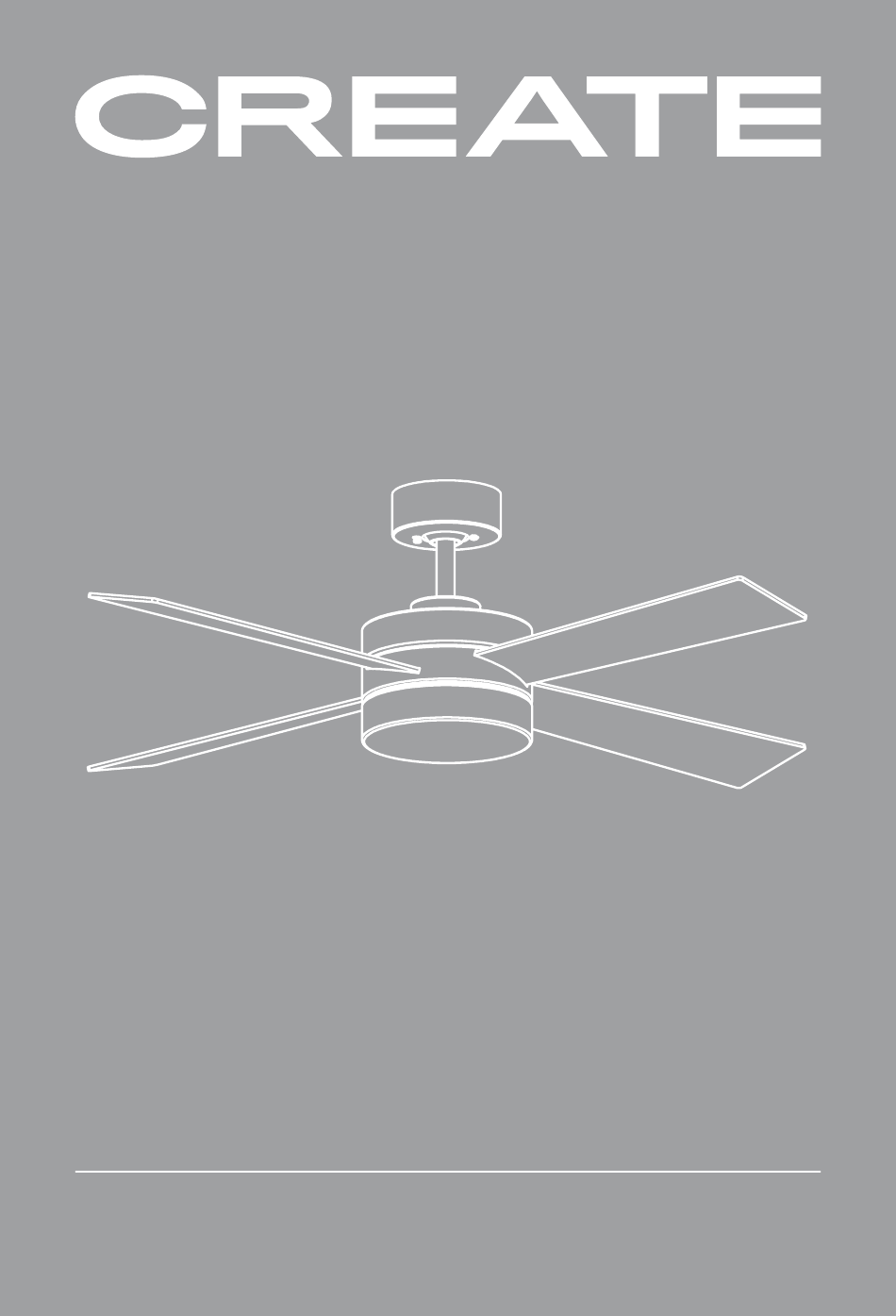

- Seite 1 WIND ENGINE DECKENVENTILATOR MIT LICHT MANUELLE MONTAGE DEUTSCH...
- Seite 4 WIND ENGINE To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
-
Seite 5: Inhaltsverzeichnis
WIND ENGINE INDEX Li e fe ru mfan g S c h r itt 1. H olzd ac h S c h r itt 1. B eto nde cke S c h r itt 1. Zw i s che ndec ke Wa h l d e r H öh e... -
Seite 6: Lieferumfang
LIEFERUMFANG BLUME Treiber FERNBEDIENUNG LED-PLATTE VERZIERER MOTORHALTER (x4) TRANSPARENTE BLÄTTER TULIPA SCHAFT ERWEITERUNGSLEISTE MONTAGEHALTERUNG MOTORVERZIERUNG (1) Dehnschrauben SCHRAUBEN FÜR AUSGLEICHSATZ TRIMMUNG + MOTOR (2) HOLZSCHRAUBEN SPLEISSKLEMMEN AUFMERKSAMKEIT! Bevor Sie mit der Montage beginnen, denken Sie daran, das Licht von der Schalttafel zu trennen, um keinen Stromschlag zu erleiden. -
Seite 7: Schritt 1. Holzdach
SCHRITT 1. HOLZDACH TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN (2) HOLZSCHRAUBEN OPTIONAL JE NACH DACHART Markieren Sie mit einem Bleistift die 4 Lö- Gegebenenfalls müssen Sie je nach Art cher des Stückes K auf dem Dach. des Daches einen Bohrer verwenden, um das Loch in das Holz zu bohren. -
Seite 8: Schritt 1. Betondecke
SCHRITT 1. BETONDECKE TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN (1) Dehnschrauben zerlege das Teil M es in Stücke zu trennen. Ø8mm Markieren Sie mit einem Bleistift die 2 Mit Hilfe einer Bohrmaschine mit einem mittleren Löcher des Stücks K an der De- Bohrer Ø8 mm die beiden entsprechenden cke mit dem gleichen Stück als Führung. - Seite 9 das Stück platzieren K Passen Sie ihre Lö- Geben Sie das Teil in der Reihenfolge ein cher mit den Schrauben an M1. Stellen Sie M2, M3 und dann die Nuss M4. sicher, dass sich die Deckenkabel auf einer Seite des Stücks befinden K. das Stück festziehen M4 mit einem Stellen Sie sicher, dass das Teil K Es ist Schraubenschlüssel Nr.
-
Seite 10: Schritt 1. Zwischendecke
SCHRITT 1. ZWISCHENDECKE TEILE UND WERKZEUGE MATERIAL NICHT ENTHALTEN BEFESTIGUNGSSCHRAUBEN MIT FEDERHEBEL Mit Hilfe eines Bohrers die 2 entsprechen- Markieren Sie die 2 zentralen Löcher des Stücks an der Decke mit einem Bleistift K Ver- den Löcher bohren. wenden Sie das gleiche Stück als Führung. Führen Sie die Befestigungsschrauben in das Stück platzieren K und schrauben Sie die Löcher ein und stellen Sie sicher, dass... -
Seite 11: Wahl Der Höhe
WAHL DER HÖHE Bevor beginnen, wäh- gewünschte Höhe aus. (10 cm +/-) Sie müssen zwischen der Höhe des Stücks wählen I Welle J. · Wenn Sie die Höhe des Stücks wählen J, Sie müs- sen die nachstehenden Anweisungen befolgen. · Wenn Sie die Höhe des Stücks wählen I, gehen Sie NEIGUNGSUNTERSTÜTZUNG direkt zu Schritt 2 (Seite 12). -
Seite 12: Schritt 2. Montage Des Hauptkörpers
Lassen Sie die Neigungs- Ziehen beiden Setzen Sie den Stift wieder halterung auf dem Stift ein- Schrauben Nei- in das Stück J. rasten. gungshalterung mit dem Schraubendreher fest. Sichern Sie den Stift mit Das Stück ist schon J ein- dem Sicherungsstück, da- satzbereit. - Seite 13 das Stück einlegen L Wie im Sobald die Stücke eingefügt sind A Y L, Sie müssen die Ka- Bild gezeigt. bel des Teils einführen H innerhalb der Bar. Wenn Sie möch- ten, können Sie die Drähte nach unten kleben, um es mehr zu machen einfach, sie nach innen zu führen.
-
Seite 14: Schritt 3. Treiberverbindung
Sobald die Stange gut am Stück verankert ist H, Schiebestück L Nieder. Der Hauptkörper des Lüftermotors wird zusammenge- baut. SCHRITT 3. TREIBERVERBINDUNG Treiber SPLEISSKLEMMEN Denken Sie daran, die Kerbe Stecken Sie die Neigungs- Bevor Sie fortfahren, über- an der Neigungshalterung halterung in den Schlitz am prüfen Sie, ob die zentrale nach hinten zu setzen, da-... - Seite 15 Verbinden Sie die Teilverbindungen B. mit den Anschlüssen Sobald die Kabel ange- von Motor, jeweils mit der entsprechenden Farbe. schlossen sind, setzen Sie das Teil ein B. innerhalb des Stückes K, Wie im Bild ge- zeigt. Wählen Sie alle Erdungska- Platzieren Sie das Teil Sie müssen die restlichen bel aus und schließen Sie...
- Seite 16 Schiebestück A nach oben, um es auf die vorstehenden Drehen Sie das Teil nach Schrauben des Teils zu montieren K. dem Anbringen A nach links. Ziehen Sie schließlich mit Hilfe eines Schraubendrehers die Schrauben fest, damit das Teil gut befestigt ist. DEUTSCH...
-
Seite 17: Schritt 4. Klingenmontage
SCHRITT 4. KLINGENMONTAGE (x4) TRANSPARENTE BLÄTTER Wenn der Motor gut plat- Setzen Sie die erste Klinge ein E mit Unterlegscheiben und ziert ist, beginnen wir mit Schrauben befestigen Q mit Hilfe des Schraubendrehers, der Montage der Blätter E. ohne sie zu fest anzuziehen, um den Rest anbringen zu kön- nen. -
Seite 18: Schritt 5. Anpassen Der Verkleidung
SCHRITT 5. ANPASSEN DER VERKLEIDUNG Entfernen Sie mit einem Schraubendreher die 3 mittleren Führen Sie die Lüfterkabel Schrauben vom Motor zur späteren Verwendung. Wenn die- durch das Mittelloch des se Schrauben in einem versiegelten Beutel geliefert wer- Teils G. den, verwenden Sie sie für diesen Schritt. das Stück platzieren G Aus- Lassen Sie die blauen und weißen Drähte aus dem Loch he- richtung der Löcher mit den... -
Seite 19: Schritt 6. Led-Board-Anschluss
SCHRITT 6. LED-BOARD-ANSCHLUSS Verbinden Sie die Teildrähte D zu denen des Lüfters, die die Anschlüsse verbinden, jedes Kabel mit der gleichen Farbe. Dann das Teil befestigen D mit Hilfe der Magnete am Lüfter an, damit er an Ort und Stelle bleibt. -
Seite 20: Schritt 7. Platzierung Von La Tulipa
SCHRITT 7. PLATZIERUNG VON LA TULIPA das Stück platzieren F am Ventilator durch Aufschnappen auf den Motor. Vergessen Sie nicht, das Teil zu überprüfen G es ist gut befestigt. Nach der Überprüfung kön- nen Sie den Strom anschlie- ßen und Ihren neuen Venti- lator mit Licht genießen. -
Seite 21: Auswuchtkit Für Klingen
AUSWUCHTKIT FÜR KLINGEN Ihr Deckenventilator kann aufgrund von Unregelmäßigkeiten in den Flügeln oder Halte- rungen beim Betrieb Probleme mit der Flügelbalance haben. Darüber hinaus können eine falsche Montage des Systems oder verdrehte Lager zusätzliche Probleme verursachen. Zur Behebung dieser Probleme wird folgende Vorgehensweise empfohlen: 1. - Seite 24 DEUTSCH...
