4. Inserte el pasador de bloqueo en el extremo de la barra de suspensión y eleve la bola.
Asegúrese de que el pasador de bloqueo está alineado con las ranuras del interior de la
bola y fije el tornillo de fijación.
Consejo: Para facilitar la introducción de los cables en la barra, coloque un poco de cinta aislante
alrededor de los cables. Esto le ayudará a mantenerlos juntos mientras los inserta en la barra.
5. Afloje los tornillos de fijación y la arandela de la parte superior de la carcasa del motor.
Retire los pasadores de la barra (si no lo ha hecho aún). Introduzca el florón por la barra.
6. Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de
la barra para ajustarlos.
7. Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró
anteriormente. Ajuste los tornillos de fijación y las arandelas.
8. Baje el florón hacia la carcasa del motor.

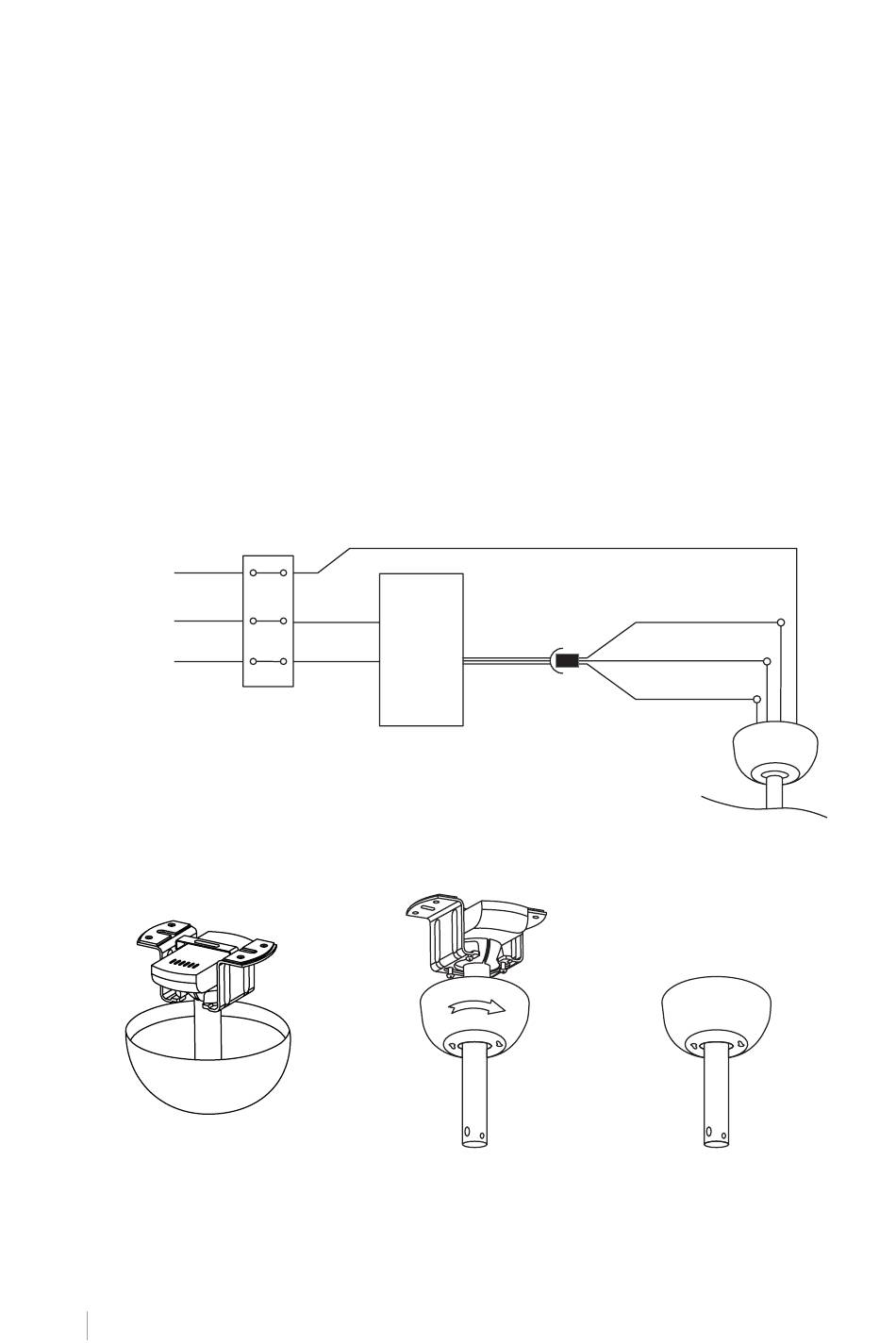

C O NE XI ÓN D E L CAB LEADO
Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
MO NTA JE D E L FLORÓN
E SPAÑOL
22
Toma tierra (verde / amarilla)
Entrada L
(negro)
Receptor
del mando
a distancia
Entrada N
(blanco)
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
