Geräteaufbau
5
Beispiel Typenschild und Typenbezeichnung Elektronik
5.6.2
Elektronikdeckel (Außen)
5.7
Beispiel Typenschild und Typenbezeichnung Elektronik
5.7.1
Typenschild
5.7.2
Typenbezeichnung Elektronikdeckel (Controller)
48
Produkthandbuch – MOVI-C

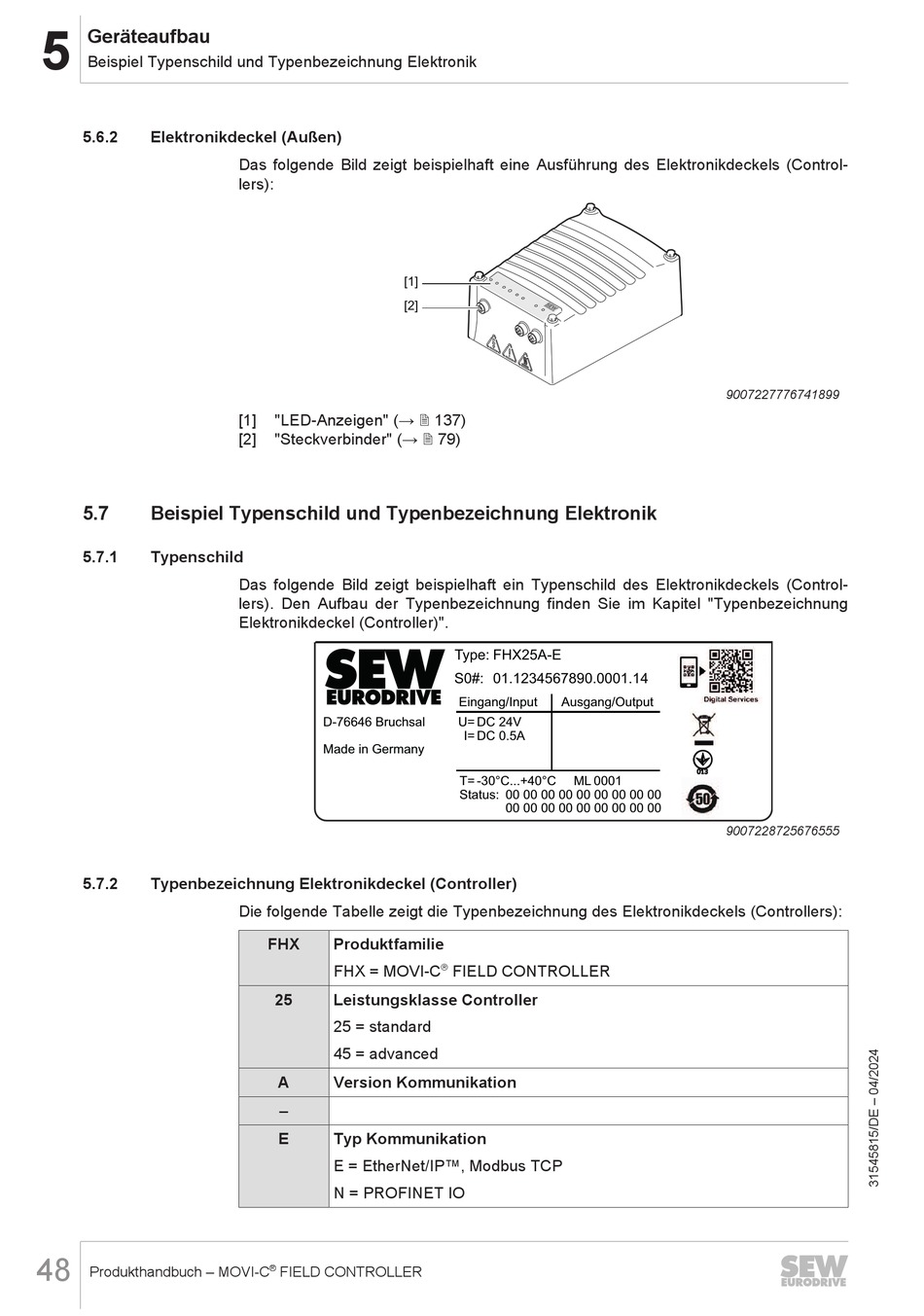

Das folgende Bild zeigt beispielhaft eine Ausführung des Elektronikdeckels (Control-
lers):
[1]
[2]
[1]
"LED-Anzeigen" (→ 2 137)
[2]
"Steckverbinder" (→ 2 79)
Das folgende Bild zeigt beispielhaft ein Typenschild des Elektronikdeckels (Control-
lers). Den Aufbau der Typenbezeichnung finden Sie im Kapitel "Typenbezeichnung
Elektronikdeckel (Controller)".
D-76646 Bruchsal
Made in Germany
Die folgende Tabelle zeigt die Typenbezeichnung des Elektronikdeckels (Controllers):
FHX
Produktfamilie
FHX = MOVI-C
25
Leistungsklasse Controller
25 = standard
45 = advanced
A
Version Kommunikation
–
E
Typ Kommunikation
E = EtherNet/IP™, Modbus TCP
N = PROFINET IO
®
FIELD CONTROLLER
Type: FHX25A-E
S0#: 01.1234567890.0001.14
Eingang/Input
Ausgang/Output
U= DC 24V
I= DC 0.5A
T= -30°C...+40°C
ML 0001
Status: 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00
®
FIELD CONTROLLER
9007227776741899
9007228725676555
