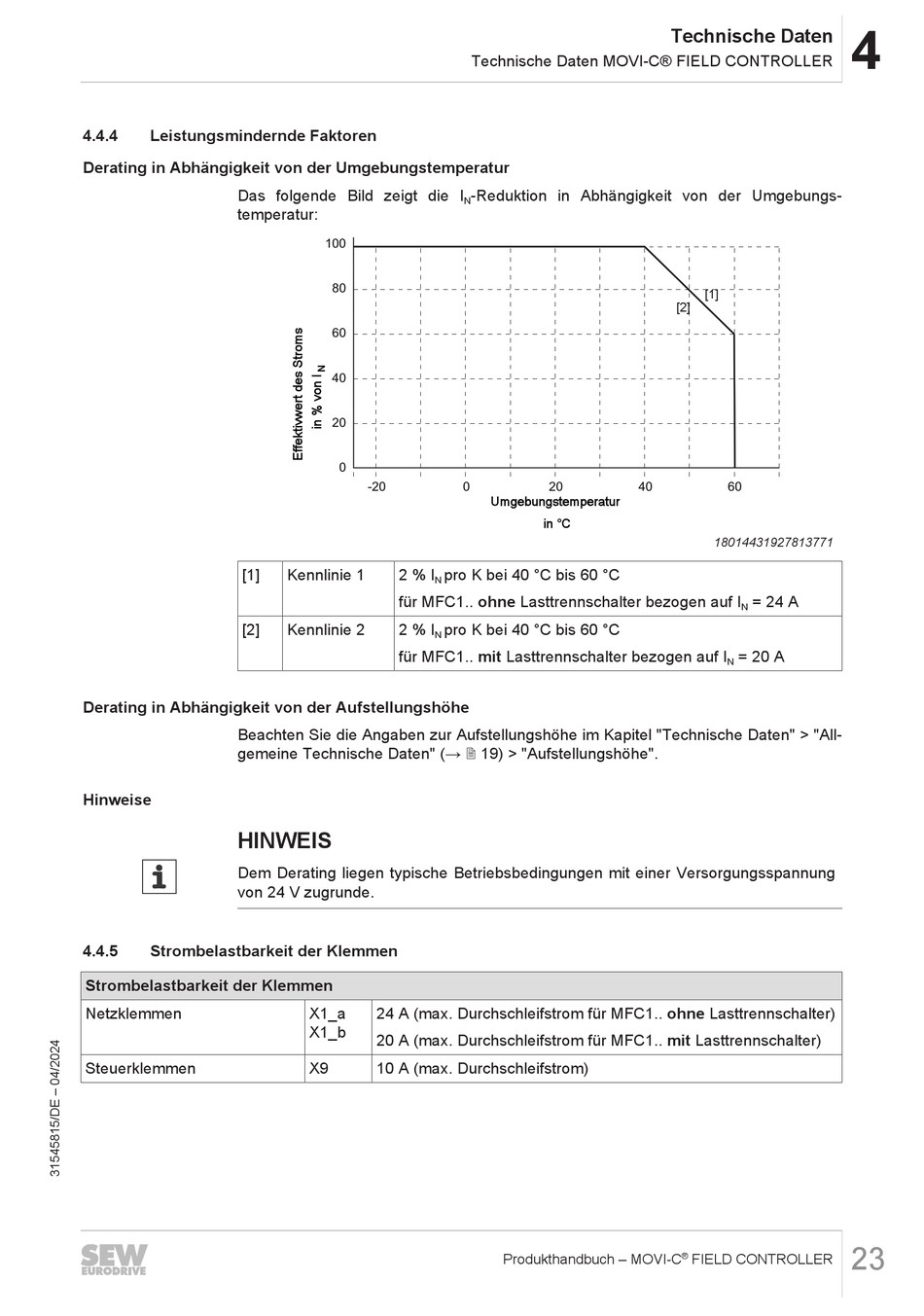

4.4.4
Leistungsmindernde Faktoren
Derating in Abhängigkeit von der Umgebungstemperatur
Das folgende Bild zeigt die I
temperatur:
[1]
[2]
Derating in Abhängigkeit von der Aufstellungshöhe
Beachten Sie die Angaben zur Aufstellungshöhe im Kapitel "Technische Daten" > "All-
gemeine Technische Daten" (→ 2 19) > "Aufstellungshöhe".
Hinweise
HINWEIS
Dem Derating liegen typische Betriebsbedingungen mit einer Versorgungsspannung
von 24 V zugrunde.
4.4.5
Strombelastbarkeit der Klemmen
Strombelastbarkeit der Klemmen
Netzklemmen
Steuerklemmen
100
80
60
40
20
0
-20
Kennlinie 1
2 % I
pro K bei 40 °C bis 60 °C
N
für MFC1.. ohne Lasttrennschalter bezogen auf I
Kennlinie 2
2 % I
pro K bei 40 °C bis 60 °C
N
für MFC1.. mit Lasttrennschalter bezogen auf I
X1_a
24 A (max. Durchschleifstrom für MFC1.. ohne Lasttrennschalter)
X1_b
20 A (max. Durchschleifstrom für MFC1.. mit Lasttrennschalter)
X9
10 A (max. Durchschleifstrom)
Technische Daten MOVI-C® FIELD CONTROLLER
-Reduktion in Abhängigkeit von der Umgebungs-
N
0
20
Umgebungstemperatur
in °C
Produkthandbuch – MOVI-C
Technische Daten
[1]
[2]
40
60
18014431927813771
= 24 A
N
= 20 A
N
®
FIELD CONTROLLER
4
23
