4.3

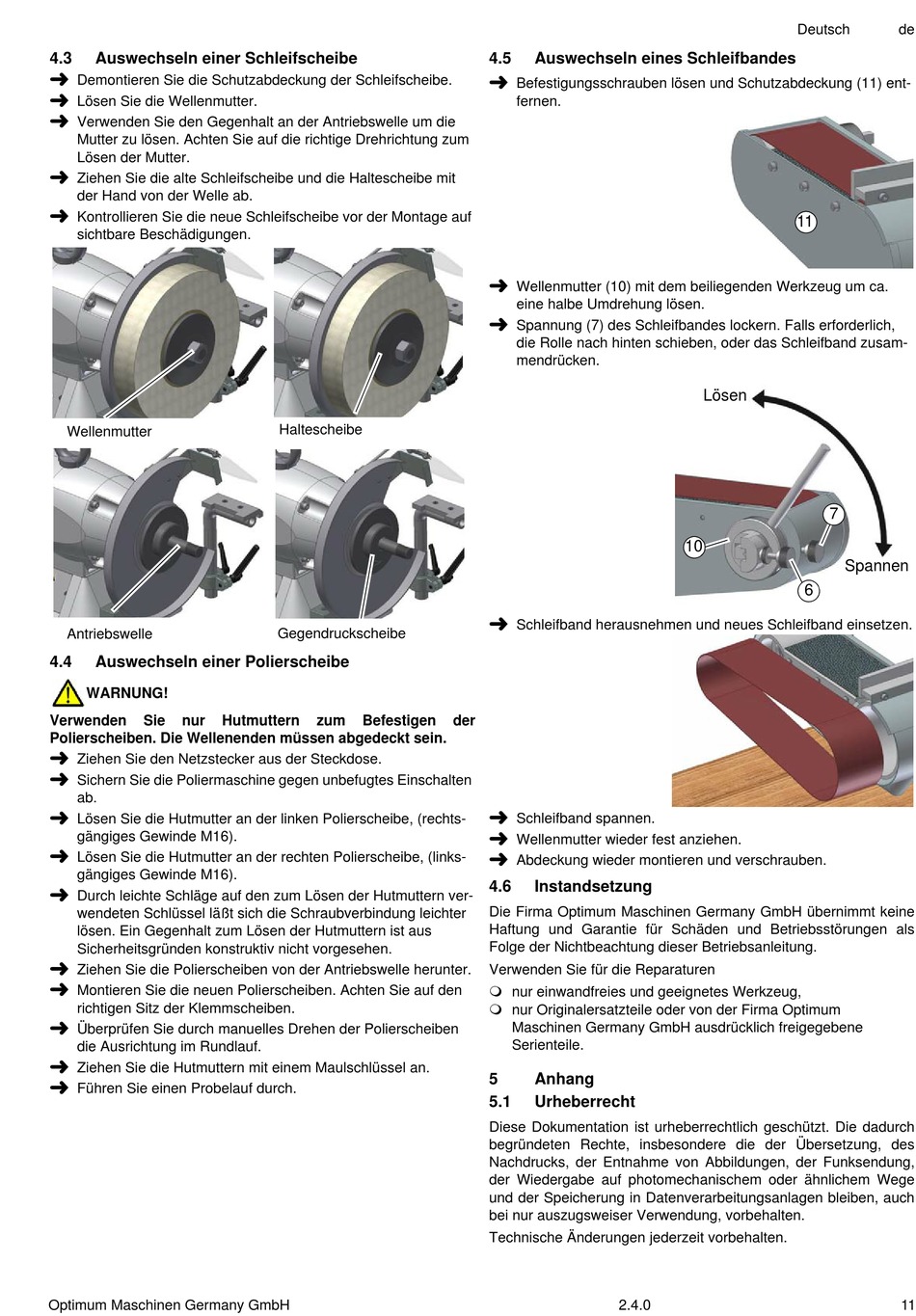

Auswechseln einer Schleifscheibe
Demontieren Sie die Schutzabdeckung der Schleifscheibe.
Lösen Sie die Wellenmutter.
Verwenden Sie den Gegenhalt an der Antriebswelle um die
Mutter zu lösen. Achten Sie auf die richtige Drehrichtung zum
Lösen der Mutter.
Ziehen Sie die alte Schleifscheibe und die Haltescheibe mit
der Hand von der Welle ab.
Kontrollieren Sie die neue Schleifscheibe vor der Montage auf
sichtbare Beschädigungen.
Wellenmutter
Antriebswelle
4.4
Auswechseln einer Polierscheibe
WARNUNG!
Verwenden
Sie
nur
Hutmuttern
Polierscheiben. Die Wellenenden müssen abgedeckt sein.
Ziehen Sie den Netzstecker aus der Steckdose.
Sichern Sie die Poliermaschine gegen unbefugtes Einschalten
ab.
Lösen Sie die Hutmutter an der linken Polierscheibe, (rechts-
gängiges Gewinde M16).
Lösen Sie die Hutmutter an der rechten Polierscheibe, (links-
gängiges Gewinde M16).
Durch leichte Schläge auf den zum Lösen der Hutmuttern ver-
wendeten Schlüssel läßt sich die Schraubverbindung leichter
lösen. Ein Gegenhalt zum Lösen der Hutmuttern ist aus
Sicherheitsgründen konstruktiv nicht vorgesehen.
Ziehen Sie die Polierscheiben von der Antriebswelle herunter.
Montieren Sie die neuen Polierscheiben. Achten Sie auf den
richtigen Sitz der Klemmscheiben.
Überprüfen Sie durch manuelles Drehen der Polierscheiben
die Ausrichtung im Rundlauf.
Ziehen Sie die Hutmuttern mit einem Maulschlüssel an.
Führen Sie einen Probelauf durch.
Optimum Maschinen Germany GmbH
Haltescheibe
Gegendruckscheibe
zum
Befestigen
4.5
Auswechseln eines Schleifbandes
Befestigungsschrauben lösen und Schutzabdeckung (11) ent-
fernen.
Wellenmutter (10) mit dem beiliegenden Werkzeug um ca.
eine halbe Umdrehung lösen.
Spannung (7) des Schleifbandes lockern. Falls erforderlich,
die Rolle nach hinten schieben, oder das Schleifband zusam-
mendrücken.
Schleifband herausnehmen und neues Schleifband einsetzen.
der
Schleifband spannen.
Wellenmutter wieder fest anziehen.
Abdeckung wieder montieren und verschrauben.
4.6
Instandsetzung
Die Firma Optimum Maschinen Germany GmbH übernimmt keine
Haftung und Garantie für Schäden und Betriebsstörungen als
Folge der Nichtbeachtung dieser Betriebsanleitung.
Verwenden Sie für die Reparaturen
nur einwandfreies und geeignetes Werkzeug,
nur Originalersatzteile oder von der Firma Optimum
Maschinen Germany GmbH ausdrücklich freigegebene
Serienteile.
5
Anhang
5.1
Urheberrecht
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch
begründeten Rechte, insbesondere die der Übersetzung, des
Nachdrucks, der Entnahme von Abbildungen, der Funksendung,
der Wiedergabe auf photomechanischem oder ähnlichem Wege
und der Speicherung in Datenverarbeitungsanlagen bleiben, auch
bei nur auszugsweiser Verwendung, vorbehalten.
Technische Änderungen jederzeit vorbehalten.
2.4.0
Deutsch
11
Lösen
7
10
Spannen
6
de
11
