3.6

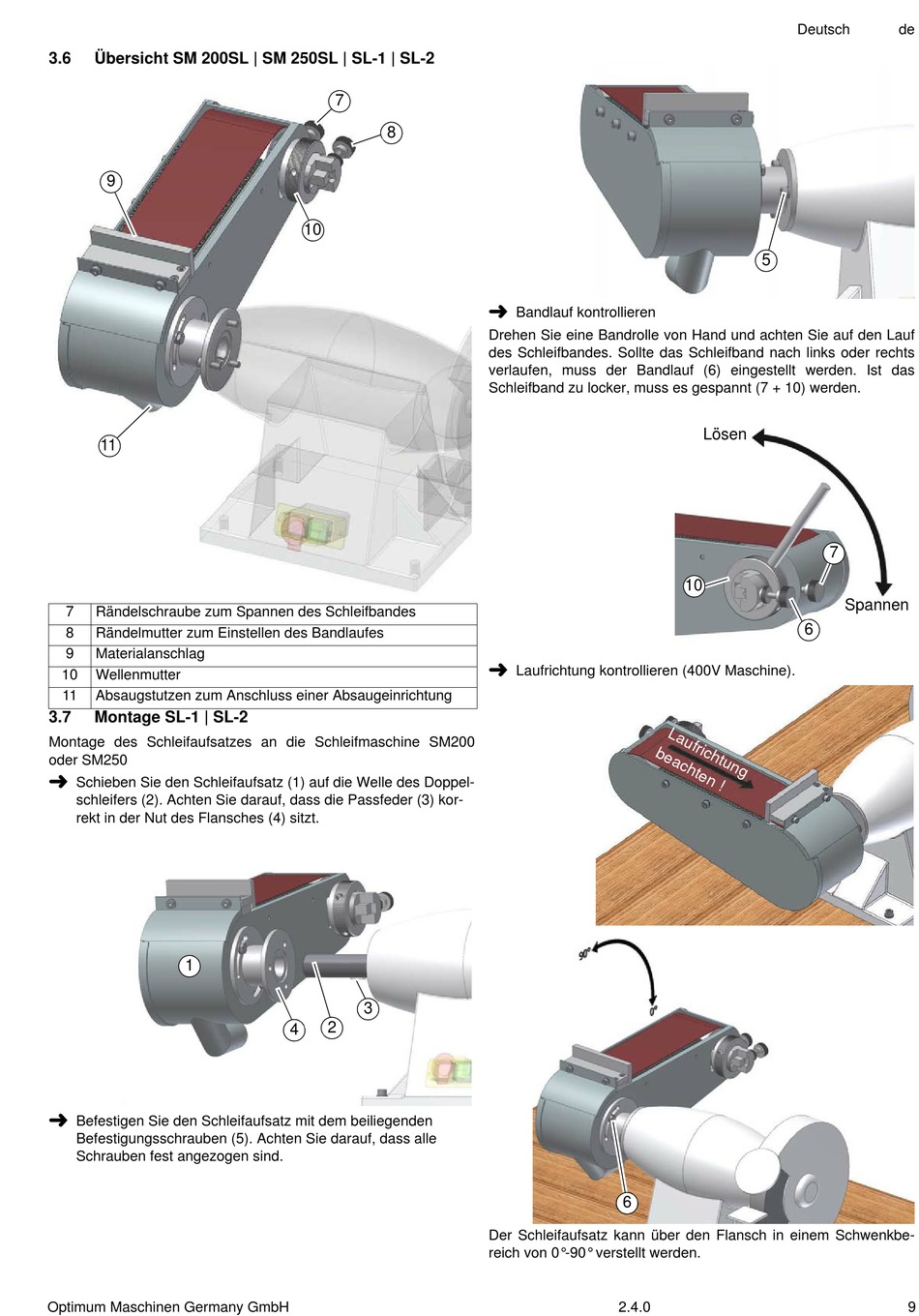

Übersicht SM 200SL | SM 250SL | SL-1 | SL-2
9
11
7
Rändelschraube zum Spannen des Schleifbandes
8
Rändelmutter zum Einstellen des Bandlaufes
9
Materialanschlag
10
Wellenmutter
11
Absaugstutzen zum Anschluss einer Absaugeinrichtung
3.7
Montage SL-1 | SL-2
Montage des Schleifaufsatzes an die Schleifmaschine SM200
oder SM250
Schieben Sie den Schleifaufsatz (1) auf die Welle des Doppel-
schleifers (2). Achten Sie darauf, dass die Passfeder (3) kor-
rekt in der Nut des Flansches (4) sitzt.
1
Befestigen Sie den Schleifaufsatz mit dem beiliegenden
Befestigungsschrauben (5). Achten Sie darauf, dass alle
Schrauben fest angezogen sind.
Optimum Maschinen Germany GmbH
7
8
10
3
2
4
Bandlauf kontrollieren
Drehen Sie eine Bandrolle von Hand und achten Sie auf den Lauf
des Schleifbandes. Sollte das Schleifband nach links oder rechts
verlaufen, muss der Bandlauf (6) eingestellt werden. Ist das
Schleifband zu locker, muss es gespannt (7 + 10) werden.
Laufrichtung kontrollieren (400V Maschine).
6
Der Schleifaufsatz kann über den Flansch in einem Schwenkbe-
reich von 0°-90° verstellt werden.
2.4.0
Deutsch
5
Lösen
7
10
Spannen
6
