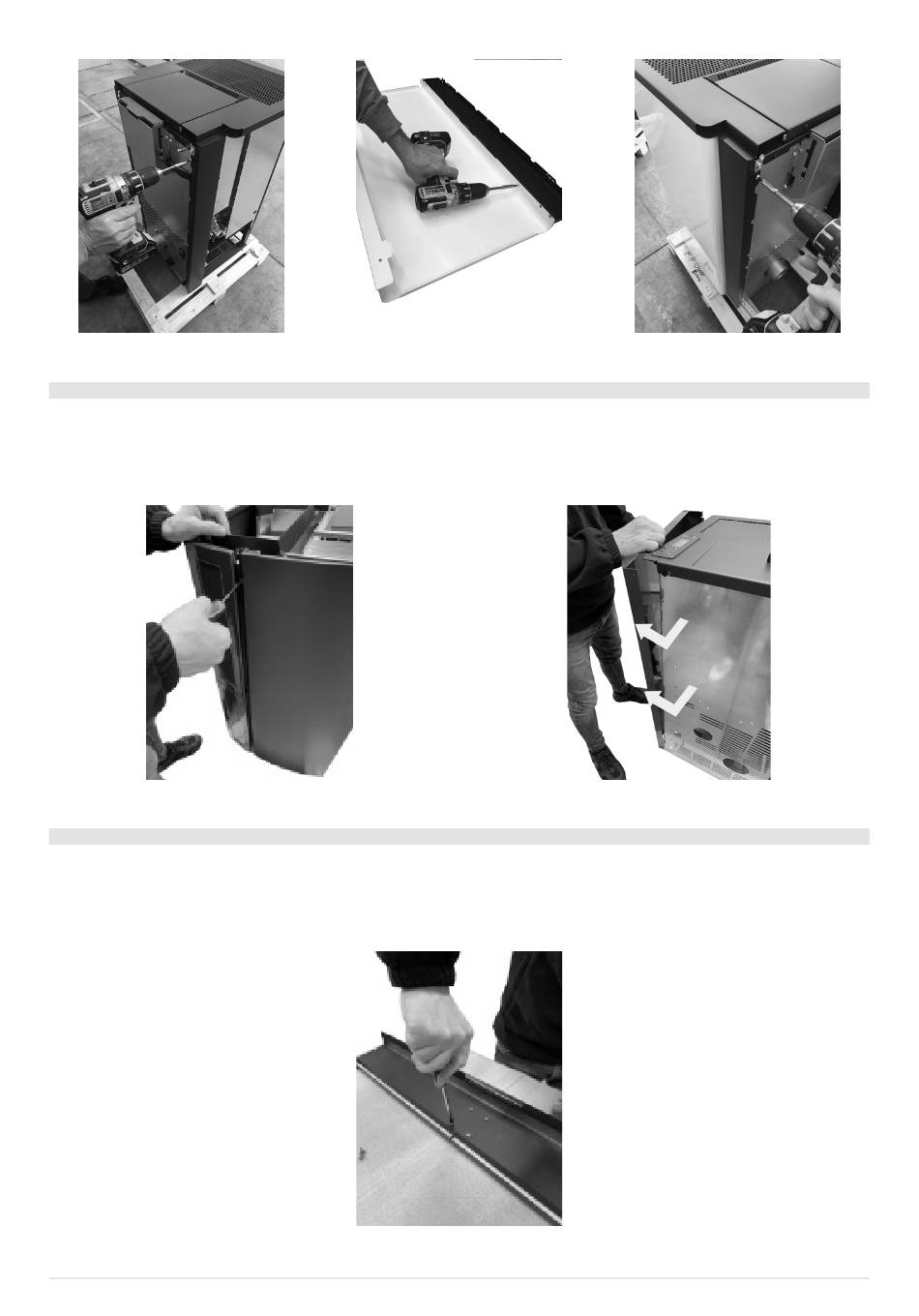

Fig. 35 - Das schwarze Profil entfernen
Fig. 36 - Die farbige Seitenwand befestigen
Fig. 37 - Die vollständige Seitenwand befestigen
6.9
ENTFERNUNG/MONTAGE DER HINTERSEITEN (PERLA
7.0)
3
Für den Ausbau der Hinterseiten ist wie folgt vorzugehen:
• Die vorderen Schrauben des schwarzen Paneels lösen (siehe Fig. 38).
• Die Seitenwand öffnen und die Pins aushaken (siehe Fig. 39).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 38 - Die Schrauben entfernen
Fig. 39 - die Seitenteile entfernen
6.10 VERLEGEN DER MAJOLIKEN (PERLA
7.0)
3
Um die Majoliken zu verlegen, ist wie folgt vorzugehen:
• Die Majoliken in einer Ebene anordnen und auf der Majolikaunterlage auflegen.
• Die Löcher im Profil mit den Löchern in den Kacheln zur Deckung bringen und alles festschrauben (siehe Fig. 40).
• Bezüglich der Montage auf dem Ofen siehe nachfolgendes Kapitel.
Fig. 40 - Verlegen der Majoliken
20
Stufe a pellet
