6.6

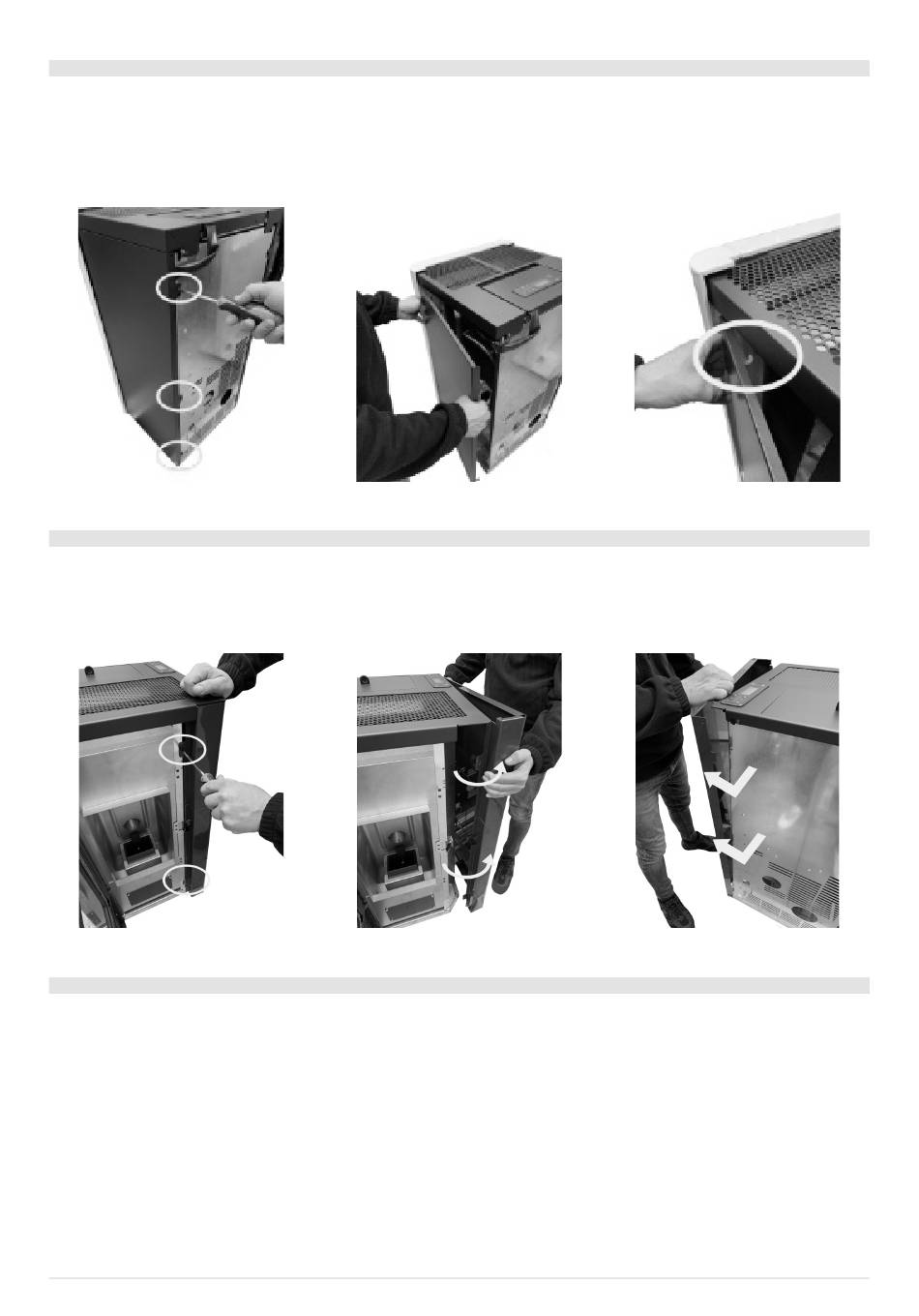

ENTFERNUNG/MONTAGE DER SEITENWÄNDE (SWEET
ACCENT K AT)
Für den Ausbau der Seitenwände ist wie folgt vorzugehen:
• Die hinteren Schrauben lösen (siehe Fig. 29).
• Die Seitenwand öffnen (siehe Fig. 30) und die Befestigungspins aushaken (siehe Fig. 31).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 29 - Die Schrauben entfernen
6.7
ENTFERNUNG/MONTAGE DER SEITENWÄNDE (CRISTAL
Für den Ausbau der Seitenwände ist wie folgt vorzugehen:
• Die hinteren Schrauben lösen (siehe Fig. 32).
• Die Seitenwand öffnen (siehe Fig. 33) und die Befestigungspins aushaken (siehe Fig. 34).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 32 - Schrauben lösen
6.8
ENTFERNUNG/MONTAGE DER SEITENWÄNDE (SHARP AT - LEE AT)
Für den Ausbau der Seitenwände ist wie folgt vorzugehen:
• Das hintere schwarze Profil aufschrauben (siehe Fig. 35)
• Es an der farbigen Seitenwand befestigen (siehe Fig. 36)
• Die vollständige Seitenwand vorn und hinten befestigen (siehe Fig. 37)
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Stufe a pellet
Fig. 30 - Die Seitenwände aushaken
Fig. 33 - Seiten drehen
7.0 - ONE AT - BEAM AT - ACCENT AT -
3
Fig. 31 - Befestigungspins
7.0 - LORD 7.0)
3
Fig. 34 - Entfernen der Seiten
19
