Cadel SOUND3 5 UP Installateurhandbuch Seite 14

Werbung

14
LEGENDE
Fig. 14
1
94 cm
2
52,1 cm
3
45,6 cm
4
21,3 cm
5
32,4 cm
6
16,5 cm
7
20,5 cm
8
Rauchabzug d.8 cm
9
Öffnungen für die Verbrennungsluft d.6 cm

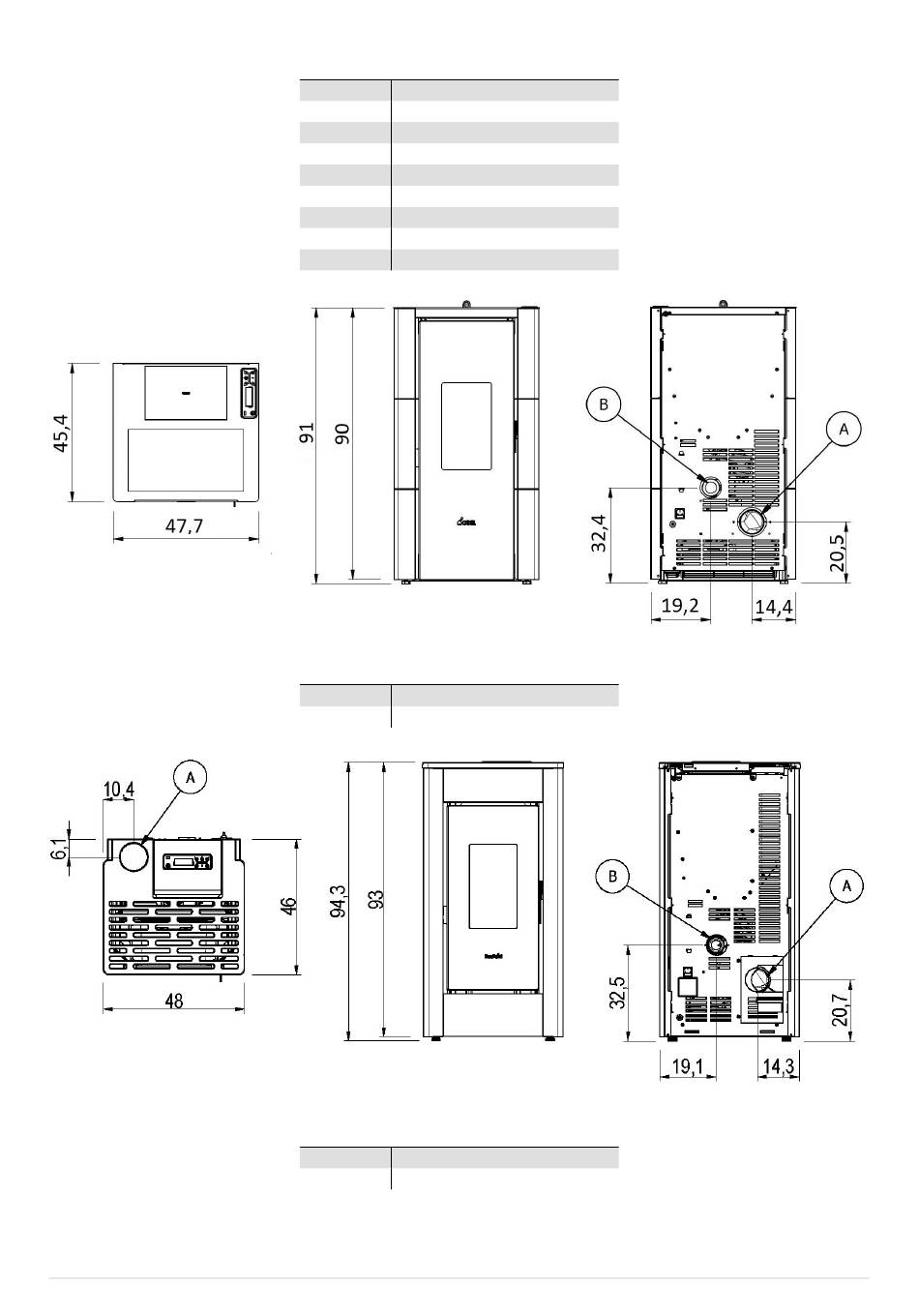

Fig. 15 - Allgemeine Abmessungen: CRISTAL
LEGENDE
Fig. 15
A
Rauchabzug d.8 cm
B
Öffnungen für die Verbrennungsluft d.6 cm
Fig. 16 - Allgemeine Abmessungen: SHARP AIRTIGHT - LEE AIRTIGHT
LEGENDE
Fig. 16
A
Rauchabzug d.8 cm
B
Öffnungen für die Verbrennungsluft d.6 cm
7 - 7.0
3
Stufe a pellet
