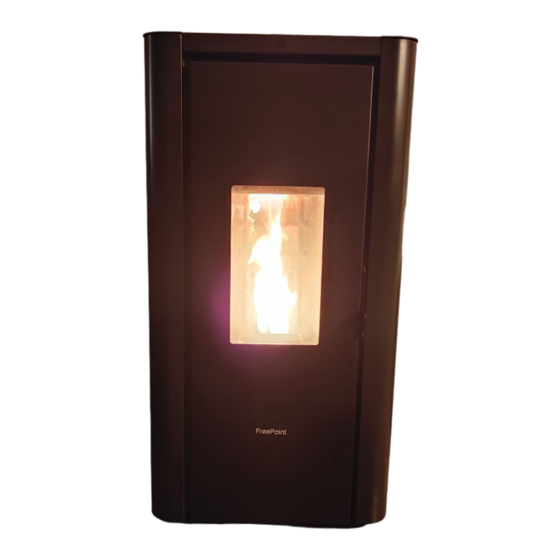

Cadel INDIGO EVO 7 Installateurhandbuch
Vorschau ausblenden
Andere Handbücher für INDIGO EVO 7:
- Benutzerhandbuch (44 Seiten) ,
- Installateurhandbuch (26 Seiten)
Verwandte Anleitungen für Cadel INDIGO EVO 7
Inhaltszusammenfassung für Cadel INDIGO EVO 7
- Seite 1 INSTALLATEURHANDBUCH PELLETOFEN ©2020 CADEL srl | All rights reserved - Tutti i diritti riservati VERA 7 - VERA 7.0 - INDIGO EVO - INDIGO EVO 7 VERA 7.0 UP - CRISTAL 7.0 UP...
-
Seite 2: Inhaltsverzeichnis
6.5 JÄHRLICHE REINIGUNG RAUCHGASLEITUNGEN ..20 6.6 AUSWECHSELN DICHTUNGEN .......20 7 IM FALLE VON STÖRUNGEN ......20 7.1 PROBLEMLÖSUNG ..........20 8 TECHNISCHE DATEN ........24 8.1 INFORMATIONEN FÜR DIE REPARATUREN ....24 9 MERKMALE ..........25 VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 3: Symbole Im Handbuch
ENTFERNUNG DES OFENS VON DER PALETTE Wie folgt vorgehen: Fig. 1 - Entfernung der Halterungen • Die Schrauben, die die Füße des Ofens blockieren, entfernen (siehe Fig. 1). Dann den Ofen von der Palette entfernen. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 4: Handling Des Ofens
• Der Schornstein muss unabhängig sein (siehe Fig. 2)mit isolierten Edelstahl-Rohren (1) oder an einem bereits bestehendem Rauchabzug (2). • Beide Lösungen müssen einen Inspektionsdeckel (3) und / oder eine Inspektionstür haben (4). VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 5: Technische Merkmale
Material gemäß den geltenden Vorschriften verrohrt werden. • Der Auslass der Verbrennungsprodukte muss am Dach erfolgen. • Der Rauchabzug muss gemäß EN 1443 mit CE – Kennzeichnung ausgestattet werden. Beiliegend finden Sie ein Beispiel für das Typenschild: VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 6: Höhe - Unterdruck
• Die Höhe des Auslasses in die Atmosphäre muss außerhalb des Rückflussbereichs liegen, der durch die Form des Daches oder durch Hindernisse hervorgerufen wird, die sich in unmittelbarer Nähe befinden (siehe Fig. 3). VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 7: Bauteile Kamin
• Der Rauchkanal muss gleich oder größer als der Auslassstutzen sein (Ø 80 mm). • Einige Modelle der Öfen haben den Auslass seitlich und / oder hinten. Sicherstellen, dass der nicht gebrauchte Auslass mit dem mitgelieferten Deckel geschlossen wird. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 8: Beispiel Für Eine Korrekte Installation
Fig. 7 - Beispiel 1 LEGENDE Fig. 7 Isolierstoff Reduzierstück von Ø100 auf Ø80 mm Inspektionsdeckel Min. Sicherheitsabstand = 0,5 m • Installation Rauchabzug Ø100/120 mm mit erweiterter Bohrung für den Durchgang des Rohrs. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... - Seite 9 • Alter Rauchabzug, verrohrt min. Ø100/120 mm mit der Schaffung einer Außentür, um die Reinigung des Kamins zu ermöglichen. Fig. 9 - Beispiel 3 LEGENDE Fig. 9 Isolierstoff Inspektionsdeckel Min. Sicherheitsabstand = 0,5 m VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7...
-
Seite 10: Heizluft
• Der Lufteinlass muss in Bodenhöhe mit externem Vogelschutzgitter realisiert werden und zwar so, dass er durch keinerlei Gegenstände versperrt wird. • Die Luftzufuhr ist nicht erforderlich, wenn die Installation hermetisch dicht ist. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 11: Öffnung Für Die Verbrennungsluft Für Eine
Informieren Sie sich bei den lokalen Behörden, ob restriktive Vorschriften über die Verbrennungsluftzufuhr vorliegen; sollte dies der Fall sein, müssen sie angewendet werden. In einigen Ländern und/oder Lokalitäten ist eine hermetisch dichte Installation Pflicht: Im Zweifelsfall müssen immer die restriktiveren Normen befolgt werden. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 12: Öffnung Für Die Verbrennungsluft Für Eine
• Die Installation muss einfachen Zugang zum Netzstecker gewährleisten (siehe ELEKTRISCHE ANSCHLUSS a pag. 16). • Um weitere Geräte installieren zu können, muss der Außenlufteinlass ausreichend dimensioniert werden (siehe MERKMALE a pag. 25). VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 13: Platzbedarf
45,2 cm 45,7 cm 18,2 cm 31,4 cm 12,9 cm 20,2 cm Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig. 14 - Allgemeine Abmessungen: INDIGO EVO - INDIGO EVO 7 VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... - Seite 14 Fig. 15 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig. 16 - Allgemeine Abmessungen: CRISTAL3 7.0 UP LEGENDE Fig. 16 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7...
-
Seite 15: Allgemeine Installation
• Die Tür heben und aus dem unteren Scharnier aushaken (siehe Fig. 20). • Beim Einbau in umgekehrter Reihenfolge vorgehen. Fig. 18 - Die Schrauben abnehmen Fig. 19 - Das Scharnier abnehmen Fig. 20 - Die Tür abnehmen VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 16: Entfernung/Montage Der Seitenwände (Vera 7)
• Wenn das Versorgungskabel beschädigt ist, muss es von einem autorisierten Techniker ausgewechselt werden. • Wenn der Ofen für längere Zeit nicht verwendet wird muss der Stecker aus der Steckdose an der Wand gezogen werden. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 17: Anschluss Aussenthermostat
40/41 Pa - 240°C 47/48 Pa - 250° tur des Ofens 7 kW Zur Beachtung: Für eine gute Verbrennung müssen die Unterdruckwerte zwischen + -5 Pa und die Temperaturwerte zwischen + - 10°C liegen. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 18: Ausserordentliche Wartung
• Nach der Reinigung den Vorgang in umgekehrter Weise wiederholen und die Integrität und die Effizienz der Dichtung über- prüfen und sie im Bedarfsfall, auswechseln. Es ist wichtig, den Deckel wieder hermetisch zu verschließen, ansonsten verbreitet sich der schädliche Rauch im Zimmer. REINIGUNG RAUCHGASDURCHGANG Jedes Jahr die Rauchgasdurchgänge reinigen. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... - Seite 19 überprüfen: Im Bedarfsfall mit Originalersatzteilen auswechseln. Fig. 33 - Mit einer Rohrreinigungsbürste reinigen Fig. 34 - Die Asche absaugen • Mit einer Rohrreinigungsbürste säubern und die angesammelte Asche aufsaugen (siehe Fig. 33 und Fig. 34). VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7...
-
Seite 20: Reinigung Raumventilator
Parameter der Steuerkarte der Bezugstabelle in seinem Besitz entsprechen. Im Falle von Zweifeln im Hinblick auf den Gebrauch des Ofens muss IMMER der autorisierte Techniker zu Hilfe gerufen werden, um irreparable Schäden zu vermeiden! VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... - Seite 21 Die Schnecke wird keine Pellets durch Fremdkörper Schnecke reinigen. blockiert (z.B. Nägel). Getriebemotor der Getriebemotor auswechseln. Schnecke defekt. Auf dem Display überprüfen, dass Den Ofen überholen. kein “AKTIVER ALARM” vorliegt. VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7...
- Seite 22 Den Ofen ohne Rau- gerät defekt. chgasansauggerät zu betreiben kann gesundheitsschädlich sein. Temperatursonde Der Wärmetau- der Rauchgase Die Rauchgassonde auswechseln. scher-Ventilator defekt dreht weiter, auch wenn der Ofen Steuerkarte defekt. Steuerkarte auswechseln. abgekühlt ist VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7...
- Seite 23 Wenn beim Einschalten diese Meldung blinkt, ist die War- trieb und auf dem planmäßige tung fällig, denn die eingestellte Anzahl Betriebsstunden ist Display erscheint Wartung (nicht erreicht. Kundendienst rufen. "SERVICE" sperrend) VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7...
-
Seite 24: Technische Daten
Schrauben unter dem Getriebemotor der Schnecke lösen, den Handschutz im Tank entfernen und die Bolzen in der Schnecke lösen; (siehe Fig. 41 und Fig. 42). Fig. 37 - Die Schrauben entfernen Fig. 38 - Entfernen der Schraube VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... -
Seite 25: Merkmale
60 mm 60 mm ABSTAND VON HEIZMATERIAL (hinten/seitlich/unten) 200 / 300 / 0 mm 200 / 300 / 0 mm ABSTAND VON HEIZMATERIAL (Decke/Vorderseite) - / 1000 mm - / 1000 mm VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7... - Seite 26 60 mm 60 mm ABSTAND VON HEIZMATERIAL (hinten/seitlich/unten) 200 / 300 / 0 mm 200 / 300 / 0 mm ABSTAND VON HEIZMATERIAL (Decke/Vorderseite) - / 1000 mm - / 1000 mm VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7...
- Seite 27 60 mm 60 mm ABSTAND VON HEIZMATERIAL (hinten/seitlich/unten) 200 / 300 / 0 mm 200 / 300 / 0 mm ABSTAND VON HEIZMATERIAL (Decke/Vorderseite) - / 1000 mm - / 1000 mm VERA7 /7.0/UP - INDIGO EVO / INDIGO EVO 7...
- Seite 28 Rev. 01 - 2021 CADEL srl www.cadelsrl.com 31025 S. Lucia di Piave - TV www.free-point.it Via Foresto sud, 7 - Italy www.pegasoheating.com Tel. +39.0438.738669 Fax +39.0438.73343...
