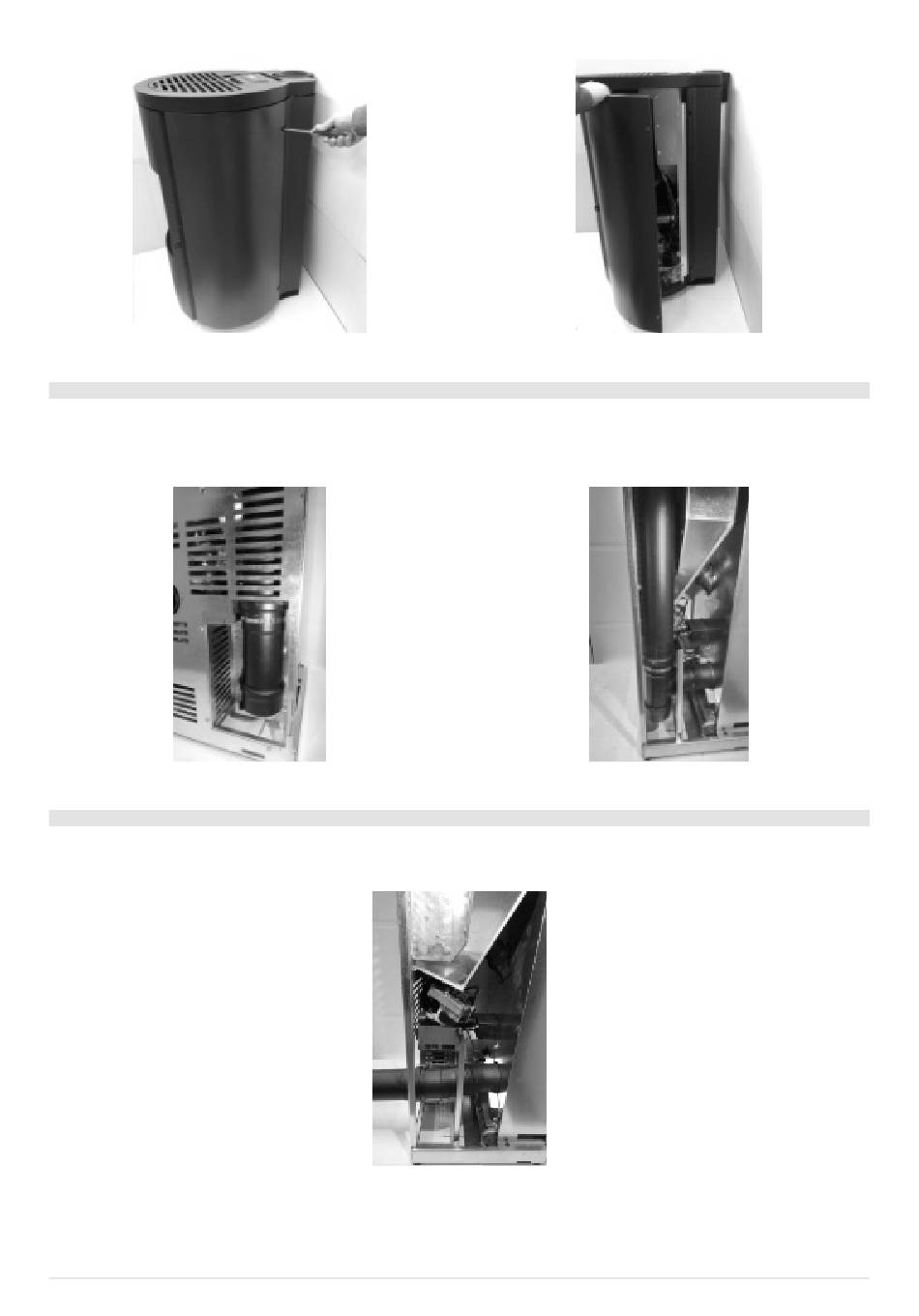

Fig. 44 - Die Schrauben entfernen Fig. 45 - Die Seitenwände aushaken
6.14 INSTALLATION DES T-FÖRMIGEN VERBINDUNGSSTÜCKS (AUSGENOMMEN SOUND UP-
3

CHROME AT-FLOYD-MODELLE)

Für Öfen mit oberem Rauchgasabzug muss ein T-förmiges Verbindungsstück mit Inspektionsverschluss montiert werden.
Das T-förmige Verbindungsstück muss mit der mitgelieferten Schelle befestigt werden (siehe ).
Fig. 46 - T-förmigen Fig. 47 - T-förmigen
6.15 INSTALLATION DES RÜCKWÄRTIGEN RAUCHGASABZUGS SHARP AIRTIGHT
Der Ofen SHARP kann auch mit rückwärtigem Rauchgasabzug installiert werden.
Den mitgelieferten 20°-Rohrbogen installieren (siehe Fig. 48)
Fig. 48 - Rückwärtigen Rauchgasabzugs Sharp
