6.4

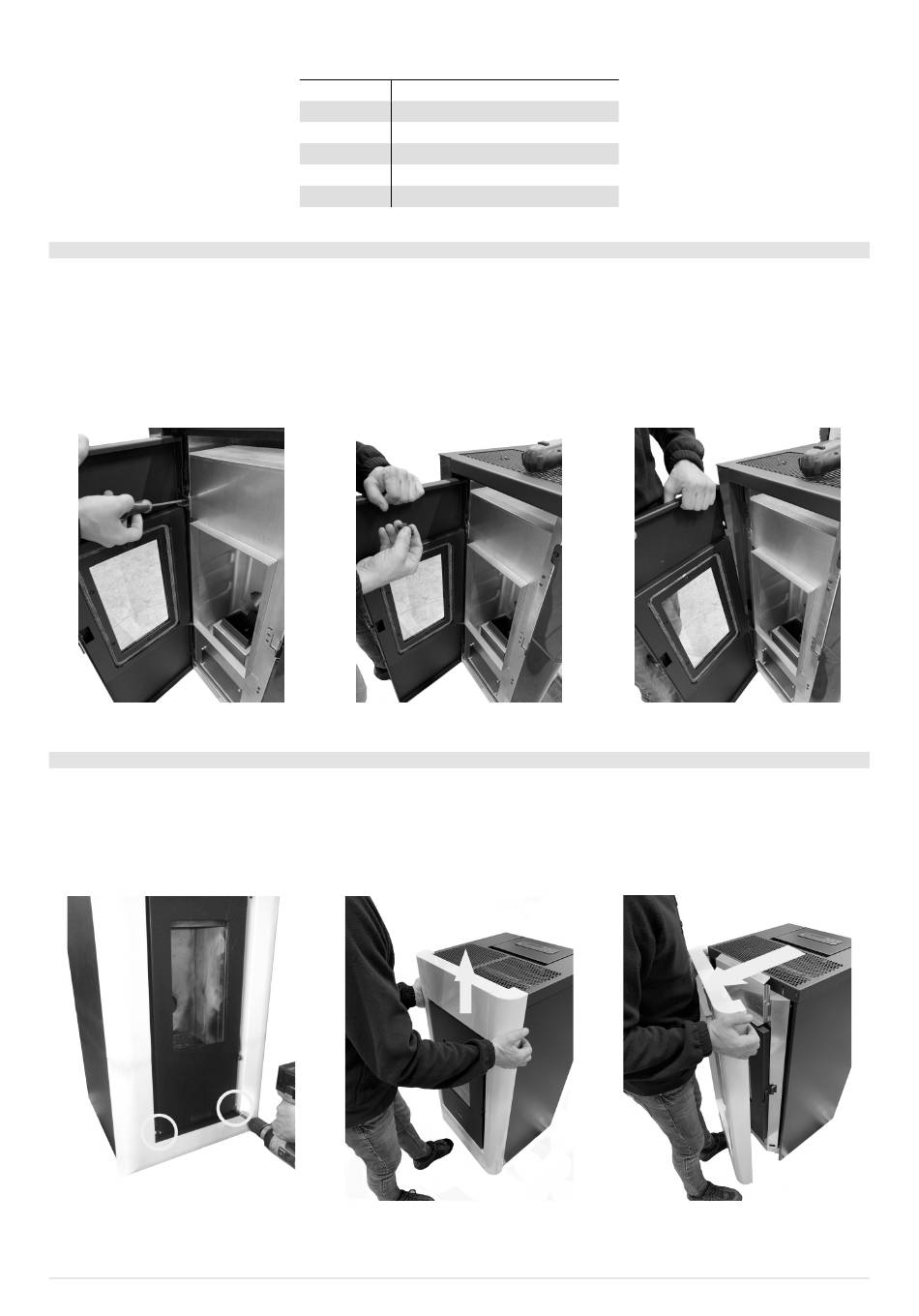

AUS-/EINBAU DER FEUERSTELLENTÜR
Für einige Arbeiten (zum Beispiel: Einbau der Seiten und Reinigung) muss die Feuerstellentür ausgebaut werden.
Zum Ausbau der Tür wie nachstehend beschrieben vorgehen:
• Tür öffnen.
• Die Schrauben des oberen Scharniers lösen (siehe Fig. 23).
• Das Scharnier entfernen und dabei die Tür in ihrer Position halten (siehe Fig. 24).
• Die Tür heben und aus dem unteren Scharnier aushaken (siehe Fig. 25).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 23 - Die Schrauben abnehmen
6.5
EINBAU DES RAHMENS (SWEET
Für die Montage des Rahmens ist folgendermaßen vorzugehen:
• Die 2 Schrauben im unteren Teil des Rahmens lösen (siehe Fig. 26).
• Die Zähnchen an folgenden Stellen am Ofen einhaken (siehe Fig. 27).
• Den Rahmen mit den Schrauben befestigen (siehe Fig. 28).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
Fig. 26 - Die Schrauben entfernen
18
LEGENDE
Fig. 22
4
18,9 cm
5
35 cm
6
13,6 cm
7
23,7 cm
8
Rauchabzug d.8 cm
9
Öffnungen für die Verbrennungsluft d.6 cm
Fig. 24 - Das Scharnier abnehmen
7.0 - ONE AT - BEAM AT - ACCENT AT - ACCENT K AT)
3
Fig. 27 - Einhaken des Rahmens
Fig. 25 - Die Tür abnehmen
Fig. 28 - Entfernen des Rahmens
Stufe a pellet
