Elektrische Installation - optris CS Bedienungsanleitung

Installation

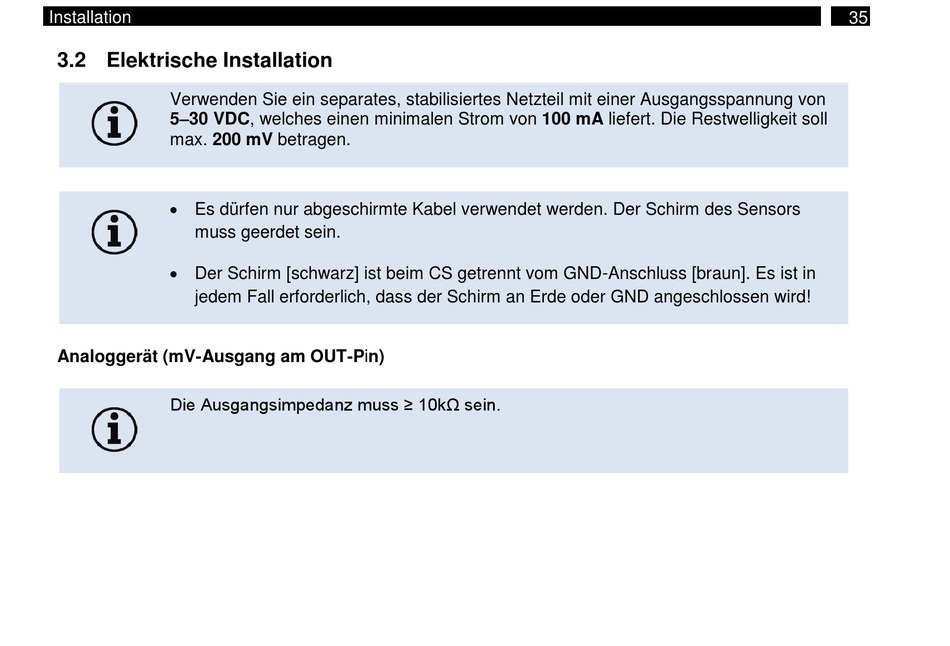

3.2 Elektrische Installation

Verwenden Sie ein separates, stabilisiertes Netzteil mit einer Ausgangsspannung von
5–30 VDC, welches einen minimalen Strom von 100 mA liefert. Die Restwelligkeit soll
max. 200 mV betragen.
 Es dürfen nur abgeschirmte Kabel verwendet werden. Der Schirm des Sensors
muss geerdet sein.
 Der Schirm [schwarz] ist beim CS getrennt vom GND-Anschluss [braun]. Es ist in
jedem Fall erforderlich, dass der Schirm an Erde oder GND angeschlossen wird!

Analoggerät (mV-Ausgang am OUT-Pin)
Die Ausgangsimpedanz muss ≥ 10kΩ sein.
35
