Installation
Sie können beim CS zwischen einem mV-Ausgangssignal (0-5 bzw. 0-10 V; über Software skalierbar)
und einem Thermoelement-Ausgang wählen. Dazu wird die optionale Software benötigt. Die
Werksvoreinstellung ist auf mV-Ausgang gesetzt. ► 2.1 Werksvoreinstellungen
Der Thermoelement-Ausgang liefert eine Spannung entsprechend der Thermoelement-Kennlinie Typ K.
Beim Verlängern dieses Ausgangs muss ein geeignetes Thermoelement-Verlängerungskabel (NiCr-Ni)
verwendet werden.

3.2.1 Digitale Kommunikation

Für eine digitale Kommunikation wird das optionale USB-Kit benötigt.
1. Verbinden Sie jede Ader des USB-Adapterkabels mit der gleichfarbigen Ader des Sensorkabels
mit Hilfe des Klemmblocks. Drücken Sie mit einem Schraubendreher auf die einzelnen Kontakte
wie abgebildet, um einen Kontakt zu lösen.

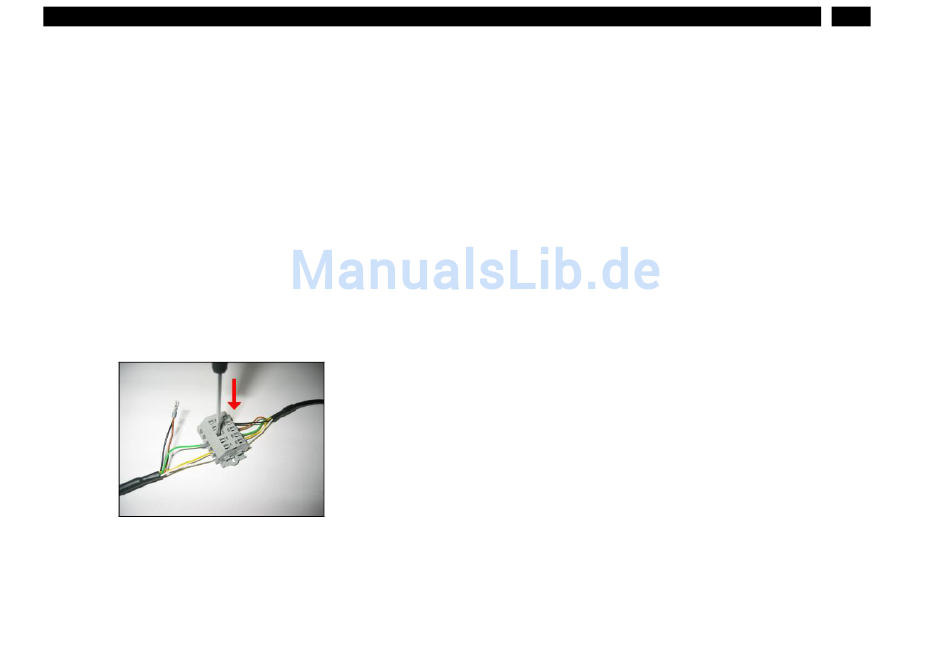

Abbildung 20: Anschluss USB-Adapterkabel
