Elektrische Installation
4 Elektrische Installation
4.1 Anschluss der Kabel
Zum Anschluss des CT öffnen Sie bitte zunächst den Deckel der Elektronikbox (4 Schrauben). Im unteren
Bereich befinden sich die Schraubklemmen für den Anschluss der Kabel.
Anschlusskennzeichnung [Modelle LT/ G5/ P3/ P7]
+8...36 VDC
Spannungsversorgung
GND
Masse (0 V) der Spannungsversorgung
GND
Masse (0 V) der internen Ein- und Ausgänge
OUT-AMB
Analogausgang Messkopftemperatur (mV)
OUT-TC
Analogausgang Thermoelement (J oder K)
OUT-mV/mA
Analogausgang Objekttemperatur
(mV oder mA)
F1-F3
Funktionseingänge
AL2
Alarm 2 (Open-collector Ausgang)
3V SW
3 VDC, schaltbar, für Laser-Visierhilfe
GND
Masse (0 V) für Laser-Visierhilfe
BROWN
Temperaturfühler Messkopf
WHITE
Temperaturfühler Messkopf
GREEN
Detektorsignal (–)
YELLOW
Detektorsignal (+)

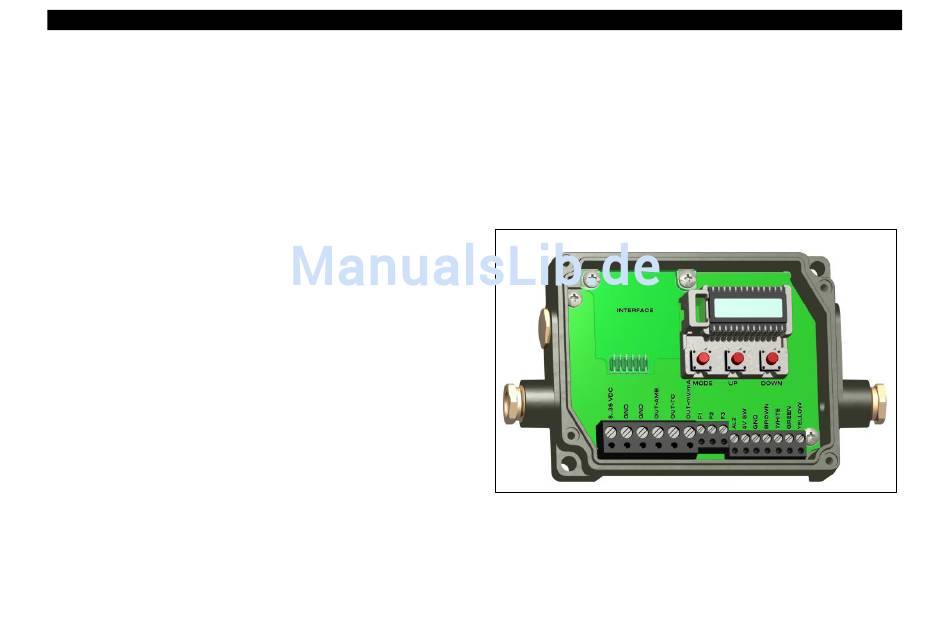

Geöffnete Elektronik-Box (LT/ G5/ P3/ P7)
mit Anschlussklemmen
-
51
