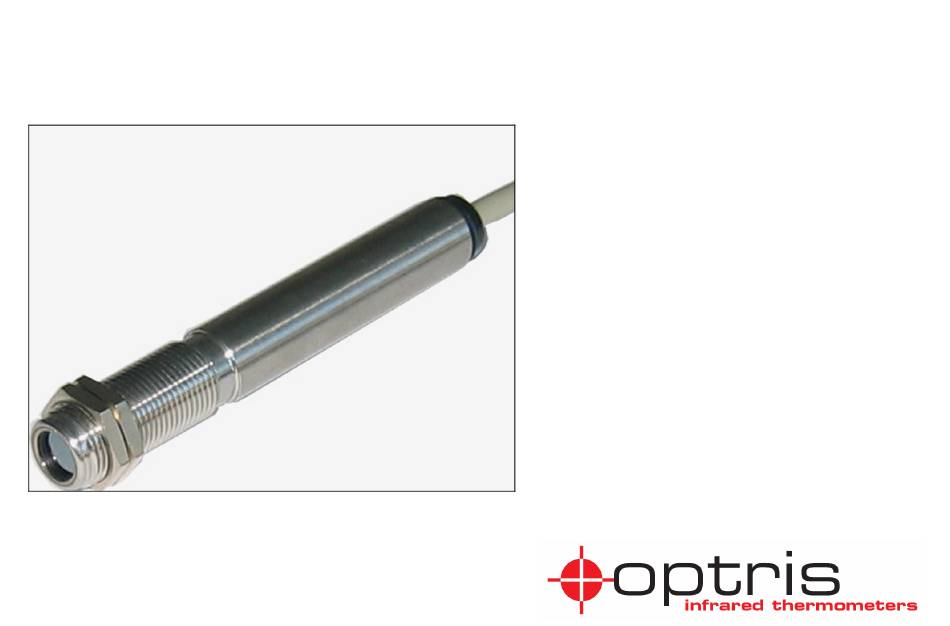

- Seite 1 ® ¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯ Infrarotsensor Bedienungsanleitung...
-
Seite 3: Ce-Konformitätserklärung
Gerätes anstelle einer Reparatur vor. Ist der Fehler auf eine missbräuchliche Verwendung oder auf Gewalteinwirkung zurückzuführen, werden die Kosten vom Hersteller in Rechnung gestellt. In diesem Fall wird vor Beginn der Reparatur auf Wunsch ein Kostenvoranschlag erstellt. optris CS – D2009-04-A... -
Seite 4: Inhaltsverzeichnis
Technische Daten Anhang A – Emissionsgradtabelle Metalle Allgemeine Spezifikation Anhang B – Emissionsgradtabelle Nichtmetalle Elektrische Spezifikation Messtechnische Spezifikation Optische Diagramme CF-Vorsatzoptik Installation Mechanische Installation Montagezubehör Freiblasvorsätze Weiteres Zubehör Elektrische Installation Software CompactConnect Installation Kommunikationseinstellungen Digitaler Befehlssatz optris CS – D2009-04-A... -
Seite 5: Beschreibung
Sie messen die von Objekten emittierte Infrarotstrahlung und berechnen auf dieser Grundlage die Oberflächen- temperatur [► Prinzip der Infrarot-Temperaturmessung]. Das Sensorgehäuse des optris CS besteht aus Edelstahl (Schutzgrad IP65/ NEMA-4) und beinhaltet die komplette Sensorelektronik. Das Anschlusskabel ist fest montiert. -
Seite 6: Hinweise
Feldern (z.B. Lichtbogen-Schweißanlagen oder Induktionsheizer). Vermeiden Sie abrupte Änderungen der Umgebungstemperatur. Sollten Probleme oder Fragen bei der Arbeit mit Ihrem CS auftreten, wenden Sie sich bitte an die Mitarbeiter unserer Serviceabteilung. Diese unterstützen Sie natürlich auch bezüglich eines optimalen Einsatzes Ihres Infrarot-Thermometers, bei Fragen zur Kalibrierung sowie bei einer Gerätereparatur. -
Seite 7: Technische Daten
M12x1, 85 mm lang Gewicht 58 g Kabellänge 1 m (Standard), 3 m, 8 m, 15 m Kabeldurchmesser 4,3 mm Vibration IEC 68-2-6: 3G, 11 – 200 Hz, jede Achse Schock IEC 68-2-27: 50G, 11 ms, jede Achse 89/336/EWG optris CS – D2009-04-A... -
Seite 8: Elektrische Spezifikation
0...4,6 V bei Versorgungsspannung 5 VDC; gilt auch für Alarmausgang nur bei Versorgungsspannung ≥ 11 V invertiertes RS232-Signal, TTL, 9,6 kBaud weiß Versorgungsspannung gelb Analogausgang/ TxD (5 V)/ Alarmausgang grün Analogeingang/ RxD (5 V)/ Open-collector-Ausgang (nur CSmicro) braun Masse (⊥) schwarz Schirm optris CS – D2009-04-A... -
Seite 9: Messtechnische Spezifikation
Transmissionsgrad 0,100...1,000 (einstellbar über Software) Schnittstelle (optional) USB (Programmieradapter) Signalverarbeitung Mittelwert, MAX, MIN (einstellbar über Software) Software (optional) CompactConnect bei Umgebungstemperatur 23±5 °C und Objekttemperaturen >0 °C NETD bei Objekttemperaturen >20 °C und Zeitkonstante >0,2 s optris CS – D2009-04-A... -
Seite 10: Optische Diagramme
Messobjekt das Gesichtsfeld der Messkopfoptik vollständig ausfüllen. Optisches Diagramm CS (10:1) Das bedeutet, der Messfleck muss immer mindestens gleich groß wie oder kleiner als das Messobjekt sein. Optisches Diagramm CS mit CF-Linse (1,2 mm@ 10 mm) optris CS – D2009-04-A... -
Seite 11: Cf-Vorsatzoptik
Die optionale Vorsatzoptik ermöglicht die Messung sehr kleiner Objekte. Die CF-Optik kann auch mit dem Laminar-Freiblasvorsatz kombiniert werden: CF-Optik [ACCTCF] Laminar-Freiblasvorsatz mit integrierter CF-Optik [ACCTAPLCF] Bei Verwendung der Vorsatzoptik muss die Transmission auf 0,78 eingestellt werden. Zur Änderung dieses Parameters benötigen Sie das USB-Kit (inkl. CompactConnect-Software). optris CS – D2009-04-A... -
Seite 12: Installation
Installation Mechanische Installation Der CS ist mit einem metrischen M12x1- Gewinde ausgestattet und kann entweder direkt über dieses Gewinde oder mit Hilfe der beiden Sechskantmuttern (Standard) an vorhandene Montagevorrichtungen installiert werden. Die LED-Zielhilfe ermöglicht ein einfaches Ausrichten des Sensors auf das Messobjekt (welches eine von der Umgebung verschiedene Temperatur haben sollte). -
Seite 13: Montagezubehör
Montagebolzen mit M12x1-Gewinde, Montagegabel mit M12x1- Achse [ACCTFB] justierbar in zwei Achsen [ACCTMB] Gewinde, justierbar in 2 Achsen [ACCTMG] Die Montagegabel kann über den M12x1-Fuß mit dem Montagewinkel [ACCTFB] kombiniert werden. Montagewinkel, justierbar in zwei Achsen [ACCTAB] optris CS – D2009-04-A... -
Seite 14: Freiblasvorsätze
Unterteil der 3x5 mm [ACCSAP] Schlauchanschluss: 3x5 mm [ACCTAPL] Montagegabel entsteht eine in zwei Achsen justierbare Einheit. Die benötigte Luftmenge (ca. 2...10 l/ min.) ist abhängig von der [ACCTAPL+ACCTMG] Applikation und den Bedingungen am Installationsort. optris CS – D2009-04-A... -
Seite 15: Weiteres Zubehör
Bei Nutzung des Schutzfensters muss die Transmission auf 0,83 eingestellt werden. Zur Änderung dieses Parameters benötigen Sie das USB-Kit (inkl. CompactConnect-Software). ► Alle Zubehörteile können unter Verwendung der in Klammern [ ] angegebenen Artikelnummern bestellt werden. optris CS – D2009-04-A... -
Seite 16: Elektrische Installation
Für eine digitale Kommunikation wird das optionale USB-Kit benötigt. Verbinden Sie bitte jede Ader des USB-Adapterkabels mit der gleichfarbigen Ader des Sensorkabels mit Hilfe des Klemmblocks. Drücken Sie mit einem Schraubendreher auf die einzelnen Kontakte wie abgebildet, um einen Kontakt zu lösen. optris CS – D2009-04-A... - Seite 17 Der Sensor unterstützt zwei Möglichkeiten der digitalen Kommunikation: bidirektionale Kommunikation (Senden und Empfangen von Daten) unidirektionale Kommunikation (Burst-Mode – der Sensor sendet ausschließlich Daten) optris CS – D2009-04-A...
- Seite 18 Direktanschluss an eine RS232-Schnittstelle am PC Im Digital-Modus kann der Sensor bei dieser Beschaltung direkt an eine RS232-Schnittstelle angeschlossen werden. Diese Anschlussmöglichkeit unterstützt nur die unidirektionale Kommunikation. optris CS – D2009-04-A...
-
Seite 19: Software Compactconnect
Eine detaillierte Softwarebeschreibung befindet sich auf der Software-CD. Hauptfunktionen: Grafische Darstellung und Aufzeichnung der Temperaturmesswerte zur späteren Analyse und Dokumentation Komplette Parametrierung und Fernüberwachung des Sensors Programmierung der Signalverarbeitungsfunktionen Skalierung der Ausgänge und Parametrierung der Funktionseingänge optris CS – D2009-04-A... -
Seite 20: Kommunikationseinstellungen
Flusskontrolle: aus Protokoll Alle CS-Sensoren verwenden ein binäres Protokoll. Um eine schnelle Kommunikation zu erreichen, wird auf einen zusätzlichen Overhead mit CR, LR oder ACK Bytes verzichtet. Um den Sensor mit Spannung zu versorgen, muss das Steuersignal „DTR“ gesetzt werden. -
Seite 21: Digitaler Befehlssatz
Nach Aktivierung wird ein kontinuierliches Signal erzeugt. Der Burst string kann mit Hilfe der CompactConnect Software konfiguriert werden. Burst string Beispiel kompletter Burst string Umsetzung in Dezimalwert 2 Synchronisations-Bytes: AAAA ------ ------ Prozesstemp. [°C] = (Hex ⇒ Dec(03B8)-1000)/10 = -4,8 2 Bytes für jeden Ausgangswert (hi lo) 03B8 AAAA 03B8 optris CS – D2009-04-A... -
Seite 22: Prinzip Der Infrarot-Temperaturmessung
Verhältnis Entfernung (Distance) zu Messfleckgröße (Spot) charakterisiert wird. Der Spektralfilter dient der Selektion des Wellenlängenbereiches, welcher für die Temperaturmessung relevant ist. Der Detektor hat gemeinsam mit der nachgeschalteten Verarbeitungselektronik die Aufgabe, die Intensität der emittierten Infrarotstrahlung in elektrische Signale umzuwandeln. optris CS – D2009-04-A... -
Seite 23: Emissionsgrad
Emissionsgrad soweit verändert werden, bis der angezeigte Messwert mit der tatsächlichen Temperatur übereinstimmt. ► Bei Temperaturmessungen bis 380 °C besteht die Möglichkeit, auf dem Messobjekt einen speziellen Kunststoffaufkleber (Emissionsgradaufkleber – Bestell-Nr.: ACLSED). anzubringen, der den Messfleck optris CS – D2009-04-A... -
Seite 24: Charakteristische Emissionsgrade
Durchschnittswerte handelt. Der tatsächliche Emissionsgrad eines Materials wird u.a. von folgenden Faktoren beeinflusst: Temperatur Messwinkel Geometrie der Oberfläche (eben, konvex, konkav) Dicke des Materials Oberflächenbeschaffenheit (poliert, oxidiert, rau, sandgestrahlt) Spektralbereich der Messung Transmissionseigenschaften (z.B. bei dünnen Folien) optris CS – D2009-04-A... -
Seite 25: Anhang A - Emissionsgradtabelle Metalle
Legierung 0,3-0,8 oxidiert 0,7-0,9 Inconel elektropoliert 0,15 Titan poliert 0,05-0,2 sandgestrahlt 0,3-0,6 oxidiert 0,5-0,6 oxidiert 0,7-0,95 Wolfram poliert 0,03-0,1 Kupfer poliert 0,03 Zink poliert 0,02 aufgeraut 0,05-0,1 oxidiert oxidiert 0,4-0,8 Zinn nicht oxidiert 0,05 Magnesium 0,02-0,1 optris CS – D2009-04-A... -
Seite 26: Anhang B - Emissionsgradtabelle Nichtmetalle
0,8-0,95 Glas 0,85 Gummi 0,95 Holz natürlich 0,9-0,95 Kalkstein 0,98 Karborund Keramik 0,95 Kies 0,95 Kohlenstoff nicht oxidiert 0,8-0,9 Graphit 0,7-0,8 Kunststoff >50 µm lichtundurchlässig 0,95 Papier jede Farbe 0,95 Sand Schnee Textilien 0,95 Wasser 0,93 optris CS – D2009-04-A...
