5 Elektrische Installation
5.1 Anschluss der Kabel
Standardvariante
Die Standardvariante wird ohne Anschlusskabel geliefert. Zum Anschluss
des CSlaser öffnen Sie bitte zunächst die Sensorrückwand (4 Schrauben).
Als Kabel sollten Sie ein 4-adriges, geschirmtes Kabel verwenden, welches
zunächst durch die Kabelverschraubung geführt werden muss. Achten Sie
bei der Montage auf eine sichere elektrische Verbindung des Kabelschirms
mit dem Sensorgehäuse. Zur einfacheren Montage lassen sich die
Schraubklemmen von der Leiterplatte abziehen.

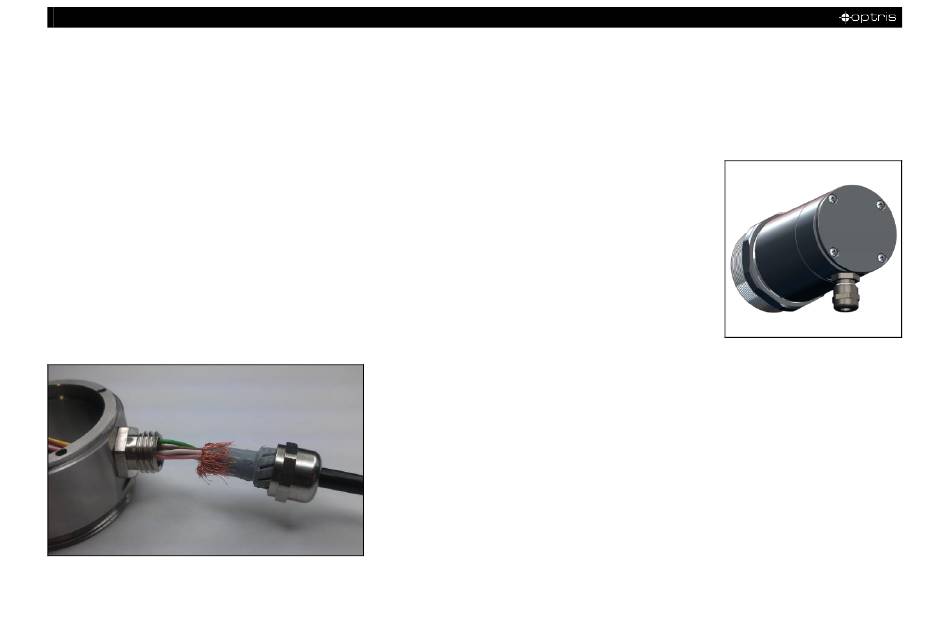

Schirmanschluss an Kabelverschraubung
